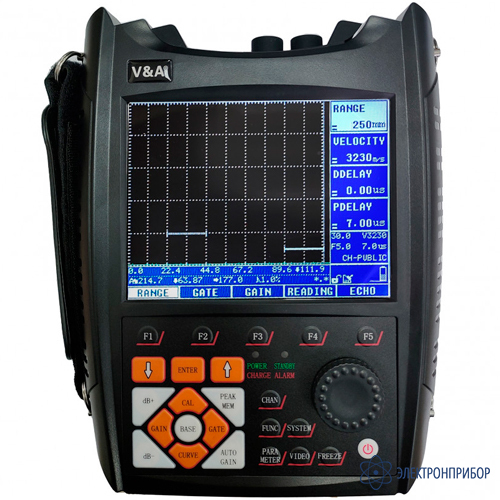

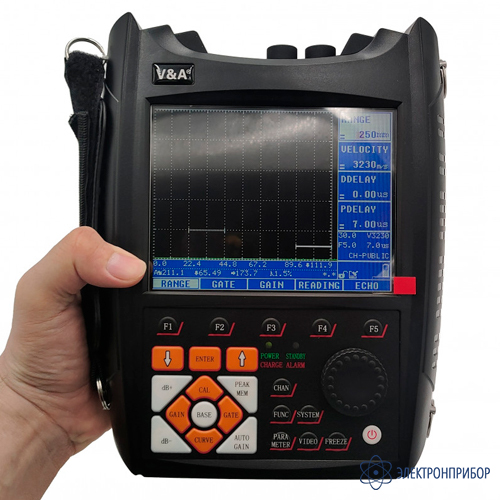

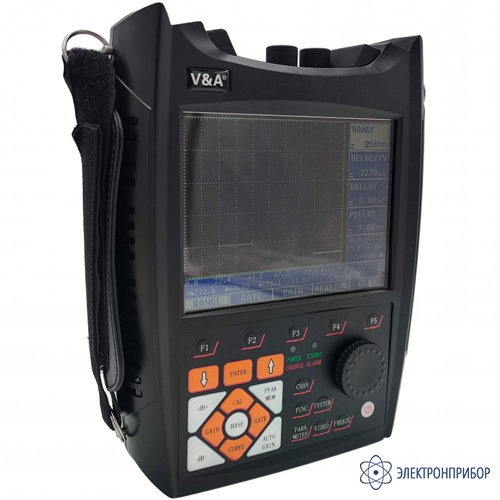

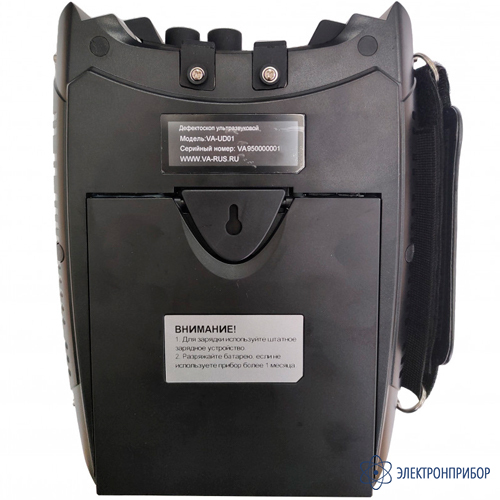

VA-UD01 ультразвуковой дефектоскоп

Код товара: 86409
  • 91889-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      91889-24 до 16.04.2029

    • Производитель

      V&A

    • Артикул

      VA-UD01

    Назначение ультразвукового дефектоскопа VA-UD01:

    Ультразвуковой дефектоскоп VA-UD01 позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

    Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.

    Функциональные возможности VA-UD01:

    • поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и прочее);
    • контроль качества сварных швов;
    • измерение толщины изделия.

  • Технические характеристики ультразвукового дефектоскопа VA-UD01:

    Параметр Значение
    Диапазон контроля 0 - 9999 мм
    Скорость 1000 - 9999 м/с
    Количество сохраняемых каналов 10
    Количество сохраняемых осциллограмм сигналов 100
    Количество сохраняемых записей 10 записей продолжительностью 5 мин
    Усиление 0 - 110 дБ
    Задержка отображения от -15 до +3400 мкс
    Задержка преобразователя 0 - 1000 мкс
    Частота 0,2 - 15 МГц
    Уровень шума ≤ 10%
    Демпфирование преобразователя 50 Ом, 75 Ом, 150 Ом, 500 Ом
    Частота повторного срабатывания преобразователя автоматически регулируемая низкая, автоматически регулируемая средняя, автоматически регулируемая высокая, 5 - 1000 Гц
    Чувствительность > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2)
    Разрешающая способность > 40 дБ
    Отбраковка по линейности 0 - 80% (цифровая отбраковка)
    Погрешность линейности по вертикали ≤ 3%
    Погрешность линейности по горизонтали ≤ 0,1%
    Динамический диапазон ≥ 32 дБ
    Энергия импульса фиксированная
    Длительность импульса 50 - 1000 нс
    Оперативная память 1 Гб
    Общие характеристики
    Температура окружающей среды от +15 до +25°C
    Относительная влажность окружающей среды не более 80%
    Время работы ≥ 20 часов
    Габаритные размеры без упаковки 230 × 169 × 69 мм
    Масса нетто 1,275 кг
    Габаритные размеры в упаковке 425 × 355 × 155 мм
    Масса в упаковке 5,150 кг

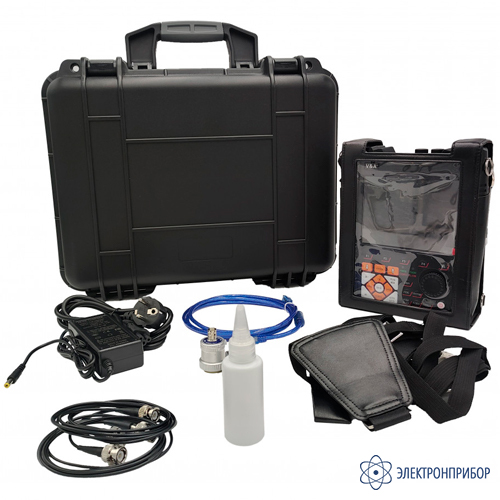

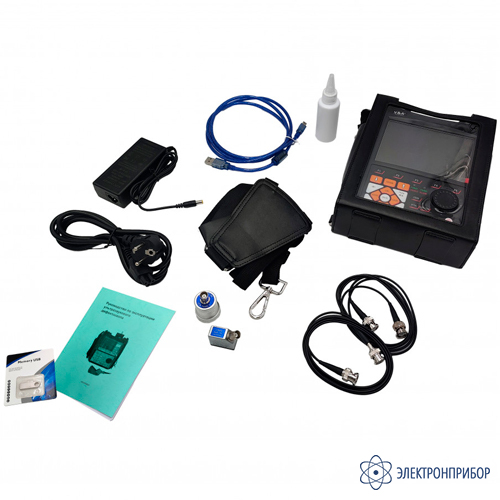

  • Комплект поставки VA-UD01

    № Наименование Количество
    1 Ультразвуковой дефектоскоп VA-UD01 1

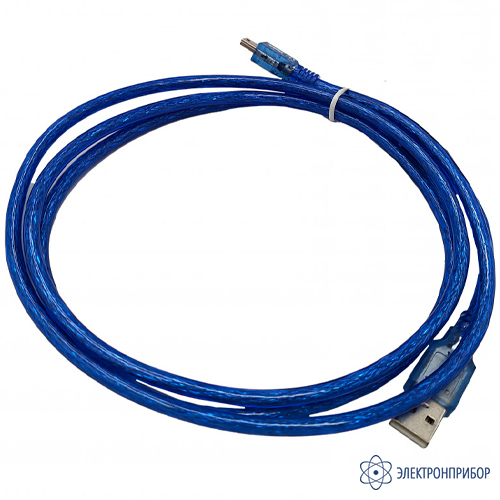

    2 Соединительный провод с разъемом типа Mini USB 1
    3 Внешнее зарядное устройство 1

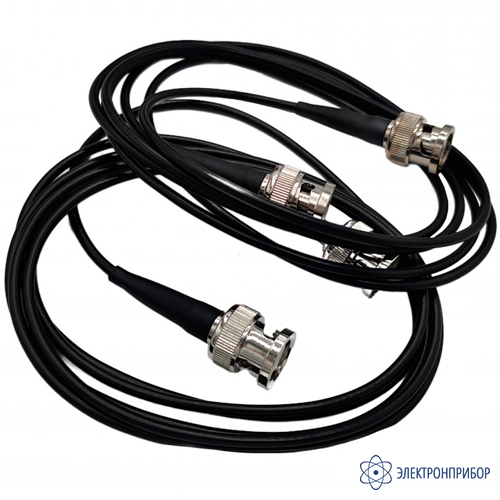

    4 Кабель для подключения преобразователя 1

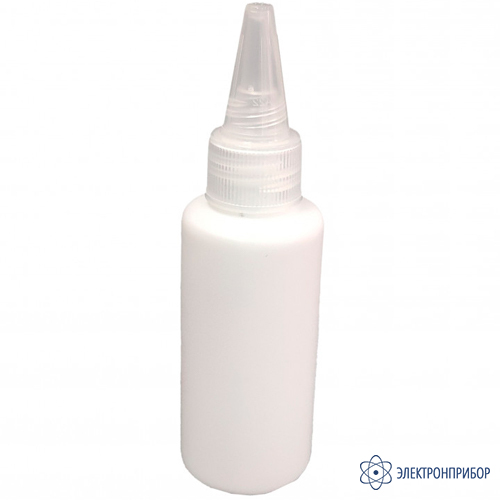

    5 Ёмкость для контактной жидкости 1

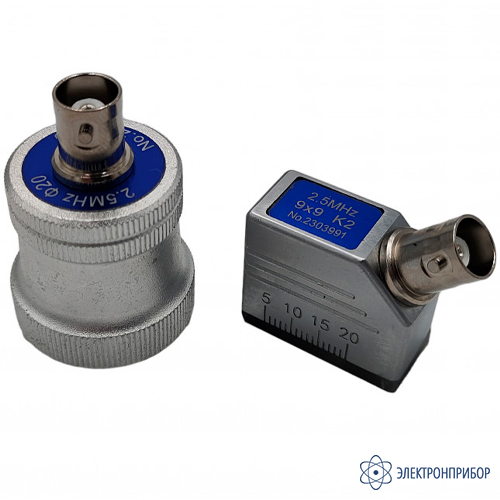

    6 Наклонный преобразователь, 9 × 9, К2 (2,5 МГц) 1
    7 Прямой преобразователь, диаметр 20 (2,5 МГц) 1

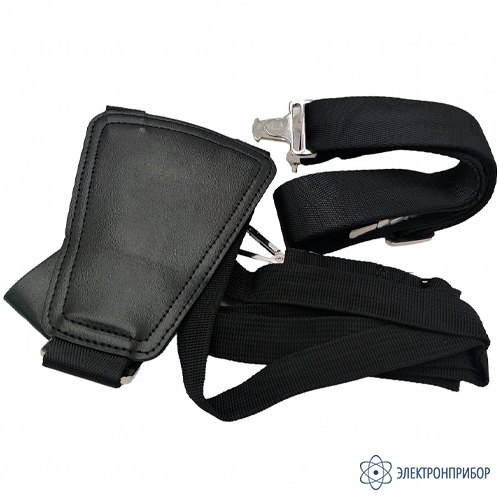

    8 Комплект ремней 1

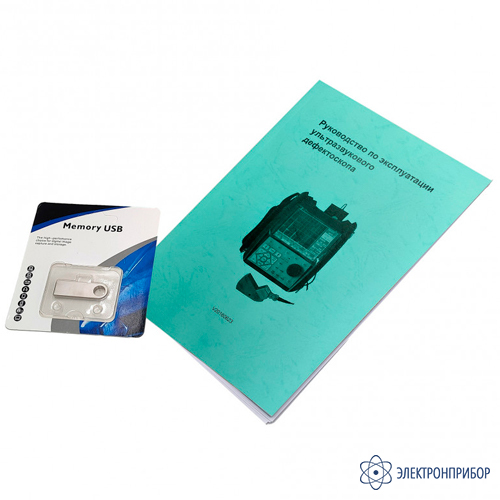

    9 USB-накопитель с программным обеспечением для ПК 1
    10 Предохранительный чехол 1

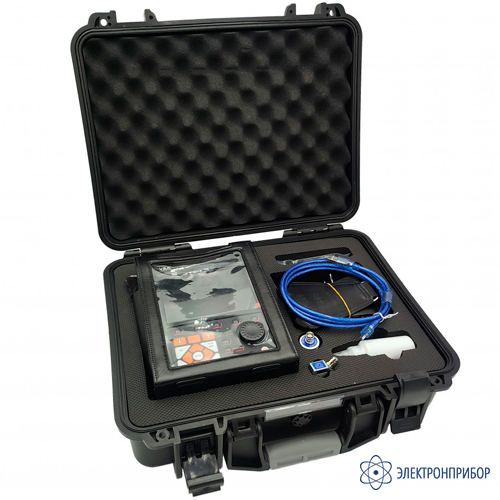

    11 Кейс для переноски 1
    12 Руководство по эксплуатации (электронный вид) 1
