П122 — преобразователи наклонные контактные раздельно-совмещенные

Код товара: 72015

    Назначение преобразователей наклонных контактных раздельно-совмещенных П122:

    Преобразователи П122​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

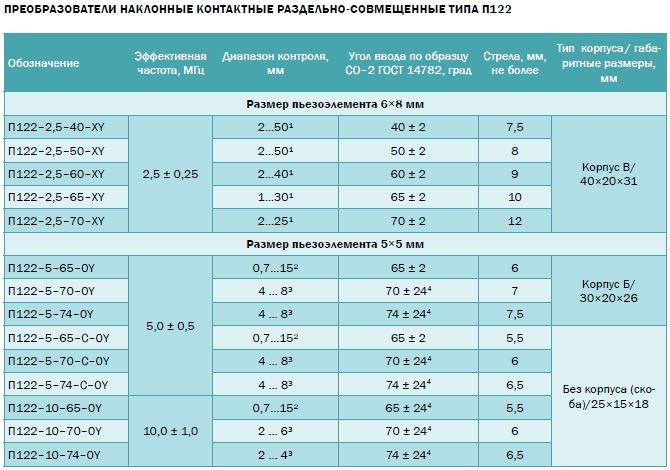

    Варианты исполнения преобразователей наклонных контактных раздельно-совмещенных П122:

    1 Диапазон определяется по образцу МД2-0-1 при отношении сигнал/шум не хуже 16 дБ.
    2 Диапазон определяется по образцу МД2-0-2 при отношении сигнал/шум не хуже 16 дБ.
    3 Диапазон определяется по зарубкам в СОП, эквивалентной площадью 0,6 мм2 (до 3 мм), 0,9 мм2 (от 3 до 4 мм вкл.), 1,2 мм2 (от 4 до 6 мм вкл.) и 1,8 мм2 (от 6 до 8 мм вкл.) при отношении сигнал/шум не хуже 16 дБ.
    4 – по образцу V2.

    X – обозначение расположения разъема: «0» – горизонтальное (поставляется по умолчанию), «1» – вертикальное;
    Y – «2» – для дефектоскопов типа УД2-12 и аналогичных;
    «3» – для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных.

    ПЭП в корпусе поставляются с разъемами Лемо 00 и со встроенным кабелем длиной 1200 мм (возможно увели чение длины кабеля до 2500 мм) с разъемами ВNC, СР-50 и Лемо 00, а ПЭП без корпуса – только с аналогичным кабелем.

    При заказе указать тип дефектоскопа, наличие разъемов Лемо 00 или встроенного кабеля длиной 1200 мм (воз можно увеличение до 2500 мм) с необходимым разъемом типа ВNC, СР-50 и Лемо 00.

    При заказе ПЭП с вертикальным расположением разъема (только в корпусе) – указать его расположение.

    По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

    Примеры заказа преобразователей наклонных контактных раздельно-совмещенных П122:

    Необходимо заказать:

    1. Для дефектоскопа УД2-70 преобразователь наклонный контактный раздельно-совмещенный частотой 5 МГц, угол ввода 65º, разъем Лемо 00, горизонтальное расположение.
    Заказ: П122-5-65-03 (Лемо 00).

    2. Для дефектоскопа УД2-12 преобразователь наклонный контактный раздельно-совмещенный частотой 5 МГц, угол ввода 70º, стрела не более 6 мм, кабель с разъемами ВNC.
    Заказ: П122-5-70-С-02 (кабель с разъемами ВNC).

  • Комплект поставки П122

    № Наименование Количество
    1 Преобразователи наклонные контактные раздельно-совмещенные П122 1
