М-9170, М 9170

Аксессуары для дефектоскопов

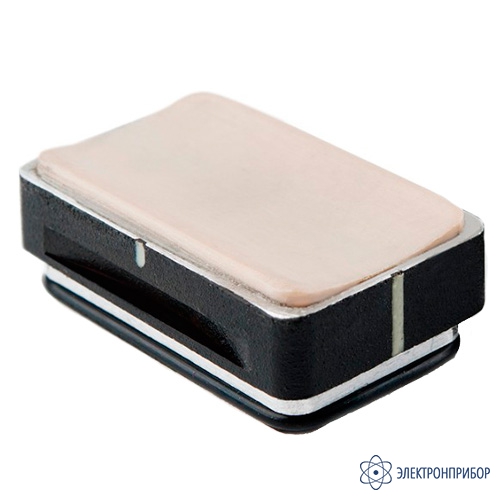

М9170 — акустический модуль (4.0 MГц, наклонный)

Код товара: 64565
    • Производитель

      АКС

    • Артикул

      1162

    Описание акустического модуля (4.0 MГц, наклонный) М9170:

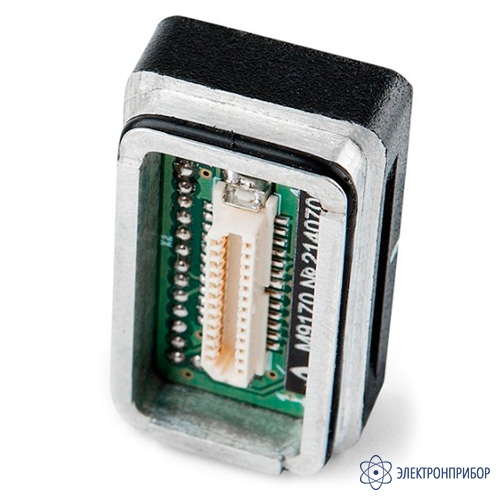

    Сменный акустический модуль для антенной решетки поперечных волн M9170 4.0V60R26X10CS представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема.

    Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности. Существует возможность притирки сменного акустического модуля под различные диаметры труб.

  • Технические характеристики акустического модуля (4.0 MГц, наклонный) М9170:

    Параметр Значение
    Номинальная частота, МГц 4
    Рабочий тип волн Поперечные
    Акустическая апертура, мм 26 x 10
    Шаг пьезоэлементов, мм 1,75
    Габаритные размер, мм 31 х 20 х 13
    Масса, г Не более 13
    Условия эксплуатации Температура воздуха, °С От - 20 до + 45
    Относительная влажность воздуха при температуре +25 °С, % 85
  • Комплект поставки М9170

    Наименование Количество
    1 Акустический модуль (4.0 MГц, наклонный) М9170 1
