N-345 — стандартный датчик для магнитно-вихретокового дефектоскопа ВИД-345
Код товара: 60073-
Внимание! При покупке датчиков необходима совместная настройка с прибором (если прибор приобретен ранее, требуется отправка прибора на завод, настройка бесплатная).Назначение стандартного датчика N-345 для магнитно-вихретокового дефектоскопа ВИД-345:
Стандартный датчик N-345 для дефектоскопа ВИД-345 предназначен для выявления и определения глубины трещин, в том числе стресс-коррозионных, в металлических ферромагнитных конструкциях. Поиск и оценка повреждений могут быть выполнены под слоем коррозии и/или защитного покрытия. Одновременно с этим проходит измерение толщины имеющегося слоя коррозии и/или защитного покрытия.
Дефектоскоп ВИД-345 комбинирует магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

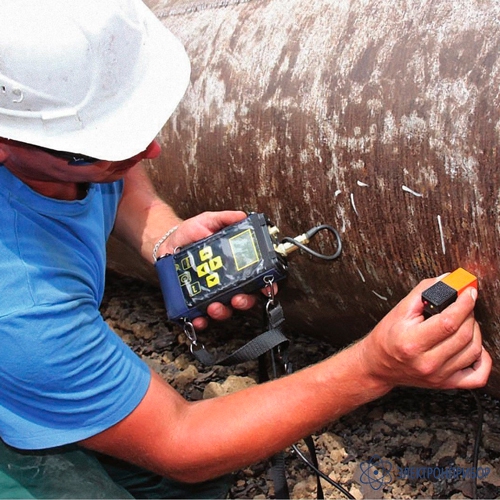

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных или полевых условиях. Стандартный датчик N-345 позволяет проводить измерения:
- на грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- на влажной, грязной поверхности,
- на поверхностях с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы дефектоскопа ВИД-345:
Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия применяется при толщине изоляционного покрытия от 0 до 4 мм Режим поиска стресс-коррозионных трещин применяется при толщине изоляционного покрытия до 10 мм Принцип работы стандартного датчика N-345 для магнитно-вихретокового дефектоскопа ВИД-345:
Под действием переменного магнитного поля, формируемого датчиком N-345, в контролируемой области изделия возбуждаются вихревые токи. Вихревые токи в районе трещины формируют магнитные поля рассеяния, которые регистрируются датчиком.
Одновременно с помощью переменного магнитного поля определяется расстояние от датчика до контролируемой металлической поверхности. Регистрация указанных параметров позволяет измерять толщину защитного покрытия или глубину коррозионного повреждения, а также выявлять и определять глубину трещины независимо от величины толщины защитного покрытия или глубины коррозионного повреждения.
Объекты контроля:
- трубы, трубопроводы;
- нефте- и газопроводы;
- сосуды, сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
ВНИМАНИЕ! При заказе только датчика прибор должен направляться на дооснащение и юстировку.
Особенности конструкции стандартного датчика N-345 для магнитно-вихретокового дефектоскопа ВИД-345:

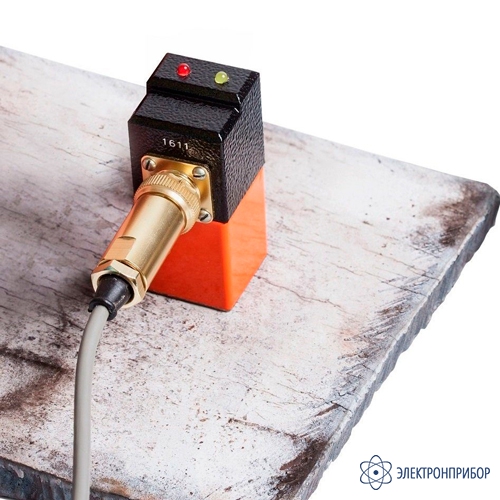

Датчик N-345 имеет прочный металлический корпус. Поверхность, контактирующая с контролируемым объектом, выполнена из высокопрочной керамики, что обеспечивает стойкость к истиранию.
На корпусе датчика расположены элементы возбуждения и приема магнитного поля:
- красный светодиодный индикатор сигнализирует о наличии трещины;
- желтый светодиодный индикатор сигнализирует об изменении толщины защитного слоя или выявлении коррозионного повреждения.
Для подключения датчика к электронному блоку дефектоскопа используется соединительный кабель.
-
-
Технические характеристики стандартного датчика N-345 для магнитно-вихретокового дефектоскопа ВИД-345:
Параметр Значение Минимальная глубина выявляемой трещины 0,2-0,5 мм Минимальное раскрытие трещины 0,05 мм Минимальная длина выявляемой трещины 5 мм Диапазон определения глубины трещины 0,3 - 5 мм Погрешность определения глубины трещины 0,2 мм + 0,1h (где h - глубина) Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения 0 - 6 мм Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения 10 % Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм Материал корпуса электронного блока металл Материал датчика корпус - металл, контактная поверхность – высокопрочная керамика, стойкая к истиранию Питание прибора автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK Непрерывное время работы от аккумуляторов до 10 ч. Контроль разряда аккумуляторов есть Диапазон рабочих температур -15 ... + 40 °С Размеры электронного блока дефектоскопа 150 х 80 х 35 мм Размеры штатного датчика N-345 25 х 25 х 60 мм Вес электронного блока дефектоскопа не более 500 г -
Комплект поставки N-345
№ Наименование Количество 1 Стандартный датчик N-345 1 ВНИМАНИЕ! При заказе только датчика прибор должен направляться на дооснащение и юстировку.
-
