M9065 4 0V60R40Х10CS, M906540V60R40Х10CS
M9065 4.0V60R40Х10CS — высокочастотная антенная решетка
Код товара: 64541-
-
Производитель
-
Артикул
1157
Назначение высокочастотной антенной решетки M9065 4.0V60R40Х10CS:

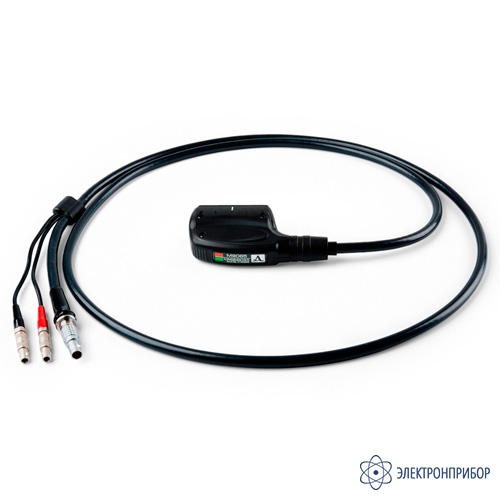

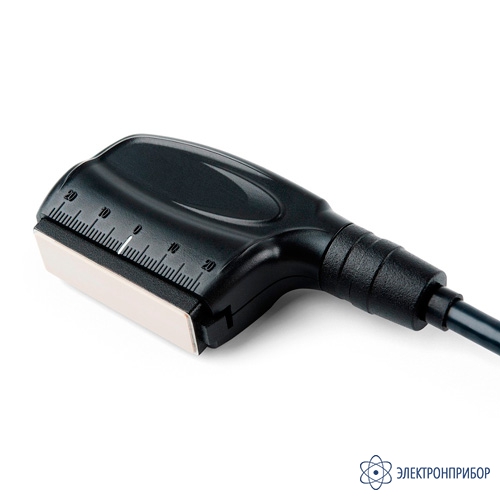

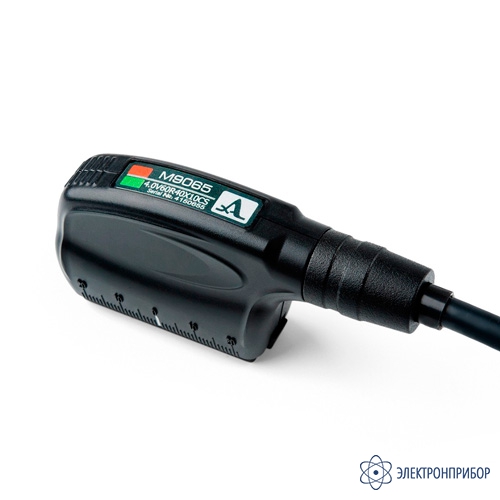

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.
Существует возможность притирки сменного акустического модуля под различные диаметры труб.
-
-
Технические характеристики высокочастотной антенной решетки M9065 4.0V60R40Х10CS:
Параметр Значение Область применения Контроль сварных швов Количество элементов антенной решетки, шт 16 Акустическая апертура, мм 40 х 10 Номинальная частота, МГц 4 Область сканирования, ° От 35° до 85° Рабочий тип волн Поперечные Габаритные размеры, мм 90 х 42 х 22 Масса с кабелем, г Не более 200 Условия эксплуатации Температура воздуха, С° От - 20 до + 45 Относительная влажность воздуха при температуре +25 °С, % 85 -
Комплект поставки M9065 4.0V60R40Х10CS
№ Наименование Количество 1 Высокочастотная антенная решетка M9065 4.0V60R40Х10CS 1 -
Дополнительная комплектация M9065 4.0V60R40Х10CS
-
Совместимость с M9065 4.0V60R40Х10CS
