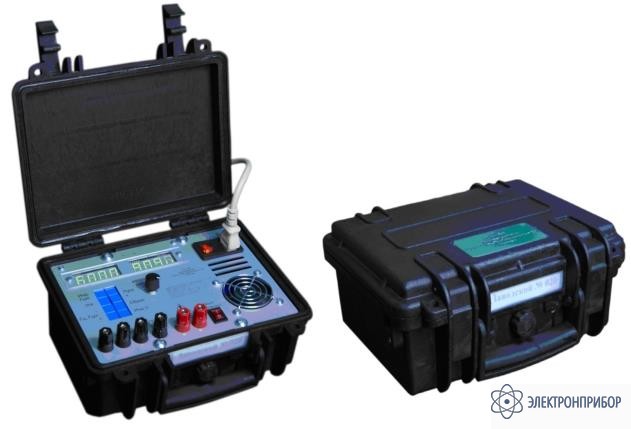

ГТЧ-150М2 — генератор технической частоты (150 Вт)

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение генератора ГТЧ-150М2:

    Генератор технической частоты ГТЧ-150М2 предназначен для настройки реле частоты всех типов частотных органов РЗА в системах автоматической частотной разгрузки на частотах 8-256 Гц, настройки автоматических регуляторов напряжения силовых трансформаторов на подстанциях, компенсаторов емкостных токов, а также проверки напряжения срабатывания (возврата) реле напряжения с рабочим напряжением от 10 до 150 В.

    Генератор технической частоты ГТЧ-150М2 может также использоваться как для настройки синхронизаторов электростанций, так и самостоятельно, как генератор синусоидального напряжения стабильной частоты, что позволяет использовать его как лабораторный источник постоянного и переменного напряжения.

    Преимущества генератора технической частоты ГТЧ-150М2:

    • Небольшая масса (4,5 кг).
    • Небольшие габариты (215х246х122 мм).
    • Точность и стабильность параметров частоты, скорости и времени.
    • Автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами).
    • Высокая выходная мощность, до 150 Вт.
    • Малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе (менее 4 В).
    • Малая постоянная составляющая на выходе (не более 0,5 В).
    • Выходные клеммы изолированы.
    • При проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
    • Выходное напряжение можно менять плавно по всему диапазону регулирования.
    • Более широкий допустимый температурный диапозон, от -10 до +40 градусов Цельсия.
  • Технические характеристики генератора ГТЧ-150М2:

    Параметр Значение
    Максимальная выходная мощность на постоянном токе 100Вт
    при напряжении выше 120В линейно снижается до 50Вт (при выходном напряжении 150В)
    Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки не более 4 В
    Диапазон плавного изменения выходного напряжения от 10 В до 150 В
    Допускаемая основная относительная погрешность вольтметра не более 1%
    Выходной ток до 1,8 А
    Габаритные размеры 215х246х122 мм
    Масса 2,5 кг
    Диапазон частот,3) Гц Шаг перестройки частоты,2) Гц Диапазон скоростей изменения частоты, Гц/сек. Шаг перестройки скорости изменения частоты, Гц/сек. Коэффициент нелинейных искажений, % Максимальная мощность отдаваемая в нагрузку,1) Вт
    8-16 0,0025 0,0025 -2,5 0,0025 1,5 150
    16-32 0,005 0,005-5,0 0,005 1,5 150
    32-64 0,01 0,01-10 0,01 1,5 150
    64-128 0,02 0,02-20,0 0,02 2,0 150
    128-256 0,04 0,04-40,0 0,04 2,5 100

    1) Начиная со 120В, максимальная мощность, отдаваемая в нагрузку, линейно снижается до 50Вт (при выходном напряжении 150В).

    2) Точность установки частоты не хуже половины шага перестройки.

    3) Стабильность частоты, после часового прогрева, не хуже 0,05 шага перестройки частоты.

    Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах диапазона.

    Условия эксплуатации:

    • Температура окружающего воздуха -10...+40 оC.
    • Относительная влажность окружающего воздуха 90% при +25 оС.
    • Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).

    Надежность прибора:

    • Средняя наработка на отказ - 5000 часов.
    • Средний срок службы 7 лет. Через 8 лет службы генератор должен быть направлен для восстановления на завод-изготовитель.
    • Среднее время восстановления 72 часа.

    Электропитание прибора:

    • напряжение (220±22) В;
    • частота (50±0,5) Гц;
    • предельные отклонения частоты питающей сети и содержание гармоник - по ГОСТ 13109.
