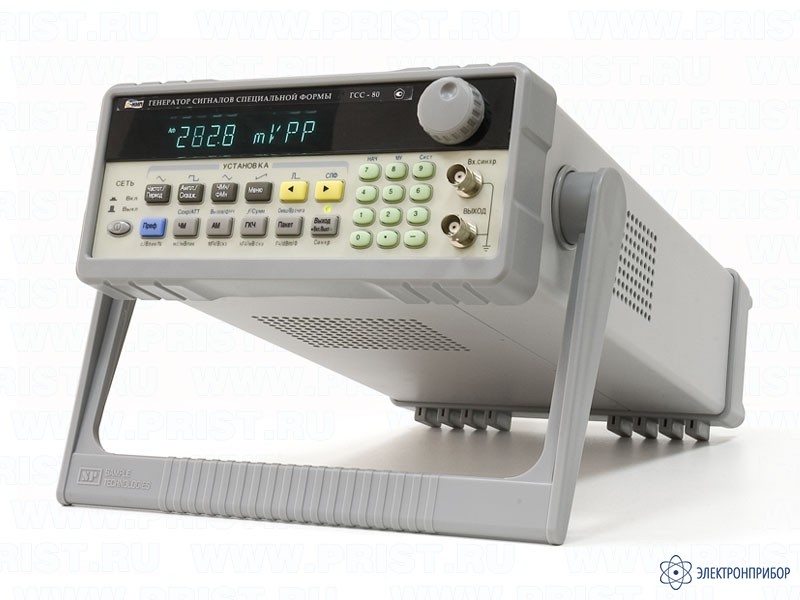

ГСС-120 AWM — генераторы сигналов специальной формы АКИП

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      30405-05

    • Производитель

      АКИП

    Описание генератора сигналов специальной формы АКИП ГСС-120 AWM:

    Генераторы сигналов специальной формы АКИП ГСС-120 AWM (торговая марка АКИП™) : диапазон частот 1 мкГц…120 МГц, частота дискретизации 300 МГц, амплитуда выходного сигнала 0,1 мВ…10 В пик-пик на 50 Ом - до 40 МГц; 0,1 мВ…3 В пик-пик - свыше 40 МГц использование прямого цифрового синтеза; разрешение по частоте 1 мкГц; разрядность ЦАП 10 бит; погрешность установки частоты ±5*10-6. Модуль формирования сигналов произвольной формы (до 8 видов; 16000 точек); сохранение и вызов 10 настроек; более 30 видов форм выходного сигнала, включая произвольные, встроенный частотомер (до 100 МГц); RS-232.

    Особенности генератора сигналов специальной формы АКИП ГСС-120 AWM:

    • Использование прямого цифрового синтеза;
    • Диапазон частот основных форм выходного сигнала 1 мкГц - 120 МГц;
    • Погрешность установки частоты ±5*10-6 (опционально: ±5*10-7)
    • Разрешение по частоте 1 мкГц
    • Амплитуда выходного сигнала от 100 мкВ до 10 В пик;
    • Разрядность ЦАП 10 бит; частота дискретизации 200/300 МГц;
    • Память формы сигнала 4096 точек;
    • Сохранение и вызов 10 профилей настроек;
    • 27 видов форм выходного сигнала;
    • Встроенный частотомер (до 100 МГц), счетчик импульсов (до 50 МГц);
    • Режимы АМ, ЧМ, ИМ, ГКЧ, фазовая и частотная манипуляции
    • Формирование пакета (Burst): от 1 до 10000 импульсов (при мин. длит. 25 мкс), период повторения пакетов 1 мс...800 с
    • Вход/выход модулирующего напряжения, вход измерения частоты(+счет импульсов), вход/выход синхронизации
    • Интерфейс RS-232
    • Опции: модуль формирования сигналов произвольной формы (до 8 видов /16000 точек), GPIB
  • Технические характеристики генератора сигналов специальной формы АКИП ГСС-120 AWM:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ГСС-05 ГСС-10 ГСС-20 ГСС-40 ГСС-80 ГСС-120
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон (синус) 100 мкГц - 5 МГц 1 мкГц- 10 МГц 1 мкГц- 20 МГц 1 мкГц- 40 МГц 1 мкГц- 80 МГц 1 мкГц- 120 МГц
    Погрешность установки частоты ±5*10-6 (±5*10-7 с опцией 1)
    Разрешение 1 мкГц разрешение 1 мкВ
    Выходной уровень (пик-пик) на нагрузке 50 Ом 1 мВ ... 10 В для ГСС-05. ГСС-40;
    1 мВ ... 10 В - до 40 МГц, 1 мВ ... 2 В - свыше 40 МГц для ГСС-80;
    0,1 мВ ... 10 В - до 40 МГц, 0,1 мВ ... 3 В - свыше 40 МГц для ГСС-80
    Погрешность установки уровня на 1 кГц ±(1%+0,2 мВ)
    Неравномерность АЧХ ±3%
    Постоянное смещение ±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ)
    СИНУСОИДА Коэффициент гармоник
    1. - 50 дБн в диапазоне до 5 МГц
    2. - 45 дБн в диапазоне 5 МГц - 10 МГц
    3. - 40 дБн в диапазоне 10 МГц - 20 МГц
    4. - 35 дБн в диапазоне 20 МГц - 40 МГц
    5. - 25 дБн в диапазоне 40 МГц - 120 МГц
    МЕАНДР Частотный диапазон (прямоуг., ТТЛ) 100 мкГц - 5 МГц 1 мкГц- 10 МГц 1 мкГц- 20 МГц 1 мкГц- 40 МГц 1 мкГц- 40 МГц 1 мкГц- 40 МГц
    Время
    нарастания/спада
    1. 25 нс (для ГСС-05, ГСС-10)
    2. 15 нс - для остальных моделей
    Скважность 0,1% - 99,9% (до 100 кГц)
    СВИПИРОВАНИЕ Виды сигналов Синус или меандр
    Режимы свипирования Линейный или логарифмический
    Цикл свипирования 1 мс - 800с (лин.), 100мс - 800с (логарифм.)
    Диапазон Рнач. и Рконеч. Как у основного сигнала
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 100 мкГц - 100 кГц 1 мкГц - 100 кГц
    Частота дискретизации 200 МГц 300 МГц
    Разрешение по вертикали 12 бит для синуса и меандра, 10 бит для остальных форм
    Разрешение по горизонтали 4096 точек
    Формы сигналов (27 видов) Синус, меандр, треугольник, пила, шум, импульс, логарифм, экспонента и др.
    Скважность (для импульса) 0,1-99,9% (до 10 кГц); 1% - 99% (10.100 кГц)
    Время нараст./спада 100 нс
    ЧМ Девиация частоты 0,1 Гц...0,5хР для внутренней модуляции 0,1 Гц .100 кГц для внешней модуляции
    Диапазон
    модулирующих частот
    100 мкГц ... 10 кГц
    АМ Вид несущей Синус или меандр
    Коэффициент АМ 1...120 % (АМ); разрешение 0,1 %
    Диапазон
    модулирующих частот
    100 мкГц - 20 кГц
    Виды модулирующих сигналов 5 внутренних (синус, меандр, треугольник, нарастающая/спадающая пила) или внешняя (3 В пик)
    ЧМн, ФМн Диапазон Основной диапазон частот; 0,1 - 360.0°
    Режимы Внутренняя или внешняя (внешняя: уровень ТТЛ, низкий уровень частота(фаза) 1, высокий уровень частота (фаза) 2)
    ИМ Виды сигналов Синус или меандр
    Диапазон частот такой же, как у основных сигналов
    Радиоимпульс 1 - 10000 импульсов
    Режимы внутренний (авто), внешний (ручной однократный запуск, внешний запуск ТТЛ по нарастающему фронту)
    ПАКЕТНЫЙ РЕЖИМ (BURST) Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
    Виды запуска По счету (от 1 до 10000 имп. - при минимальной длительности 25мкс), по строб-импульсу
    Период повторения 1 мс - 800 с
    Начальная фаза 0,1° .360,0 °
    ДИАПАЗОН 40 - 120 МГЦ Выходной уровень 13дБмВт
    Неравномерность АЧХ ±1 дБ
    Ослабление выходного сигнала -76.0 дБ с разрешением 0,1 дБ
    ЧАСТОТОМЕР/ СЧЕТЧИК ИМПУЛЬСОВ Диапазон частот 1 Гц - 100 МГц (синус)
    Погрешность ГСС-05...120: ±(5x10-6xf +1 ед. сч.) (опция 1: ± 5x10-7xf +1 ед.сч.)
    Время счета 10 мс ~ 10 с (плавная установка)
    Индикатор 9,5 разрядов
    СЧЕТЧИК Количество импульсов < 4,29*109 (управление: ручное или внешним стробимпульсом)
    Макс частота следов. до 50 МГц
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 255 х 370 х 100 мм
    Масса 2,5 кг
    Комплект поставки Сетевой шнур (1), соединительный кабель ВИС-ВИС (1), соединительный кабель В1\1С-«крокодилы» (1), кабель RS-232 (1), CD software, предохранитель, руководство по эксплуатации
    Опции AWM модуль формирования сигналов произвольной формы (до 8 видов /16000 точек); интерфейс GPIB ; термостатированный ОГ (МХОСЕ) (±5*10-7 опция 1)
  • Комплект поставки ГСС-120 AWM

    Наименование Количество
    1. Генераторы сигналов специальной формы АКИП - ГСС-120 AWM 1
    2. Сетевой шнур 1
    3. Соединительный кабель BNC-BNC 1
    4. Соединительный кабель BNC-"крокодилы" 1
    5. Кабель RS-232 1
    6. CD с программным обеспечением 1
    7. Предохранитель 1
    8. Руководство по эксплуатации 1
