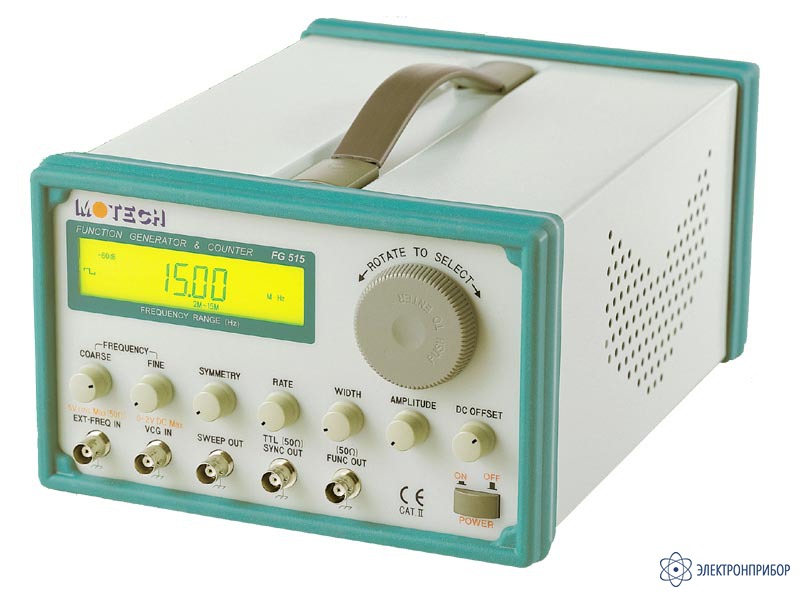

FG-515 — генератор + частотомер

Код товара: 21713

  • Краткие характеристики прибора FG-515:

    • Частотный диапазон 0,2 Гц ... 15 МГц
    • Сверхнизкий уровень нелинейных искажений (-30 дБ при f син. < 2 МГц) и собственных шумов
    • Установка частоты с точностью ±25 ppm и дискретностью 0,005 Гц
    • Форма сигналов: синус, прямоугольник, треугольник, "пила", ТТЛ импульсы, постоянный уровень
    • Минимальное < 15 нс время нарастания и спада прямоугольных импульсов во всем диапазоне амплитуд и частот
    • Режимы генерации: непрерывно, синхрозапуск, стробирование
    • Внешнее управление частотой
    • Выход синхросигнала (ТТЛ импульсы до 90 МГц)
    • Частота синхросигнала: 0,2 Гц…15 МГц
    • Линейное и логарифмическое свипирование (0,2 Гц…100 Гц)
    • Регулировка асимметрии и коэффициента заполнения
    • Встроенный 7½-разрядный частотомер (частота, период)
    • Высокостабильный опорный генератор с температурной компенсацией ТСХО ±2,5 ppm (опция)
    • Удобная работа в меню роторной кнопкой, оригинальная конструкция

  • Технические характеристики прибора FG-515:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 0,2…2 Гц / 2…20 Гц / 20…200 Гц / 0,2…2 кГц / 2…20 кГц / 20…200 кГц / 0,2…2 МГц / 2…15 МГц
    Дискретность установки 4 разряда
    Погрешность установки ± 0,01 % (до 100 кГц)
    Выходной уровень -5…5 Впик на 50 Ом (-10…10 Впик без нагрузки)
    Аттенюатор 0 / 20 / 40 / 60 дБ; плавно 0…20 дБ
    Постоянное смещение -5…5 В на 50 Ом (-10…10 В без нагрузки)
    Асимметрия формы 20…80 % (до 1 МГц); 40…60 % (до 10 МГц)
    Выходной импеданс 50 Ом (± 5 %)
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник < 1 % (< 100 кГц)
    < -30 дБ (100 кГц…2 МГц)
    < -25 дБ (> 2 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Длительность фронта/среза < 15 нс (-5…5 В, 50 Ом)
    Неравномерность и выбросы < 5 % Впик-пик (-5…5 В, 50 Ом)
    ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ Коэффициент нелинейности < 1 % (до 100 кГц)
    СВИПИРОВАНИЕ ПО ЧАСТОТЕ Режимы свипирования Линейное или логарифмическое
    Глубина свипирования 1 : 10 (в пределах поддиапазона)
    Цикл свипирования 10 мс…5 с (100 Гц…0,2 Гц)
    СИНХРОВЫХОД (ТТЛ ИМПУЛЬСЫ) Выходной импеданс 50 Ом (± 2 %)
    Частотный диапазон ТТЛ импульсы: 0,2 Гц…90 МГц
    ВХОД ВНЕШНЕГО УПРАВЛЕНИЯ ЧАСТОТОЙ Выходной импеданс 2 кОм (± 1 %)
    Глубина регулирования 1 : 10 при входном уровне 0…1,8 В
    ЧАСТОТОМЕР Диапазон измерения Частота: 0,2 Гц…100 МГц (100 МГц…2ГГц - опция)
    Период: 0,2 с…10 нс
    Дискретность измерения 7 Ѕ разрядов (формат индикации 7)
    Погрешность измерения ± (25 ppm + 5 ед. счета)
    Измерительный вход Чувствительность: -22 дБм (до 75 МГц); -15 дБм (до 100 МГц) ; (-10 дБм /100МГц…2ГГц – опция)
    Аттенюатор: х1 (выкл), х20 (вкл)
    Фильтр: ФНЧ (вкл. / выкл.)
    Опорный генератор Частота: 10 МГц
    Нестабильность: ± 25 ppm (23,5 °С ± 5 °С)
    Опорный генератор ТСХО (опция) Тип: ТСХО (с температурной компенсацией)
    Частота: 10 МГц
    Нестабильность: ± 2,5 ppm
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 / 220 В, 50 / 60 Гц
    Габаритные размеры 220 x 150 x 300 мм
    Масса 5 кг

  • Комплект поставки FG-515

    № Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Документация 1
