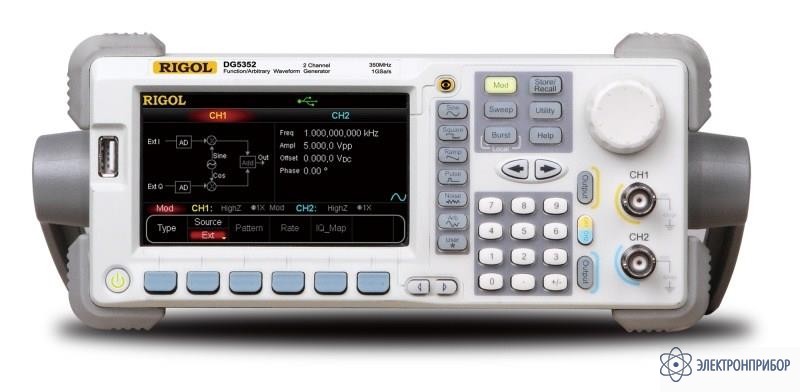

DG5102 — цифровой генератор

Сохранить в PDF Распечатать
  • Преимущества цифрового генератора DG5102:

    Генераторы сигналов произвольной формы Rigol DG5101, Rigol DG5102, Rigol DG5251, Rigol DG5252, Rigol DG5351, Rigol DG5352 являются многоцелевыми генераторами, сочетающие различные возможности, включая функции формирования сигналов произвольной формы, сигналов с IQ-модуляцией, сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально).

    Особенности цифрового генератора DG5102:

    • 16 цифровых каналов с 2 каналами синхронизации (опционально)
    • возможность применения внешнего усилителя, который можно настраивать через сеть (опция)
    • возможность формирования сигналов с ППРЧ, минимальный шаг перестройки 80 нс, по шаблону или вручную (опция)
    • 14 стандартных форм сигналов: синус, меандр, пила, треугольник, импульс, шум, кардиосигнал, Sin(x)/x, экспоненциальный рост, экспоненциальное убывание и др.
    • поддержка AM, FM, PM, ASK, FSK, PSK и PWM модуляции
    • встроенная IQ модуляция: BPSK, QPSK, 0QPSK, тт/4DQPSK, 8PSK, D8PSK, 16PSK, 8QAM, 16QAM, 32QAM, 64QAM.
    • режим свипирования (качания частоты), пакетный режим
    • встроенная флэш-память на 1 ГБ
    • интерфейсы: 2 USB-host, USB-device, LAN и GPIB (IEEE-488.2)
    • возможность использования генераторов с осциллографами Rigol (модуль USB-TMC)
    • вывод на печать (поддержка PictBridge)
    • удаленное управление по сети Ethernet
    • поддержка стандарта LXI класса С
    • мощное программное обеспечение
    • ЖК дисплей 11 см 16 млн цветов
  • Технические характеристики цифрового генератора DG5102:

    Общие данные
    Число каналов 2
    Максимальная вых. частота 100 МГц
    Частота дискретизации 1 Гвыб/сек
    Память 128 М
    Разрешение 14 бит
    Габариты 230 х 106 х 501 мм
    Масса 4,3 кг
  • Комплект поставки DG5102

    Наименование Количество
    1. Цифровой генератор DG5102 1
    2. Шнур питания 1
    3. USB кабель 1
    4. BNC кабель 1
    5. Программное обеспечение 1
    6. Руководство по эксплуатации 1
    7. Сертификат о калибровке 1
    8. Гарантийный талон 1

    Дополнительная комплектация DG5102:

    (Поставляется по отдельному заказу)

    Наименование
    1. SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1
    2. SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
    3. SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
    4. Аттенюатор 40 дВ (ATT-40dB)
    5. Крепление для монтажа (RMK-DG-5)
    6. Модуль цифрового вывода (DG-POD-A)
    7. Усилитель мощности (PA1011)
