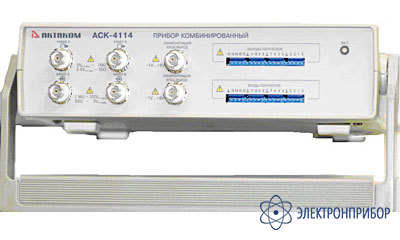

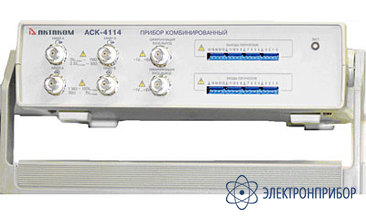

АСК-4114 — комбинированный прибор 4 в 1

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Госреестр РФ

      40254-08

    • Производитель

      АКТАКОМ

    Назначение прибора АСК-4114:

    Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

    Обеспечивает наиболее комфортные условия для управления сложными исследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4114 имеет два интерфейс USB 1.1 для связи с ПК.

    Осциллограф

    • 2 независимых канала с полосой пропускания до 100 МГц
    • высокая чувствительность (от 2 мВ/дел)
    • буфер записи до 128 кБ на канал (определяется пользователем)
    • произвольно настраиваемый режим предзаписи/послезаписи
    • автоматическая настройка на входной сигнал

    Логический анализатор

    • асинхронный/метасинхронный/синхронный сбор данных
    • внутреннее/внешнее тактирование
    • измерение с помощью курсоров и меток
    • навигация по буферу данных
    • представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
    • гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
    • отображение 2 групп каналов с текстовым обозначением состояния группы
    • поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
    • выбор единиц измерения
    • наложение систем масок на каждую выборку массива данных
    • масштабирование временной шкалы
    • запись/чтение данных/изображения в файл

    Стандартная версия программного обеспечения АСК_41х4_SW1 содержит следующие функции:

    • курсорные измерения по вертикали и горизонтали
    • автоматическая настройка на сигнал
    • цифровой самописец
    • установка длины предзаписи / послезаписи
    • цифровая фильтрация
    • запись/чтение данных/изображения в файл

    Стандартная версия программного обеспечения АСК_41х4_SW2 содержит следующие функции:

    • встроенный редактор сигналов произвольной формы
    • калькулятор формул
    • внутренний/внешний запуск
    • управление синхронизацией
    • управление выходной частотой сигналов
    • управление фазовым сдвигом между сигналами
    • запись/чтение данных/изображение в файл

    Профессиональная версия программного обеспечения АСК_41х4_SW5 содержит следующие дополнительные функции:

    • произвольное масштабирование отображаемых данных, дополнительный обзорный график
    • двухуровневая аварийная сигнализация в режиме цифрового самописца
    • цифровой люминофор (режим послесвечения)
    • вычисление фазового сдвига между каналами
    • режим цифрового вольтметра
    • автоматическое измерение параметров фронтов и импульсов
    • спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
    • вычисление специальных функций
    • статистические вычисления и гистограмма распределения вероятности
    • режим управляемой эмуляции сигналов
    • встроенный калькулятор формул

    Программное обеспечение режима измерительного комплекса АСК_41х4_SW7 содержит следующие функции:

    • одновременное управление модулями генератора и осциллографа в автоматическом или пошаговом режиме для измерения: амплитудной характеристики, амплитудно-частотной характеристики, фазо-частотной характеристики
    • сохранение результов измерений в базе данных и в текстовом виде в таблице и для экспорта в другое приложение
    • выбор формы испытательного сигнала (синусоидальная, прямоугольная, импульс или произвольная функция
    • курсорные измерения
    • произвольное и автоматическое масштабирование по обеим осям
    • переключение типов осей (линейная, логарифмическая, по опорному уровню)
  • Технические характеристики прибора АСК-4114:

    Параметры осциллографа

    • частота дискретизации 10 ГГц (стробоскопический режим)
    • частота дискретизации 100 МГц (режим реального времени)
    • коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
    • частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
    • входное сопротивление 1 МОм или 50 Ом
    • максимальное входное напряжение ±50 В (RВХ=1 МОм)
    • минимальный период повторения синхронизирующего импульса 20 нс
    • минимальная длительность синхронизирующего импульса 10 нс
    • диапазон значений коэффициента развертки 10 нс/дел....0,1с/дел (обычный режим)

    Параметры логического анализатора

    • 16 входных каналов
    • объем буфера до 2 Мвыборок на каждый канал
    • произвольная регулировка предзаписи и послезаписи
    • частота внутреннего тактирования 2,5 кГц…200 МГц
    • частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
    • синхронный сбор данных 10 Гц ... 25 МГц
    • шаг частот дискретизации 1; 2; 5
    • установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
    • условия синхронизации: запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по длительности в различных комбинациях
    • режимы запуска: безусловный, условный, однократный режим, самописец

    Параметры генератора

    • генерация стандартных форм сигнала: прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц
    • встроенный редактор сигналов произвольной формы
    • внутренний/внешний запуск
    • максимальный размах выходного сигнала ±2,5 В
    • минимальное сопротивление нагрузки 50 Ом
    • встроенный фильтр
    • длина памяти — 128 киловыборок на канал

    Параметры генератора цифровых последовательностей

    • 16 цифровых каналов
    • длина памяти на канал 256 кбит
    • частота внутреннего тактирования 2 Гц...100 МГц
    • частота внешнего тактирования до 50 МГц
    • амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
    • нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
    • внешняя синхронизация
    • запуск внешних устройств
    • напряжение на входах внешнего тактирования и синхронизации –1...+6 В
    • регулируемые пороги срабатывания при внешней синхронизации/тактировании

    Общие параметры прибора АКС-4114:

    • питание ~220 В / 50 Гц, 25 Вт
    • интерфейс USB 1.1
    • габаритные размеры 260х210х70 мм
    • масса не более 2 кг.
  • Комплект поставки АСК-4114

    Наименование Количество
    1. Прибор 1
    2. Блок питания 1
    3. USB кабель для соединения с ПК 1
    4. Набор соединительных проводов 1
    5. Краткое руководство по установке и паспорт 1
    6. Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск) 1
