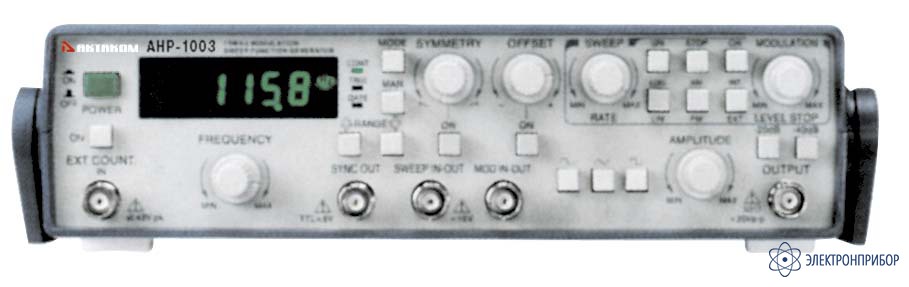

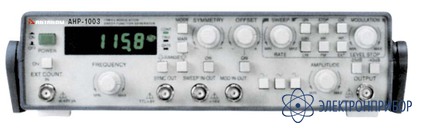

АНР-1003 — генератор синус, треугольник, прямоугольник, TTL/CMOS-импульс

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      27122-04

    • Производитель

      АКТАКОМ

    Назначение функционального генератора АНР-1003:

    Прибор АНР-1003, предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов ТТЛ/КМОПП уровней.

    Функциональный генератор АНР-1003: сигналы: синус, треугольник, меандр, ТТЛ, качание частоты; генерируемые частоты 0,01 Гц ... 15 МГц; амплитуда выходного сигнала 250 мВ ... 10 В; скорость качания 0,2 Гц ... 100 Гц; частотная и фазовая модуляция; дополнительные функции: аттенюатор, возможность «качания внешним источником»; 220 В; габариты 261х71х211; масса 3 кг.

    Особенности функционального генератора АНР-1003:

    • Выходной сигнал: синусоидальный, треугольный, прямоугольный, импульсы ТТЛ и КМОП уровней, DC, АМ/ФМ;
    • Модуляция фазовая, частотная, внешняя;
    • Качание частоты: внутреннее линейное, внешнее по сигналу внешнего управления.

  • Технические характеристики функционального генератора АНР-1003:

    Параметр Значения
    Диапазон частот 0,01 Гц ... 15 МГц (7 поддиапазонов)
    Погрешность установки частоты ± 0,1% от полной шкалы
    Амплитуда выходного сигнала (п-п) 250 мВ ... 10 В (для нагр. 50 Ом), 500 мВ ... 20 В (без нагрузки)
    Смещение по постоянному току – 5 … + 5 В (с нагрузкой 50 Ом), – 10 … + 10 В (без нагрузки)
    Аттенюатор – 20 дБ
    Диапазон качания частоты 0,2 ... 100 Гц
    Диапазон измеряемых частот 5 Гц … 50 МГц
    Индикация СДИ 5 разрядов
    Питание 220 В / 50-60 Гц
    Температура эксплуатации 0 … + 40°С
    Масса 3 кг
    Габаритные размеры 261x71x211 мм
  • Комплект поставки АНР-1003

    Наименование Количество
    1. Функциональный генератор АНР-1003 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
