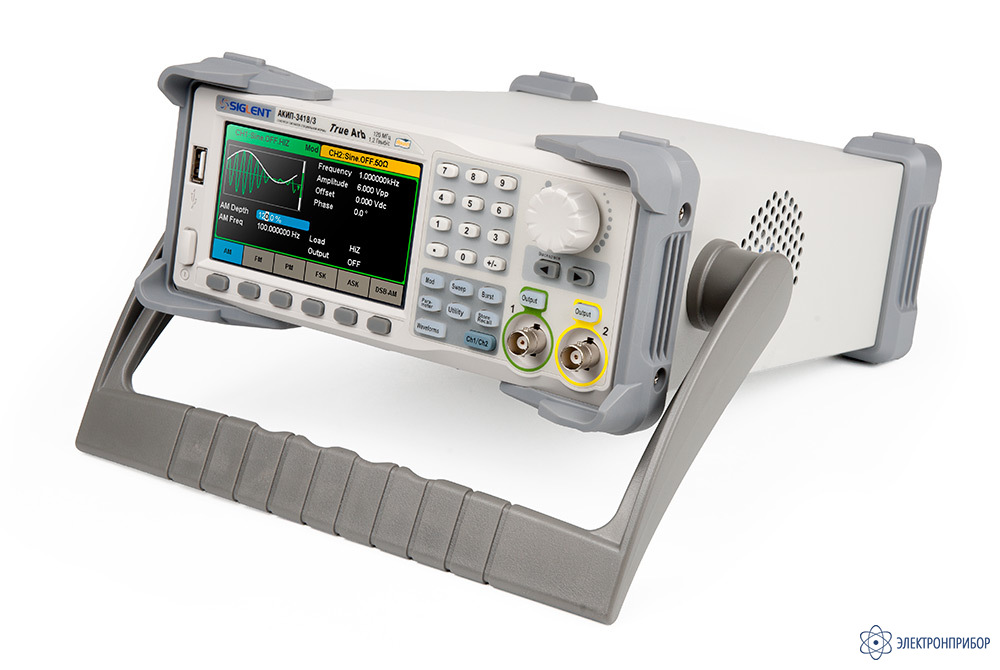

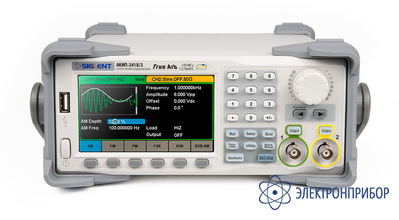

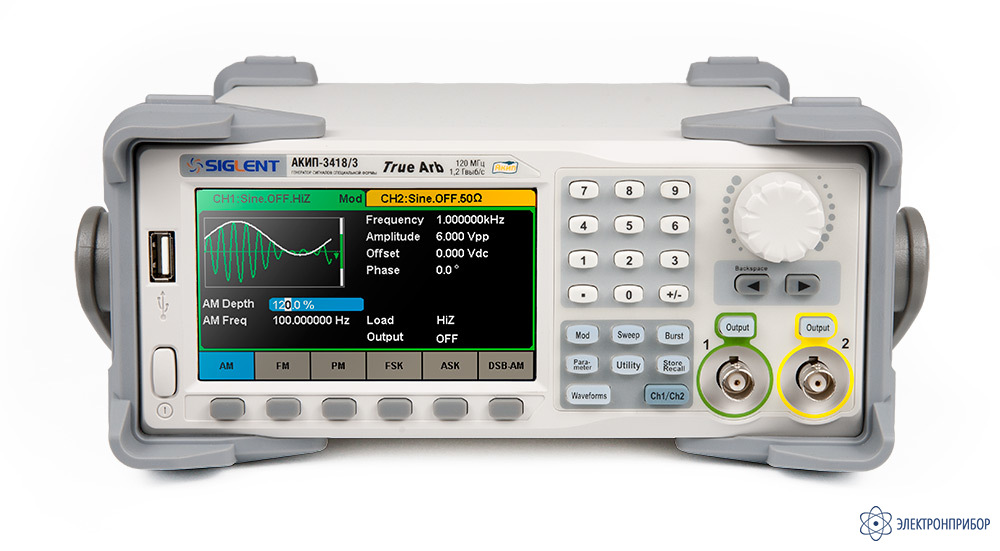

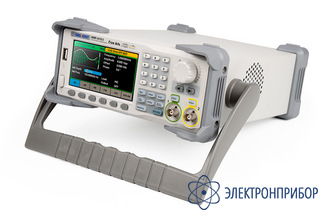

АКИП-3418/2 — генератор сигналов специальной формы

Код товара: 38033
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      66780-17 до 27.02.2027

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов произвольной формы АКИП-3418/2:

    • 2 канала (два независимых выхода);
    • Диапазон частот (синус): 1 мкГц – 40 МГц (АКИП-3418/1), 1 мкГц – 80 МГц (АКИП-3418/2), 1 мкГц – 120 МГц (АКИП-3418/3); для меандра до 25 МГц;
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 16 бит; память 8 МБ;
    • Частота дискретизации до 1,2 ГГц (4хИнтерполяция);
    • Использование прямого цифрового синтеза (DDS);
    • Технология TrueArb для формирования достоверных сигналов произвольной формы;
    • Внутренний опорный генератор: ±1*10-6;
    • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
    • Режим формирования сигнала произвольной формы до 20 МГц;
    • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;

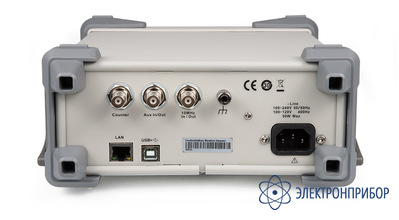

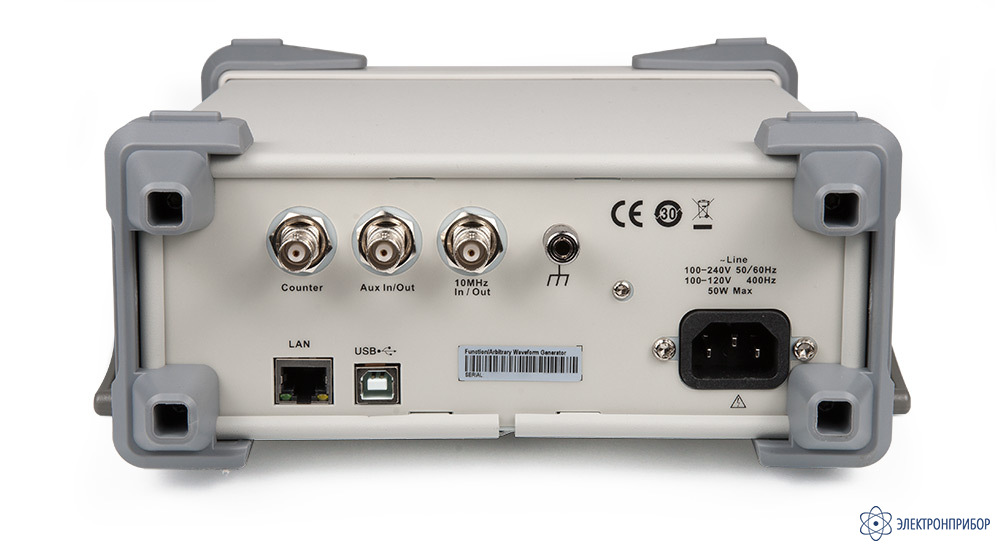

    • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
    • Частотомер: 100 мГц - 200 МГц;
    • Интерфейс USB (ДУ, программирование), опция GPIB и LAN;
    • ПО для формирования сигналов СПФ (EasyWave);
    • Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).
  • Технические характеристики генератора сигналов произвольной формы АКИП-3418/2:

    ПАРАМЕТРЫ АКИП - 3418/2
    Параметр Значение
    ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
    Частотный диапазон (для синуса) 1 мкГц – 80 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ± 1 *10- 6
    Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 2 0 МГц)
    1 мВ - 5 В пик - пик ( >2 0 МГц)
    Погрешность установки уровня ±(1%+1 мВпп ) , 10 кГц син., 0 В смещение
    Выходное сопротивление 1 МОм/ 50 Ом
    СИНУСОИДА
    Коэффициент гармоник ≤ - 65 дБн от 0 до 1 0 МГц ,
    < - 60 дБн свыше 10 МГц до 20 МГц ,
    < - 55 дБн свыше 20 МГц до 40 МГц ,
    < - 50 дБн свыше 40 МГц до 60 МГц ,
    < - 45 дБн свыше 60 МГц до 80 МГц ,
    < - 40 дБн свыше 80 МГц до 100 МГц ,
    < - 38 дБн свыше 100 МГц до 120 МГц .
    КНИ (коэфф. нелин. искажений) < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
    Негармонические составляющие - 70 дБн ≤ 50 МГц ,
    - 65 дБн > 50 МГц .
    МЕАНДР
    Частотный диапазон 1 мкГц – 25 МГц
    Время нарастания/спада ≤ 9 нс
    Выброс < 3 %
    Перестраиваемая скважность 0,001 – 99,999%
    Джиттер (скз) ≤ 150 пс
    ПИЛА, ТРЕУГОЛЬНИК
    Диапазон частот 1 мкГц – 1 МГц
    Нелинейность < 1%
    Перестраиваемая скважность 0,0 – 100,0%
    ИМПУЛЬС
    Диапазон частот 1 мкГц – 25 МГц
    Длительность импульса От 1 6,3 нс
    Погрешность установки длительности ±(0,01%+0, 3 нс )
    Время нарастания/спада 8,4 нс – 22,4 с, разрешение 100 пс
    Диапазон и зменения скважности 0, 00 1 % - 99, 999 %
    Выброс < 3 %
    Джиттер (скз) ≤ 150 пс
    БЕЛЫЙ ШУМ
    Полоса частот (белый шум) 120 МГц (-3 дБ)
    ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
    Диапазон частот 1 мкГц – 20 МГц
    Длина памяти 8 – 8 М точек
    Разрешение ЦАП 14 бит
    Частота дискретизации 5 МГц ( TrueArb ), 300 МГц ( DDS)
    Джиттер (скз) ≤ 150 п с
    ПАКЕТНЫЙ РЕЖИМ
    Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
    Частота несущей 2 мГц – 120 МГц (в зависимости от модели)
    Виды запуска П о счету (1 ... 100 0000 имп. – при мин. длит. 1 мкс), непрерывный, по строб - импульсу )
    Нач./конеч. фаза 0° - +360°
    Период повторения 1 мкс – 10 00 с ± 1%
    Источник стро б - импульса Внешний , внутренний
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Коэффициент АМ 0 - 1 20 % (АМ)
    ФМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Диапазон установки девиации фазы 0 º - 360 , 0 º
    ЧМН, АМН
    Формы несу щей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 М Гц )
    ШИМ
    Диапазон частот мГц – 1 МГц
    Модулирующее колебание (внутреннее) Синус, меандр, пи ла, произвольная
    Источник модуляции Внешний/внутренний
    ГКЧ
    Формы несущей Синус, меандр, пила, произвольная
    Время качания 1 мс - 500 с ± 1 %
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Источник синхронизации Внешний, внутренний, ручной
    ЧАСТОТОМЕР
    Частотный диапазон 100 мГц - 200 МГц
    Измерения Частота, период, +/ - длительность, скважность ( F ≤ 10 МГц; U ≤ 5 В пик - пик )
    Вход МОм , связь по входу: AC / DC , фильтр ВЧ: вкл/выкл
    Чувствительность 10 0 мВ скз ( < 1 00 МГц), 2 00 мВ crp (100 - 200 МГц)
    ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
    Вход/Выход внешнего опорного сигнала 10 МГц; входной уровень : 1,4 – 3,3 Впик - пик ;
    Вход внешней синхронизации Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм
    Выход сигнала синхронизации Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм
    Выход SYNC Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц
    Вход внешней модуляции глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм
    ОБЩИЕ ДАННЫЕ
    ЖК - дисплей Цветной графический сенсорный , диагональ 11 см, разрешение: 480 х2 72
    Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
    Габаритные размеры 10 7 × 2 6 0 × 296 мм
    Масса 3 , 43 кг
  • Комплект поставки АКИП-3418/2

    Наименование Количество
    1. Генератор сигналов произвольной формы АКИП-3418/2 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. USB-кабель 1
  • Дополнительная комплектация АКИП-3418/2
