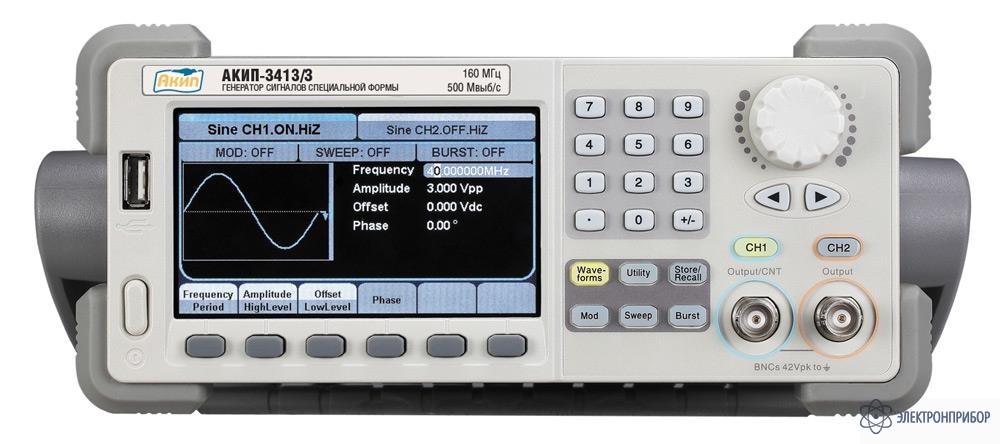

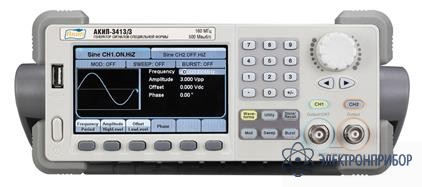

АКИП-3413/1 — генератор сигналов произвольной формы

Код товара: 31380
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      55497-13 до 19.09.2023

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов произвольной формы АКИП-3413/1

    • 2 канала (два независимых выхода)
    • Диапазон частот (синус): 1 мкГц – 80 МГц; для меандра до 30 МГц
    • Разрешение по частоте 1 мкГц
    • Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16 кБ (Канал 1), 512 кБ (Канал 2)
    • Использование прямого цифрового синтеза (DDS)
    • Внутренний опорный генератор: ±2×10-6 (опция: ±2×10-7)
    • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
    • Режим формирования сигнала произвольной формы до 40 МГц
    • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0? - 360?
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции
    • Частотомер: 100 мГц - 200 МГц
    • Интерфейс USB (ДУ, программирование), опция GPIB и LAN
    • ПО для формирования сигналов СПФ (EasyWave)
    • Цветной графический дисплей (диаг. 11 см, 480×272)
    • Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)

    Особенностью генератора сигналов произвольной формы АКИП-3413/1 является наличие двух полностью независимых выходных каналов, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генератор АКИП-3413/1 имеет переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. АКИП-3413/1 использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.

    Генератор АКИП-3413/1 имеет удобное меню и конфигурацию органов управления, большой цветной дисплей. В базовой версии генератор АКИП-3413/1 оснащен интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсами LAN, GPIB.

    Генератор АКИП-3413/1 имеет обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхрозапуска (Trig), выход синхроимпульса (SYNC), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.

    Высокая производительность генератора АКИП-3413/1, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генератору АКИП-3413/1 лидерство в своем классе. Широкие функциональные возможности генератора АКИП-3413/1 позволяют использовать его в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.

  • Технические характеристики генератора сигналов произвольной формы АКИП-3413/1

    Параметр Значение
    Выходные параметры (Кан 1/Кан 2)
    Частотный диапазон (для синуса) 1 мкГц – 80 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±2х10-6 (опция: ±2×10-7)
    Выходной уровень (50 Ом) 1 мВ - 10 Впик (≤ 40 МГц)
    1 мВ - 5 Впик (40 МГц - 100 МГц)
    1 мВ - 2,5 Впик (100 МГц - 130 МГц)
    1 мВ - 1,5 Впик (130 МГц - 160 МГц)
    Выходное сопротивление 1 МОм/ 50 Ом
    Синусоида
    Погрешность установки уровня на 100 кГц ±(1 % + 1 мВпик-пик)
    Фазовый шум -116 дБн/Гц при отстройке 100 кГц
    КНИ (коэфф. нелин. искажений) < 0,1 % (до 20 кГц, 1 Впик-пик)
    Коэффициент гармоник ≤ -54 дБн до 1 МГц
    <-46 дБн до 10 МГц
    < -35 дБн до 100 МГц
    <-32 дБн до 160 МГц
    КНИ (коэфф. нелин. искажений) < 0,1% (до 20 кГц, 1 Впик-пик)
    Постоянное смещение
    Диапазон (в зависимости от выходного уровня) ± 5 В (50 Ом) В; ±10 В (1 МОм)
    Погрешность установки ±(1% от смещения +1 мВ)
    Меандр
    Частотный диапазон 1 мкГц – 30 МГц
    Время нарастания/спада < 8 нс
    Выброс < 3%
    Перестраиваемая скважность 20 – 80 % (до 10 МГц)
    40 – 60 % (до 40 МГц)
    50 % (до 50 МГц)
    Погрешность установки скважности ±1 % от периода + 5 нс
    Джиттер 100 пс
    Пила, треугольник
    Диапазон частот 1 мкГц – 2 МГц
    Нелинейность <0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 1 мкГц – 20 МГц
    Длительность импульса От 12 нс
    Время нарастания/спада 6 нс – 6 с, разрешение 100 пс
    Диапазон изменения скважности 0,0001% - 99,9999%
    Выброс < 3%
    Джиттер < 100 пс
    Белый шум
    Полоса частот (белый шум) 100 МГц (- 3 дБ)
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц – 20 МГц
    Длина памяти Канал 1:16 тысяч точек; Канал 2: 512 тысяч точек
    Разрешение ЦАП 14 бит
    Частота дискретизации 500 МГц
    Мин. время нарастания/спада 10 нс
    Джиттер ≤ 2 нс
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
    Частота несущей 2 мГц – 100 МГц
    Виды запуска По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
    Нач./конеч. фаза 0° - +360°
    Период повторения 1 мкс – 1000 с ± 1%
    Источник строб-импульса Внешний
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
    Коэффициент АМ 0 - 120 % (АМ)
    ФМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
    Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
    ЧМН, АМН
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
    ШИМ
    Диапазон частот 500 мкГц – 10 МГц
    Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная (частота до 50 кГц)
    Источник модуляции Внешний/внутренний
    ГКЧ
    Формы несущей Синус, меандр, пила, произвольная
    Время качания 1 мс - 500 с ± 1 %
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Источник синхронизации Внешний, внутренний, ручной
    Частотомер
    Частотный диапазон 100 мГц - 200 МГц
    Разрешение 6 разрядов
    Измерения Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
    Статистика относительные значения (PPM)
    Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
    Чувствительность 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
    Параметры дополнительных входов/выходов
    Вход/выход внешнего опорного сигнала 10 МГц; уровень: 2,3 – 3,3 Впик-пик; 1 кОм
    Вход внешней синхронизации Входной уровень: TTL; длительность импульса: > 50 нс; входное сопротивление: > 5 кОм
    Выход сигнала синхронизации Входной уровень: TTL; длительность импульса: > 60 нс; выходное сопротивление: 50 Ом; максимальная частота: 1 МГц
    Выход SYNC Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц
    Вход внешней модуляции глубина модуляции (100 %) ± 4,5 В; сопротивление > 5 кОм
    Общие данные
    ЖК-дисплей Цветной графический, диагональ 11 см, разрешение: 480х272
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 105 × 261 × 344 мм
    Масса 2,8 кг
  • Комплект поставки АКИП-3413/1

    Наименование Количество
    1. Генератор сигналов произвольной формы АКИП-3413/1 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. USB кабель 1
    5. Диск с ПО 1

    Дополнительная комплектация АКИП-3413/1:

    (Поставляется по отдельному заказу)

    Наименование
    1. Адаптер GPIB-USB
