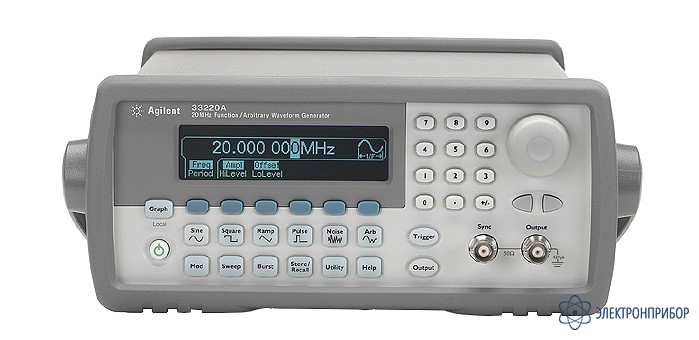

33220A — генератор

Сохранить в PDF Распечатать
  • Краткие характеристики прибора 33220A:

    • Предлагает 11 различных видов стандартных сигналов плюс сигналы произвольной формы
    • Диапазон частот от 1 мкГц до 20 МГц для синуса и меандра
    • Пила, треугольник, шум, постоянное смещение, импульс с регулируемым временем нарастания
    • Разрешение по вертикали 14 бит, частота дискретизации 50 МГц, память 64 тысячи точек
    • Режимы модуляции: АМ, ФМ, ЧМ, ИМ
    • Режим ГКЧ
    • Графический режим для визуального подтверждения установленной формы сигнала
    • ПО для редактирования формы сигнала, интерфейсы USB, LAN, GPIB
  • Технические характеристики прибора 33220A:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 1 мкГц - 20 МГц
    Разрешение 1 мкГц
    Погрешность уст-ки частоты ± 20x10-6
    Выходной уровень 10 мВ…10 Впик-пик на нагрузке 50 Ом
    СИНУСОИДА Погрешность установки уровня на 1 кГц ±(1%+1 мВ)
    Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 100 кГц
    0,15 дБ для частот от 100 кГц до 5 МГц
    0,3 дБ для частот от 5 МГц до 20 МГц
    Коэффициент гармоник -70 дБн (0,04%) до 20 кГц
    < -65 дБн до 100 кГц
    < -50 дБ до 1 МГц
    < -40 дБн до 20 МГц
    ПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон (пик. знач. AC+DC) ±5 В на нагрузке 50 В
    Погрешность установки ±2%
    МЕАНДР Частотный диапазон 1 мкГц - 20 МГц
    Время нарастания/спада < 13 нс
    Выброс < 2%
    Перестраиваемая скважность 20% - 80% (до 10 МГц)
    40% - 60% (до 20 МГц)
    Погрешность установки скважности ±1%
    Джиттер 1 нс
    ПИЛА, ТРЕУГОЛЬНИК Диапазон частот 1 мкГц – 200 кГц
    Нелинейность < 0,1%
    Перестраиваемая скважность 0,0% – 100,0%
    ИМПУЛЬС Диапазон частот 500 мкГц – 5 МГц
    Длительность импульса От 20 нс
    Перестраиваемое время нарастания От 13 до 100 нс
    Выброс < 2%
    Джиттер 300 пс
    ШУМ Полоса частот (белый шум) 9 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 1 мкГц – 6 МГц
    Длина памяти 2 - 64 тысячи точек
    Разрешение ЦАП 14 бит (включая знак)
    Частота дискретизации 50 МГц
    Память 4 ячейки
    Встроенные сигналы Нарастающая и спадающая экспонента, кардиосигнал, sin x/x
    АМ, ЧМ Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний / внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
    Девиация частоты До 10 МГц (пиковая)
    Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 261 x 104 x 303 мм
    Масса 3,4 кг
  • Комплект поставки 33220A

    Наименование Количество
    1. Прибор 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. Программное обеспечение 1
    5. USB или RS-232 кабель 1
