VC-2003, VC 2003

Генераторы импульсов и сигналов

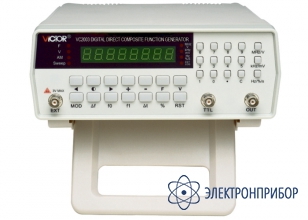

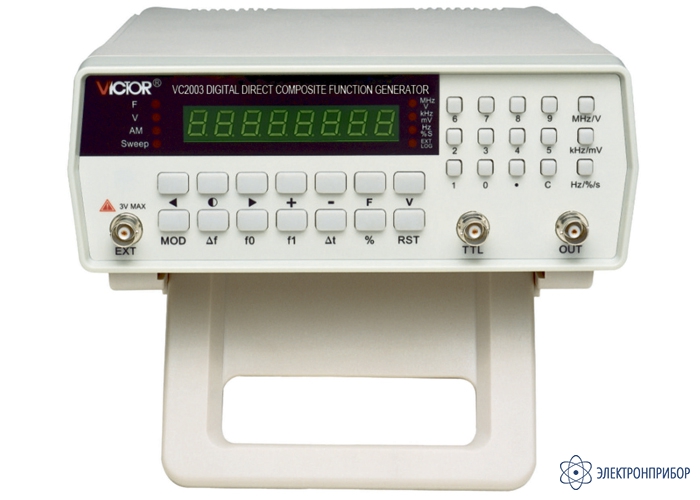

Victor VC2003 — генератор

Код товара: 49523

    • Гарантия

      12 месяцев

    • Производитель

      Victor, Китай

    • Артикул

      00022

    Описание генератора Victor VC2003:

    Генератор сигналов Victor VC2003 используется в качестве исходного источника сигнала при проверке и регулировки различных радиотехнических устройств, при работе с измерительными линиями. В этом генераторе формирование сигналов осуществляется методом прямого синтеза (DDS).

    Особенности генератора Victor VC2003:

    • Формирование сигнала методом прямого синтеза (DDS);
    • Разрешение по вертикали 10 бит;
    • Диапазон частот 1 Гц~3 МГц;
    • Разрешение: 0.01 Гц, точность установки 5х10-5;
    • Нестабильность частоты: не более 5х10-5 (-40°C…+85°C);
    • Форма выходного сигнала: синус, меандр TTL;
    • Длительность фронта TTL импульса: менее 20 нс;
    • Коэффициент нелинейных искажений для синуса: 1 Гц~1 МГц: -40 dBc; 1 МГц~3 МГц: -30 dBc;
    • Уровень выходного сигнала: 5 мВ~8 В (50Ω);
    • Нестабильность амплитуды: не более ±5%;
    • Амплитудная модуляция (внутренняя 400 Гц, 1000 Гц): 1%~100%;
    • Внешний модулирующий импульс: 100 Гц~100 кГц;
    • Режим свипирования частоты: линейный, логарифмический;
    • Скорость свипирования: 0.02 с~5 с/шаг.

  • Технические характеристики генератора Victor VC2003:

    Параметр Значение
    Разрешение по вертикали 10 bit
    Диапазон частот 1 Гц до 3 MГц
    Разрешение 0,01 Гц, точность установки 5х10-5
    Нестабильность частоты не более 5х10-5 (-40°C…+85°C)
    Форма выходного сигнала синус, меандр TTL
    Длительность фронта TTL импульса менее 20 ns
    Коэффициент нелинейных искажений для синуса:
    1 Гц~1 MГц
    1 MГц~3 MГц
    -40 dBc
    -30 dBc
    Уровень выходного сигнала 5 мВ ~ 8 В (50Ω)
    Нестабильность амплитуды не более ±5%
    Амплитудная модуляция (внутренняя 400 Гц, 1000 Гц) 1%~100%
    Внешний модулирующий импульс 100 Гц~100 KГц
    Режим свипирования частоты линейный, логарифмический
    Сервис Одновременная индикация частоты и уровня выходного сигнала
    Габариты 270x215x100 мм
    Вес 1,9 кг

  • Комплект поставки Victor VC2003

    № Наименование Количество
    1 Генератор Victor VC2003 1
    2 Соединительные провода 1
    3 Сетевой шнур 1
    4 Кабель BNC-BNC 1
    5 Кабель BNC-зажимы "крокодил" 1
    6 Руководство по эксплуатации 1

  • Файлы для Victor VC2003

Файлы для Victor VC2003
