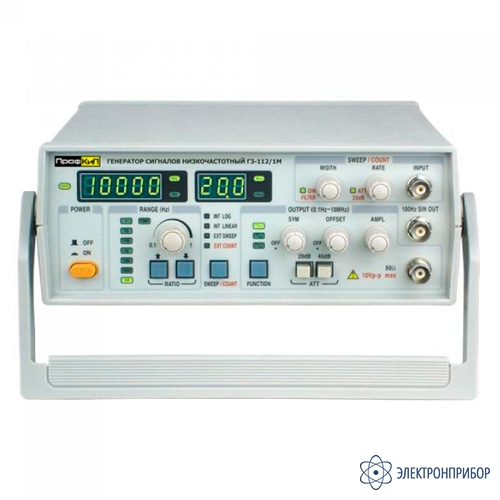

ПрофКиП Г3-112/1М — генератор сигналов низкочастотный

Код товара: 61521

  • Назначение генератора сигналов низкочастотного ПрофКиП Г3-112/1М:

    Генератор сигналов низкочастотный ПрофКиП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.

    Особенности генератора сигналов низкочастотного ПрофКиП Г3-112/1М:

    • Частотный диапазон: 0.1 Гц … 10 МГц;
    • Различные формы сигнала: синусоида, меандр, треугольник и другие;
    • Импульсная и частотная модуляция;
    • Плавно регулируемое смещение постоянной составляющей;
    • Защита выхода;
    • Встроенный частотомер.

  • Технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-112/1М:

    Параметр Значение
    Основной выход
    Частотный диапазон 0.1 Гц … 10 МГц
    Форма сигналов Синусоида, меандр, треугольник и д.т.
    Выходное сопротивление 50 Ом
    Амплитуда выходного сигнала 10 Впик-пик (50 Ом);
    20 Впик-пик ( МОм)
    Выходной аттенюатор 0 дБ /20 дБ /40 дБ /60 дБ
    Симетрия 20% … 80% или 50%
    Синусоидальный сигнал
    Коэффициент искажения ≤ 1%
    Прямоугольный сигнал
    Время нарастания и спада < 25 нс
    TTL выход
    Время нарастания и спада ≤ 1 мкс
    Нижний уровень ≤ 0,4 В
    Верхний уровень ≤ 3,5 В
    Импеданс 600 Ом
    Частотомер
    Частотный диапазон 0,1 Гц … 50 МГц
    Полное входное сопротивление ≥ 1 МОм
    Чувствительность 100 мВ
    Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
    Точность ≤ 0,003% ±1 значение
    Максимально допустимое напряжение на входе 150 В (с аттенюатором)
    Входное затухание 0 дБ /20 дБ
    Общие характеритики
    Питание 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
    Габаритные размеры 230 х 80 х 210 мм
    Вес 1,5 кг

  • Комплект поставки ПрофКиП Г3-112/1М

    № Наименование Количество
    1 Генератор сигналов низкочастотный ПрофКиП Г3-112/1М 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
