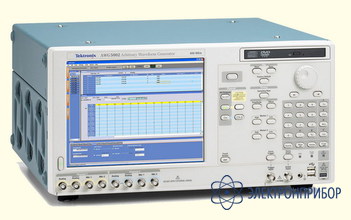

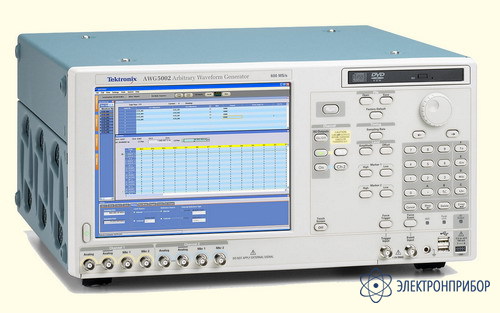

AWG5002B — генератор сигналов произвольной формы
Код товара: 25236-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
43490-09 -
Производитель
Назначение генератора AWG5002B:
Генераторы сигналов произвольной формы серии AWG5000B реализуют наилучший в отрасли метод создания смешанных сигналов и удовлетворяют самым жестким требованиям к измерениям.
Генераторы сигналов произвольной формы серии AWG5000B воплощают уникальное сочетание превосходного качества сигнала, высочайшей частоты дискретизации и широкого диапазона рабочих частот с исключительным удобством эксплуатации. Приборы этой серии предлагают лучшее в отрасли решение для генерации смешанных сигналов, используемых проектировщиками для проверки, измерения и отладки сложных электронных схем.
Отвечая требованиям проектировщиков, генераторы данной серии обеспечивают высокий динамический диапазон сигнала и целостность. Модели серии AWG5000B, с частотой выборки от 600 Мвыб./с до 1,2 Гвыб./с, обеспечиваемой 14-битным цифро-аналоговым преобразователем, 2-4 выходными каналами, 4-8 синхронизированными цифровыми выходами маркера, а также 28 каналами цифровых выходов данных позволяют решать сложнейшие задачи, связанные с беспроводной связью с немодулированной передачей I/O, применяются для разработки цифровой бытовой электроники, например, формирователей изображений, аппаратуры преобразования данных и при проектировании/испытании полупроводников.
Применение открытой инструментальной платформы на базе ОС Windows ХР облегчает работу с прибором, обеспечивает широчайшие возможности подключения периферийного оборудования и совместимость с ПО сторонних производителей.
Генератор сигналов произвольной формы AWG5002B, 2 аналоговых канала, 28 цифровых каналов (опция) , 4 маркерных выхода, дискретизация 14 бит, 600 Мвыб/с, длина формы сигнала 16 МБ (опция 32МБ), секвенсор тестовых последовательностей в реальном времени , максимальный выходной сигнал 4,5 В пик-пик (дифф.), аналоговая полоса выходного сигнала 240 МГц (370 МГц - прямой выход ЦАП), контроль временного сдвига с разрешением до 5 пс, операционная система - WinXP.
-
