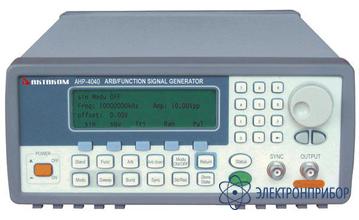

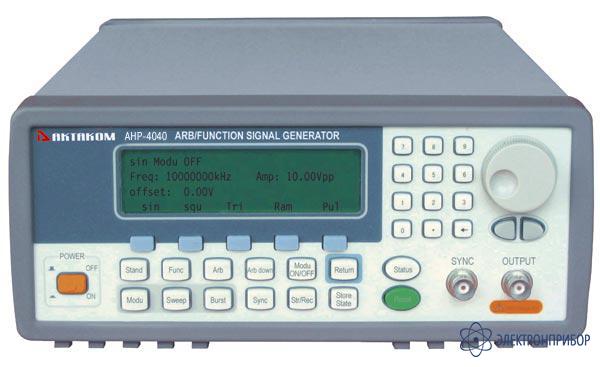

АНР-4040 — высокочастотный генератор
Код товара: 22992-
-
Гарантия
14 месяцев
-
Производитель
Назначение генератора АНР-4040:
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности генератора АНР-4040:
- Прямой цифровой синтез;
- 8 стандартных + 6 произвольных (с возможностью сохранения) форм сигналов;
- ПЛИС технология;
- 8 кБ памяти для сохранения сигнала произвольной формы;
- Формирование сигнала белого шума в полосе 5 МГц;
- Автоматический тест контроля интерфейса;
- Выход на низкоомную нагрузку и защита выхода от перегрузок;
- Программируемые параметры импульса;
- Двухканальный выход (основной и модулирующий генератор);
- Интерфейс RS-232 и опционально IEEE-488.
-
-
Технические характеристики генератора АНР-4040:
- Питание 220...240 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц;
- Габаритные размеры 240x90x300 мм;
- Масса 3 кг;
- Частота выходного сигнала 10 мкГц...40 МГц;
- Амплитуда выходного сигнала: 1 мВп-п...10 Вп-п (50 Ом, f≤20 МГц), 100 мкВп-п...3 Вп-п (50 Ом, f>20 МГц), 2 мВп-п...20 Вп-п (1 МОм, f≤20 МГц), 200 мВп-п...6 Вп-п (1 МОм, f>20 МГц);
- Форма выходного сигнала: синус, прямоугольник, импульс, треугольник, лестничный, пилообразный, произвольный, кардиограмма, sin(x)/x, шум, экспонента, логарифм и пр.;
- Виды модуляции: немодулированный, качание частоты, AM (амплитудная), FM (частотная), FSK (частотная манипуляция), PSK (фазовая манипуляция);
- Кол-во точек формирующих один период сигнала 8...16000;
- Разрядность ЦАП 12 бит;
- Шаг перестройки по частоте 10 мкГц;
- Стабильность частоты 1 ppm;
- Шаг регулировки амплитуды 1 мВп-п;
- Диапазон изменения постоянной составляющей ±10 В; шаг 1 мВ;
- Глубина AM модуляции 1...120%;
- Пиковая девиация в режиме FM 0...10%.
Синусоидальный сигнал:
- Гармонические искажения –50 dBc;
- Нелинейные искажения ≤0,1%.
Прямоугольный сигнал:
- Время нарастания ≤15нс;
- Коэффициент заполнения 1...99%.
20...120 МГц:
- Амплитуда выходного сигнала 13 dBm;
- Неравномерность АЧХ ±1 dB;
- Аттенюатор 0...–76 dB; шаг 0,1 dB.
Модуль произвольной формы сигнала (опция):
- Диапазон частот 10 мкГц...100 кГц;
- Кол-во точек формирующих один период сигнала 8...16000;
- Разрядность ЦАП 12 бит.
Модулирующий генератор:
- Диапазон частот 10 мкГц...100 кГц;
- Формы модулирующего сигнала: синус, прямоугольник, импульс, треугольник;
- Фазовый сдвиг относительно выхода основного генератора 0,1...360,0°; шаг 0,1°.
Опорный генератор:
- Опорная частота генератора 40 МГц;
- Стабильность ±1 ppm/d.
-
Комплект поставки АНР-4040
№ Наименование Количество 1. Прибор 1 2. Шнур питания 1 3. Руководство по эксплуатации 1
