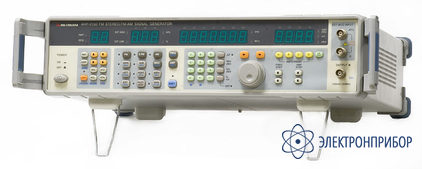

АНР-2150 — высокочастотный генератор

Код товара: 22991

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности генератора АНР-2150:

    • Частотный диапазон 100 кГц...150 МГц;
    • Выходной уровень –133 дБм...+13 дБм, на нагрузку 50 Ом;
    • Погрешность установки ±5x10–6;
    • Процессорное управление;
    • ЧМ-стерео модуляция;
    • Запись/считывание до 100 профилей;
    • Подсветка клавиш управления;
    • Четыре цифровых дисплея (частота/уровень/глубина АМ/девиация ЧМ);
    • RS-232;
    • GPIB (опция).

  • Технические характеристики генератора АНР-2150:

    • Габаритные размеры 115х430х310 мм;
    • Масса 4,5 кг.

    Выходная частота:

    • Диапазон 100 кГц...150 МГц;
    • Дискретность установки 100 Гц;
    • Индикация частоты 6 разрядов, СДИ табло;
    • Погрешность установки ±5x10–6.

    Выходной уровень:

    • Диапазон –8 дБм...120 дБм, без нагрузки, –133 дБм...+13 дБм, на нагрузку 50 Ом;
    • Индикация уровня 4 разряда, СДИ табло;
    • Погрешность установки ±1,5 дБ (при 120 дБм);
    • Погрешность аттенюатора ±2 дБ (–8...20 дБм);
    • Неравномерность АЧХ ±1,5 дБ;
    • Уровень паразитного сигнала ≤–30 дБ;
    • КСВН ≤1,2;
    • Выходное сопротивление 50 Ом.

    Модуляция:

    • Частота внутренней модуляции 400 Гц, 1 кГц;
    • Уровень внешней модуляции 3 Впик-пик ±4%;
    • Вход внешней модуляции 10 кОм.

    ЧМ модуляция:

    • Девиация частоты 0...100 кГц;
    • Индикация девиации 3 разряда, СДИ табло;
    • Погрешность установки ±10%;
    • Коэф. гармоник огибающей (девиация 75 кГц) ≤0,06% (10,7 МГц), ≤0,1% (в других диапазонах).

    АМ модуляция:

    • Глубина АМ 0...60%;
    • Дискретность установки 0,1%;
    • Погрешность установки ±5% (в диапазоне 100 кГц...110 МГц), ±10% (в других диапазонах);
    • Индикация коэф. АМ 3 разряда СДИ табло;
    • Частота внешней модуляции 20 Гц...15 кГц ±1дБ (относительно 1 кГц);
    • Коэф. гармоник огибающей (глубина АМ 30%) ≤0,65% (в диапазоне 400 кГц...30 МГц), ≤1,5% (в других диапазонах).

    Режим стерео:

    • Разделение стерео-каналов ≥55 дБ (400 Гц...1 кГц), ≥35 дБ (100 Гц...10 кГц), ≥30 дБ (50 Гц...15 кГц);
    • Пилот-сигнал 19 кГц ±2%.

    Память:

    • Режим программирования Запись до 4-х значений выходного уровня;
    • Запись до 100 профилей;
    • Питание 220 В.

  • Комплект поставки АНР-2150

    № Наименование Количество
    1. Прибор 1
    2. Соединительный кабель BNC 1
    3. Кабель питания 1
    4. Предохранитель 1
    5. Руководство по эксплуатации 1
