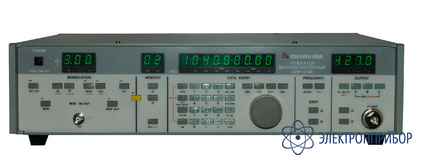

АНР-2140 — генератор высокочастотный

Код товара: 26017

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Генератор АМ/ЧМ. Частотный диапазон: 10 кГц…1040 МГц. Точность 1,5 ppm. Разрешение 10 Гц (<520 МГц)/20 Гц (>520 МГц). Амплитуда вых. сигнала: -127 дБм…+6 дБм (0,2 мкВ...892 мВ). Режимы: АМ/ЧМ/ФМ. Внутренняя, внешняя модуляция. Память: 100 настроек. Размеры: 430х120х450 мм. Вес: 12,2 кг.

  • Общие характеристики генератора АНР-2140:

    • Параметры дисплея:
      Основной дисплей (частота) - 9 разрядов, LED
      Дисплей модуляции - 3 разряда, LED
      Дисплей выходного уровня - 4 разряда, LED
      Дисплей памяти - 2 разряда, LED
    • Память:
      100 ячеек (частота, модуляция, выходной уровень)
      3 ячейки (ВЧ выход)
    • Предустановки:
      FM: 3,5 кГц; 22,5 кГц; 75 кГц
      AM: 30%
    • Напряжение питания:
      100/117/220/240 В 50/60 Гц
    • Размеры:
      430х100х420 мм
    • Вес:
      12,2 кг

    Частотные характеристики генератора АНР-2140:

    • Диапазон:
      10 кГц…1040 МГц
    • Разрешение:
      10 Гц (10 кГц…500 МГц)
      20 Гц (500 МГц…1040 МГц)
    • Точность:
      ±1 ppm

    Параметры модуляции генератора АНР-2140:

    • Типы модуляции:
      АМ, ЧМ, ФМ
    • Источник модуляции:
      внутренний, внешний
    • Внутренняя модуляция:
      Частота: 400 Гц; 1кГц
      Искажения: <1%
    • Внешняя модуляция:
      Диапазон: 10 Гц…50 кГц
      Входной уровень: 0,9…1,1 Вскз
      Входной импеданс: 100 кОм

    Частотная модуляция (FM)

    • Девиация частоты:
      0…100 кГц (1 МГц…1040 МГц)
      Fнес*10% (<1 МГц)
    • Разрешение:
      10 Гц (девиация 0…10 кГц)
      100 Гц (девиация 10 кГц…100 кГц)
    • Точность:
      ±5% (Fмод= 400 Гц/1 кГц)
    • Нелинейность АЧХ:
      ±0,5 дБ (50 Гц…50 кГц)
    • Общие искажения:
      < 0,5 % (Fнес <250 кГц, девиации <25 кГц)
      <2% (Fмод=1 кГц, макс.девиация, Fнес>250 кГц)

    Частотная модуляция DC (DC FM)

    • Девиация частоты:
      0…40 кГц (500 МГц…1040 МГц)
      0…20 кГц (250 МГц…500 МГц)
      0…10 кГц (125 МГц…250 МГц)
      0…5 кГц (62,5 МГц…125 МГц)
      0…1 кГц (<62,5 МГц)
    • Разрешение:
      10 Гц (0…10 кГц девиация)
      100 Гц (10 кГц…40 кГц девиация)
    • Частота модуляции:
      DC…2 кГц (200 Мсэмп/сек)

    Фазовая модуляция (PM)

    • Диапазон:
      0…10 радиан
    • Разрешение:
      0,01 радиан
    • Нелинейность АЧХ:
      ±1,0 дБ (10 Гц…10 кГц)
    • Точность девиации:
      ±5% (Fмод=1 кГц)

    Амплитудная модуляция (AM)

    • Коэффициент АМ (глубина модуляции):
      0….99,5%
    • Разрешение:
      0,5 %
    • Точность:
      ±4% от глубины модуляции
    • Нелинейность АЧХ:
      ±0,5 дБ (50 Гц…15 кГц)

    Амплитудные характеристики генератора АНР-2140:

    • Амплитуда:
      -127 дБм…+6 дБм (0,2 мкВ…892 мВ)
    • Разрешение:
      0,1 дБ
    • Точность:
      ±1 дБ (10 кГц…1040 МГц, >-10 дБм)
      ±2 дБ (10 кГц…1040 МГц, <-10 дБм)
    • Нелинейность АЧХ:
      ±0,5 дБ (10 кГц…1040МГц и уровне -10дБм…+6дБм)
    • КСВН:
      <1,5:1 (<-10дБм)
    • Выходной импеданс:
      50 Ом
    • Единицы измерения:
      дБм, дБмкВ
    • Ложные искажения:
      <-35 дБ (Fнес<62,5 МГц, 0 дБм)
      <-25 дБ (Fнес>62,5 МГц, 0 дБм)
    • Шумовые остаточные искажения несущей:
      <7 Гц (для FM)
      <0,05 % (для AM)

  • Комплект поставки АНР-2140

    № Наименование Количество
    1. Прибор 1
    2. ВЧ кабель (N-тип - N-тип) 1
    3. Документация 1
