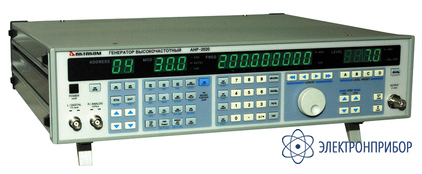

АНР-2020 — генератор высокочастотный

Код товара: 26349

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    1 канал. Частотн.диапазон: 100кГц...200МГц. Технология DDS. Разрешение 1 Гц. Точность 0,5 ppm. Амплитуда вых. сигнада: -130...+13 дБм. Разрешение 0,1 дБ. Фазовый шум:< -110 дБ@10кГц. Тип модуляции: AM. FM. PM, PSK, FSK, ASK. Внутренняя, внешняя модуляция. Режим пачек, качания частоты. Память: 100 настроек. Размеры: 435х110х390 мм. Вес: 6,6 кг.

  • Общие характеристики:

    • Параметры дисплея:
      Основной дисплей (частота) - 9 разрядов, LED
      Дисплей модуляции - 3 разряда, LED
      Дисплей выходного уровня - 4 разряда, LED
      Дисплей памяти - 2 разряда, LED
    • Память: 100 ячеек
    • Напряжение питания: 220 В ± 10%, 50/60 Гц
    • Размеры: 435х110х355 мм
    • Вес: 6,5 кг

    Частотные характеристики:

    • Диапазон: 100 кГц…200 МГц
    • Разрешение: 1 Гц

    Параметры модуляции:

    • Типы модуляции: АМ, ЧМ, ЧМ-стерео, ФМ, ЧМн, ФМн, АМн
    • Источник модуляции: внутренний, внешний
    • Источник модуляции: Диапазон: 20 Гц…15 кГц
      Форма: синус
      Разрешение: 1 Гц
      Входной уровень (внешний): 3 Впик
      Входной импеданс (внешний): 30 кОм

    Амплитудная модуляция (AM):

    • Источник модуляции: внутренний, внешний
    • Коэффициент АМ (глубина модуляции): 0….100%
    • Разрешение: 0,1 %
    • Точность: < ±(индиц.значение х 0,5%)
    • Искажения: < 0,4% (внутренняя, Fмод=1 кГц, диапазон 100 кГц..120 МГц); < 30% (внутренняя, Fмод=1 кГц, диапазон 120 МГц..120 МГц)

    Частотная модуляция (FM):

    • Источник модуляции: внутренний, внешний
    • Девиация частоты: 0…200 кГц
    • Разрешение: 1 Гц
    • Точность:  ±3% (внутренняя, Fмод=1 кГц)
    • Искажения: < 0,03 % (типичное, внутренняя, Fмод=1 кГц)

    Частотная модуляция стерео (Stereo FM):

    • Разделение каналов: > 60 дБ (Fмод=1 кГц)
    • Пилот-сигнал: 19 кГц ± 2 Гц
    • Разрешение мощности пилот сигнала:  1%
    • Вход модуляции: 20 Гц...15 кГц ± 0,1 дБ
    •  Искажения: < 0,05 % ( внутренняя, Fмод=1 кГц)

    Фазовая модуляция (PM):

    • Источник модуляции: внутренний, внешний
    • Диапазон: 0…3,14 радиан
    • Разрешение: 0,01 радиан
    • Точность: ±3% (внутренняя, Fмод=1 кГц)
    • Искажения: <0,5% (3,14 рад, внутренняя, Fмод=1 кГц)

    Частотная манипуляция (FSK):

    • Источник: внешний
    • Диапазон частот: 100 кГц…120 МГц
    • Режим: 2-х уровневый
    • Сдвиг частоты: 0….10 МГц
    • Разрешение:  1 Гц
    • Нелинейность АЧХ:  ±4 дБ

    Фазовая манипуляция (PSK):

    • Источник:  внешний
    • Диапазон частот: 100 кГц…120 МГц
    • Режим: 2-х уровневый
    • Сдвиг фазы: 0….6,28 рад
    • Разрешение: 0,01 рад

    Амплитудная манипуляция (ASK):

    • Источник: внешний
    • Диапазон частот: 100 кГц…120 МГц
    • Динамический диапазон: ≥ 80 дБ
    • Время нарастания/спадаСдвиг фазы: > 55 мкс
    • Входной уровень:  TTL: 1 - вкл, 0 - выкл

    Свипирование:

    • Начальная/конечная частота: 100 кГц...120 МГц
    • Разрешение:  1 Гц
    • Тип:  линейное
    • Направление: вверх, вверх-вниз
    • Шаг частоты: 1 Гц...10 МГц
    • Разрешение шаг частоты: 1 Гц
    • Нелинейность АЧХ: ±4 дБ

    Амплитудные характеристики:

    • Амплитуда: -130 дБм…+13 дБм (-17 дБмкВ…126 дБмкВ)
    • Разрешение: 0,1 дБ
    • Точность: ±1 дБ (≥-100 дБм); ±2 дБ (< -100 дБм)
    • Нелинейность АЧХ: ±1,0 дБ
    • КСВН: <1,5:1 (< 9 дБм)
    • Импеданс: 50 Ом

    Спектральные искажения:

    • Гармонические искажения: < -30 дБн
    • Негармонические искажения: < -40 дБн
    • Остаточные искажения: FM: < 2 Гц (типичное); АМ: < 0,05%; PM: <0,001 рад (типичное)
    • Фазовый шум: < -110 дБн/Гц @ 10 кГц

    Источник опорной частоты:

    • Частота: 10,000 МГц
    • Температурная стабильность:  < 0,5 ppm
    • Старение частоты:   < 0,5 ppm/год
    • Выход опорной частоты: 10,000 МГц

  • Комплект поставки АНР-2020

    № Наименование Количество
    1. Прибор 1
    2. Кабель питания 1
    3. Кабель BNC 1
