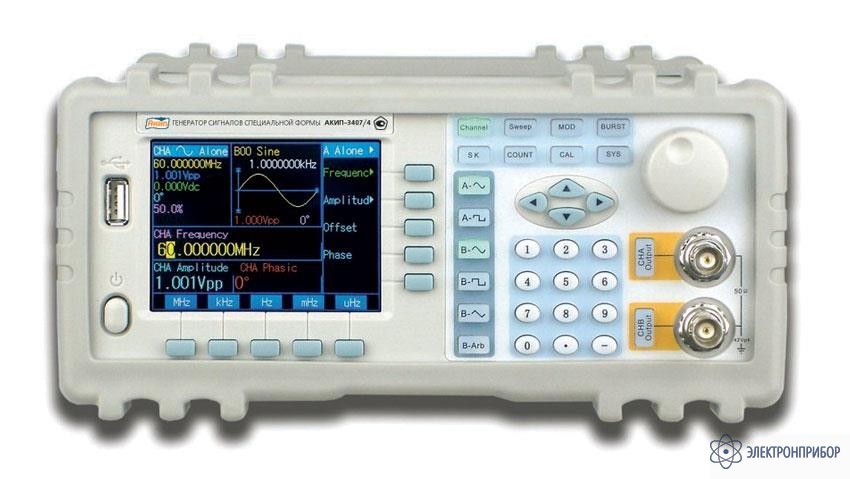

АКИП-3407/4 — генератор сигналов специальной формы
Код товара: 31374-
-
Гарантия
1 год
-
Производитель
Особенности генератора сигналов специальной формы АКИП-3407/4
- Диапазон частот: 40 мкГц - 60 МГц
- Формы сигнала: синус, меандр, импульс, постоянное смещение
- Режим формирования сигнала произвольной формы (32 вида) с частотой до 1 МГц
- Режимы АМ, ЧМ, ФМ, ЧМн, ФМн, свипирование
- Встроенный частотомер до 100 МГц (опция)
- Выход 1 мВ для малого сигнала
- Коэффициент заполнения импульса с разрешение до 0,1%
- Пакетный режим с функцией непрерывной корректировки фазы
- Амплитудная модуляция: 1% - 120% (выход B)
- Интерфейс RS-232 (опция USB)
- ЖК-дисплей с диагональю 9 см.
Генератор сигналов специальной формы АКИП-3407/4 построен на основе технологии прямого цифрового синтеза (DDS) и позволяет генерировать сигнал произвольной формы с разрешением 10 бит. На выходе A генератор АКИП-3407/4 выдает следующие стандартные формы сигналов: постоянное напряжение (DC), синус, меандр и импульс. Максимальный выходной уровень 10 В пик (на нагрузке 50 Ом), интервал формирования сигнала до 16000 точек.
На выходе B генератор АКИП-3407/4 позволяет генерировать любую из 32-х предустановленных произвольных форм сигнала с частой до 1 МГц, амплитудой до 10 В пик (на нагрузке 50 Ом) и длинной сигнала до 1024 точек. Генерация сигнала по выходу B происходит с разрешением 8 бит.
Генератор АКИП-3407/4 может оснащаться встроенным частотомером до 100 МГц (опция). Таким образом, в отличие от генераторов ГСС, в которых было недоступно одновременное отображение частоты внешнего сигнала и показаний частоты выходного сигнала, в АКИП-3407/4 такая функциональность обеспечивается. Это стало возможным благодаря использованию цветного жидкокристаллического экрана (графическая матрица высокого разрешения; диагональ 9 см).
-
-
Технические характеристики генератора сигналов специальной формы АКИП-3407/4
Параметр Значение Основные выходные параметры Частотный диапазон 40 мкГц – 60 МГц Разрешение 40 мкГц (40 мкГц – 1 кГц ) и 40 мГц (> 1 кГц ) Погрешность уст. частоты (5x10-5 + 40 мГц) Выходной уровень 2 мВпик-пик – 20 Впик-пик, разреш. 20 мВ (>2 В), 2 мВ (<2 В) Погрешность уст. уровня ±(1% + 2 мВ) Постоянное смещение ±10 В, разрешение 20 мВ, погрешность ±(1% + 20 мВ)) Длина памяти 4…16000 точек Разрешение ЦАП 10 бит Частота дискретизации 180 МГц Синусоида Коэффициент гармоник -50 дБн в диапазоне до 1 МГц -40 дБн в диапазоне 1 МГц – 20 МГц -30 дБн в диапазоне 20 МГц – 40 МГц КНИ (коэфф. нелин. искажений) ≤ 0,5% Меандр Время нарастания ≤ 20 нс Скважность 0,1 % - 99,9 % ТТЛ-выход Время нарастания/спада ≤ 20 нс Низкий уровень < 0,3 В Режим свипирования > 4 В Модуляция Виды модуляции АМ, ЧМ, ФМ, ЧМн, ФМн Коэффициент АМ 1…120% Девиация частоты ЧМ До 20% Девиация фазы ФМ 0°…360° Разрешение ФМ 11,25° Свипирование Режимы свипирования Линейное или логарифмическое, прямой и обратный ход Цикл свипирования 10 мс…60 с Погрешность установки ±7% от установки ±1,5% Выход частоты (MOD out) 100 мкГц…10 кГц; синус; 5 Впик-пик ± 2%; импеданс: 600 Ом Функциональный выход В Частотный диапазон 10 мГц…1 МГц; разреш. 10 мГц; погрешность уст. ±(0,001% + 10 мГц) Выходной уровень 50 мВпик-пик…20 Впик-пик (50 Ом); разреш. 20 мВ; погреш. Погрешность установки ≤ 5% ± 5 мВпик-пик (F ≤ 100 кГц) Выходное сопротивление 50 Ом Формы сигнала Синус, прямоугольник, треугольник, пила, лестница и др. (до 32 форм) Длина памяти 1024 точки Разрешение ЦАП 8 бит Частотомер (опция) Частотный диапазон 1 Гц…100 МГц Входной уровень 100 мВпик-пик…20 Впик-пик Общие данные ЖК-дисплей Цветной, диагональ 9 см, разрешение: 320х240 Напряжение питания 220 В (± 22 В), 47~53 Гц; Рабочие условия 0…40°С, 80% Интерфейс RS-232 Габаритные размеры 226 × 365 × 98 мм Масса 3 кг -
Комплект поставки АКИП-3407/4
№ Наименование Количество 1. CD software 1 2. Генератор сигналов специальной формы АКИП-3407/4 1 3. РЭ 1 4. Сетевой шнур 1 5. Соединительный кабель BNC- “крокодилы” 1 6. Соединительный кабель BNC-BNC 1 -
