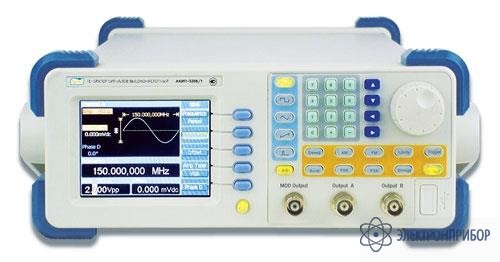

АКИП-3206/1 — генератор сигналов высокочастотный

Код товара: 31351

    • Гарантия

      1 год

    • Производитель

      АКИП

    Преимущества генератора сигналов высокочастотного АКИП-3206/1

    В генераторе сигналов высокочастотном АКИП-3206/1 используется технология DDS (прямой цифровой синтез), что обеспечивает генерацию сигнала с низким уровнем искажения и высокой стабильностью. Генератор имеет дополнительный функциональный выход для выдачи разнообразных форм выходных колебаний с частотой до 2 МГц (до 32-х форм, в том числе, синус, меандр, пила и др.).

    В базовой версии генератор АКИП-3206/1 имеет возможность использования различных видов модуляции: АМ, ЧМ, ФМн, ЧМн, обеспечивают формирование пачек радиоимпульсов (Burst), а также функцию свипирования сигнала (ГКЧ). Опционально возможно добавление режима импульсной модуляции (ИМ).

    Особенности генератора сигналов высокочастотного АКИП-3206/1

    • Прямой цифровой синтез частоты (DDS)
    • Выход А: диапазон частот до 80 МГц
    • Разрешение по частоте 1 мкГц
    • Погрешность установки частоты ±5×10-6
    • Режимы: AM, ЧМ, ФМ, ЧМн, ФМн, свипирование (ГКЧ), опционально - ИМ
    • Пакетный режим (Burst)
    • Выход B (формы сигнала): синусоидальный, прямоугольный, пила, треугольник, импульс
    • Диапазон 100 мкГц…2 МГц
    • Интерфейс RS-232 и USB (опция GPIB)
    • ЖК-дисплей с диагональю 9 см.

  • Технические характеристики генератора сигналов высокочастотного АКИП-3206/1:

    Параметр Значение
    Выходные параметры
    Частотный диапазон 100 мкГц – 80 МГц
    Разрешение 1 мкГц (Fc ≤ 80 МГц) и 1 Гц (Fc ≤ 80 МГц )
    Погрешность уст. частоты ±5×10-6
    Выходной уровень
    Диапазон - 117…13 дБм
    Разрешение 0,1 дБ
    Погрешность установки ослаблений аттенюатора ± 2 дБ
    Гармоники несущей < - 30 дБ (при уровне не превышающем 4 дБм)
    Субгармоники < - 40 дБс (при уровне не превышающем 4 дБм)
    Негармонические составляющие <- 40 дБс (при уровне не превышающем 4 дБм; смещение 5 кГц)
    КСВН < 1,5
    Паразитная модуляция немодулированного сигнала
    Паразитная ЧМ < 100 Гц (полоса: 0.3...3 кГц, RMS<110 МГц)
    ЧМ
    Девиация частоты Fc (несущая частота)/2 (Fc ≤ 80МГц)
    1 мкГц…100 кГц (Fc > 80 МГц)
    Разрешение 100 Гц
    Погрешность установки ± 5% от f несущей ± 50 Гц
    Частота Внутр.:100 мкГц…10 кГц (Fc ≤ 80 МГц); 100 мкГц…1кГц (Fc > 80 МГц)
    ЧМН
    Частотный диапазон F1 (F2) 100 мкГц…80 МГц (f манип. ≤ 10 кГц)
    80.000001 МГц…120 МГц (f манип. ≤ 2 кГц)
    120.000001 МГц…200 МГц (f манип. ≤ 2 кГц)
    200.000001 МГц…300 МГц (f манип. ≤ 2 кГц)
    Режим управления Внутренний или внешний (уровень ТТЛ, низкий уровень частота F1, высокий уровень частота F2)
    ФМН
    Диапазон P1 и P2 0…360°
    Несущая частота (FC) < 80 МГц
    Разрешение 0,1°
    Диапазон времени От 0,1 мс до 800 с
    Режим управления Внутренний или внешний (уровень ТТЛ, высокий уровень частота P2, низкий уровень частота P1)
    Пакетный режим
    Число импульсов в пакете От 1 до 10000 периодов (≤800 * Fc)
    Несущая частота < 80 МГц
    Период повторения От 0,1 мс до 800 с
    Режим управления Внутренний , одиночный, внешний (уровень ТТЛ)
    Свипирование (ГКЧ)
    Цикл качания 1 мс - 800 с (лин., Fc ≤ 80 МГц)
    от 100 мс до 800 с (лог., Fc ≤ 80 МГц)
    Время качания от 10 мс до 800 с (Fc > 80 МГц)
    Диапазон частот 100 мкГц…80 МГц
    80,000001 МГц…120 МГц
    120,000001 МГц…200 МГц
    200,000001 МГц…300 МГц
    Режимы свипирования Линейный или логарифмический (Fc ≤ 80 МГц); пошаговый (Fc > 80 МГц)
    ИМ (опция)
    Несущая частота Fc ≥ 9 кГц
    Диапазон частот Внеш.: 0…10 МГц (уровень ТТЛ)
    Время нарастания/спада < 15 нс
    АМ
    Коэффициент 0…120% (Fc ≤ 80 МГц, ≤ +4 дБм)
    0…80% (Fc > 80 МГц, ≤ +4 дБм)
    Диапазон частот АМ Внутр.: 100 мкГц…10 кГц
    Внеш.: 20 Гц…10 кГц
    Разрешение 1%
    Погрешность установки ±7% от уст. ±1,5%
    Выход сигнала АМ-модуляции
    Диапазон частот 100 мГц…10 кГц
    Форма сигнала Синус
    Амплитуда 5 Впик-пик ± 2%
    Импеданс 620 Ом
    Функциональный выход В
    Частотный диапазон Диапазон: 100 мкГц…2 МГц
    Разрешение: 100 мкГц
    Погрешность установки: ±5×10-6
    Формы сигнала Синус, прямоугольник, треугольник, пила, импульс
    Уровень Диапазон: 100 мВпик-пик…6 Впик-пик (откр.вых.); 50 мВпик-пик…3 Впик-пик (50 Ом)
    Разрешение: ± 0,1 мВпик-пик
    Погрешность установки ≤ 5% ± 5 мВпик-пик (F ≤ 100 кГц);
    Выходное сопротивление 50 Ом
    Перестраиваемая скважность 0.1% ~ 99,9% (Fc ≤ 10 кГц); разрешение 0,1%; погрешность: ±0,1
    10% ~ 90% (250кГц…1МГц); разрешение 5% ; погрешность: ±4
    Время нарастания/спада Импульс (прямоугольник) ≤ 500 нс
    Канал А/Канал B (синус) Фазовый диапазон: 0,0…360°
    Погрешность установки: -0,5°…+0,5° (Fc < 2 кГц)
    Общие данные
    ЖК-дисплей Цветной, диагональ 9 см, разрешение: 320 х 240 точек
    Напряжение питания 220 В ( 22 В), 47~53 Гц
    Потребляемая мощность <35 Вт
    Рабочая температура 0…40°С
    Интерфейс RS-232
    Габаритные размеры 255 × 370 × 100 мм
    Масса 4 кг

  • Комплект поставки АКИП-3206/1

    № Наименование Количество
    1. Генератор сигналов высокочастотный АКИП-3206/1 1
    2. Руководство по эксплуатации 1
