ADG 4302, ADG4302

Генераторы импульсов и сигналов

ADG-4302 — генератор сигналов функциональный

Код товара: 37090

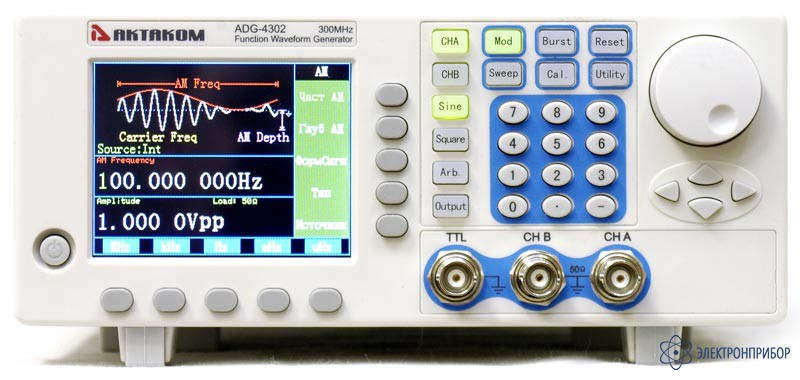

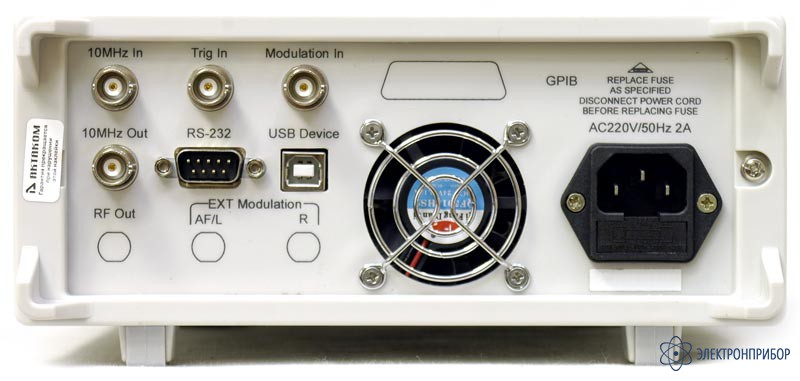

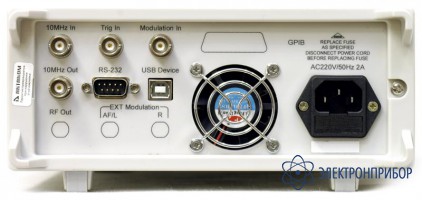

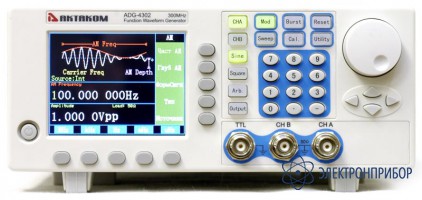

  • Генератор сигналов функциональный ADG-4302 Генератор сигналов функциональный ADG-4302 Генератор сигналов функциональный ADG-4302

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение функционального генератора сигналов ADG-4302

    Генератор сигналов ADG-4302 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении.

    Особенности функционального генератора сигналов ADG-4302

    • Два независимых канала
    • Технология прямого цифрового синтеза (DDS)
    • Высокая точность установки частоты и разрешение, низкий уровень искажений и шумов
    • 4 основных и 4 специальной формы сигнала
    • Модуляции: АМ, ЧМ, ЧМн, ФМн; вход внешней модуляции
    • Режимы формирования пачек импульсов и качания частоты (свипирование)
    • Сохранение и вызов данных
    • 4 ячейки памяти для сохранения и вызова данных
    • Цветной 3,5" ЖК дисплей с поддержкой отображения формы сигнала
    • Интерфейс USB device и RS-232
    • Питание: 220 В АС ±10%, 50 Гц±10%
    • Потребляемая мощность: < 40ВА
    • Габаритные размеры: 254x103x374 мм
    • Масса: 3,8 кг

  • Технические характеристики функционального генератора сигналов ADG-4302

    Параметр Значение
    Канал А Частота Частотный диапазон (синус) 1 мкГц ~ 300 МГц
    Частотный диапазон (прямоугольник 1 мкГц ~ 80 МГц
    Разрешение 1 мкГц (несущая частота ≤ 80 МГц) 1 Hz (несущая частота > 80 МГц)
    Точность ±1 ppm
    Форма Тип Синус, Прямоугольник
    Выходной уровень Диапазон -127 дБм ~ +13 дБм (-127 дБм ~ -117 дБм, типичное)
    Разрешение 0,1 дБ
    Точность ±1 дБ (выходной уровень ≥ -105 дБм)
    ±2 дБ (выходной уровень ≥ -117 дБм)
    КСВН < 1,8
    Выходной импеданс 50 Ом (типичное)
    Спектральная чистота Частотные искажения Гармонические: < -30 дБн (вых. уровень ≤ 4 дБм)
    Негармонические: <-40 дБн (вых. уровень ≤ 4 дБм, девиация несущей ≥ 5 кГц)
    Субгармоники: <-40 дБн (вых. уровень ≤ 4 дБм)
    Паразитная ЧМ: < 100 Гц (полоса: 0,3 ~ 3 кГц, СКЗ, < 110 МГц)
    Прямоугольник Время нарастания/спада ≤ 15 нс
    Выброс ≤5%
    Канал B Частота Диапазон 1 мкГц ~ 10 МГц
    Разрешение 1 мкГц
    Точность ±1 ppm
    Форма Тип Синус, Прямоугольник, Пила, Импульсный, Sync, экспонента, шумовой, DC
    Выходной уровень Амплитуда 1 мВпп - 10 Впп (50 Ом)
    2 мВпп - 20 Впп (высокий импеданс)
    Смещение ±5 Впик ac+dc (50 Ом¸)
    ±10 Впик ac+dc (высокий импеданс)
    Разрешение 10 мВпп
    Точность (1 кГц синус) ±(1% уст.знач. + 10 мВпп)
    Неравномерность АЧХ (1 кГц, 1 Впп, синус) ± 2%, выходная частота ≤ 1 МГц
    ± 5%, выходная частота ≤ 5 МГц
    ± 15%, выходная частота ≥ 5 МГц
    Выходной импеданс 50 Ом (типичное)
    Защита Короткое замыкание, реле перегрузки с автоматическим отключением входа
    Сигнал Прямоугольник Время нарастания/спада ≤ 50 нс Коэф. заполнения: 0.01%-99.99%
    Импульс Время нарастания/спада ≤ 50 нс
    Длительность: 200 нс ~ 20 с Разрешение: 20 нс
    Пила Симметрия: 0.0% ~ 100.0%
    Модуляция (Канал А) АМ Глубина 1~120% (несущая частота ≤ 80 МГц, вых. уровень ≤ 4 дБм) 1~80% (несущая частота > 80 МГц, вых. уровень ≤ 4 дБм)
    Разрешение 1%
    Точность ±(7% уст.значения +1.5%)
    Диапазон модуляции 1 мкГц ~ 20 кГц (внутренняя) 20 Гц ~ 20 кГц (внешняя)
    Искажения <2% (внутр. 1 кГц, глубина 30%, диапазон 0.3 ~ 3 кГц )
    Паразитная АМ <0.1% (полоса 0.05 ~ 15 кГц, AVG)
    ЧМ Макс. смещение частоты fc/2 (Несущая + девиация ≤80,1 МГц; несущая частота ≤ 80 МГц)
    0 ~ 100 кГц (несущая частота > 80 МГц)
    Разрешение девиации 1 мкГц (несущая частота ≤ 80 МГц) 100 Гц (несущая частота > 80 МГц)
    Точность ±(5% уст.значения +50 Гц)
    Диапазон модуляции 1 мкГц ~ 20 кГц (внутренняя, несущая частота ≤ 80 МГц)
    1 мкГц ~ 1 кГц (внутренняя, несущая частота > 80 МГц)
    20 Гц ~ 10 кГц (внешняя, несущая частота ≤ 80 МГц)
    20 Гц ~ 1 кГц (внешняя, несущая частота > 80 МГц)
    Искажения <2% (внутр. глубина 30%, диапазон 0.3 ~ 3 кГц , смещение > 10 кГц)
    ЧМн Несущая частота и частота скачка 1 мкГц ~ 80 МГц (диапазон FSK < 10 кГц)
    80.000001 МГц ~ 120 МГц (диапазон FSK < 2 кГц)
    120.000001 МГц ~ 200 МГц (диапазон FSK < 2 кГц)
    200.000001 МГц ~ 300 МГц (диапазон FSK < 2 кГц)
    Режим запуска Внутренний Внешний (TTL уровень, нижний - несущая частота, верхний - частота скачка)
    ФМн Диапазон фаз 0~360° (фаза 1, фаза 2)
    Разрешение 0,1°
    Период повторения 0,1 мс ~ 800 с
    Режим запуска Внутренний Внешний (TTL уровень, нижний - фаза 1, верхний - фаза 2)
    Вход внешней модуляции Диапазон уровней ±2,5 В
    Входной импеданс 15 кОм
    Частота DC ~ 10 кГц
    Формирование пачек импульсов (Канал А) (несущая частота ≤ 80 МГц) Кол-во импульсов 1 ~ 10000
    Период повторения 0,1 мс ~ 800 с
    Режим запуска Внутренний Внешний Стробирование (TTL уровень, верхний - выход открыт, нижний - закрыт) Однократный
    Свипирование (Канал А) Режим Линейный Логарифмический
    Время свипирования 1 мс ~ 800 с (линейный, несущая частота ≤ 80 МГц)
    100 мс ~ 800 с (логарифм., несущая частота ≤ 80 МГц)
    Шаг свипирования 10 мс ~ 800 с (линейный, несущая частота > 80 МГц)
    Частотные поддиапазоны 100 мкГц ~ 80 МГц; 80.000001 МГц ~ 120 МГц; 120.000001 МГц ~ 200 МГц; 200.000001 МГц ~ 300 МГц
    Режим запуска Внутренний Внешний: ≤ 1 кГц (линейный); ≤ 10 Гц (логарифм.); нараст./спад. фронт Ручной
    Тактирование Вход внешнего тактирования Частота: 10 МГц ± 35 кГц Амплитуда: 2 Впп ~ 5 Впп Входной импеданс: 2 кОм
    Выход внутреннего опорного генератора Частота: 10 МГц Ампоитуда: >2 Впп Выходной импеданс: 50 Ом (типичное)

  • Комплект поставки ADG-4302

    № Наименование Количество
    1. Генератор сигналов функциональный ADG-4302 1
    2. Кабель питания 1
    3. Кабель BNC 1
