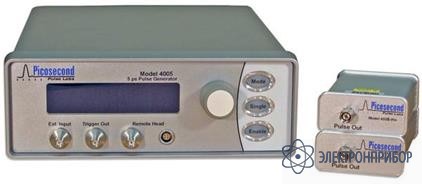

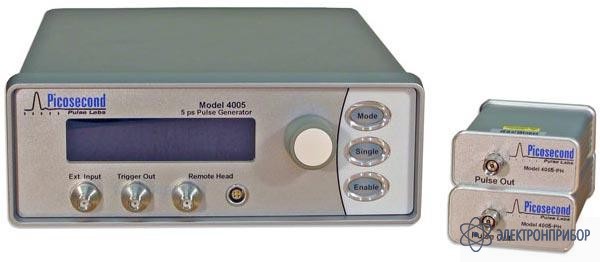

4005-DRV — генератор испытательных импульсов

Код товара: 31249
  • 37630-08

    Назначение генератора испытательных импульсов 4005-DRV:

    Генератор испытательных импульсов 4005-DRV предназначен для определения параметров переходных характеристик осциллографов, а именно времени нарастания, выброса и неравномерности вершины, и используются в качестве рабочих эталонов при их поверке и калибровке.

    Особенности генератора испытательных импульсов 4005-DRV:

    • Время нарастания/спада до 5 пс
    • Амплитуда импульсов 5 В
    • Период следования от 0,1 Гц до 1 МГц
    • Внутренняя или внешняя синхронизация
    • Малый джиттер до 1,5 пс скз
    • Выброс и неравномерность импульсов 2,5% и 0,5%

  • Технические характеристики генератора испытательных импульсов 4005-DRV

    Параметр Значение
    Выходные параметры
    Время нарастания 6 пс
    Макс. амплитуда на нагрузке 50 Ом 5 В
    Время спада 70 пс
    Выброс 20%
    Неравномерность ±7% до 1 нс
    ±2% свыше 1 нс
    Период следования 0,1 Гц…1 МГц
    Задержка вн. синхр. 60 нс
    внеш. синхр. 1 нс
    Джиттер 1,5 пс скз
    Общие данные
    Выходной разъем 1,85 мм
    Напряжение питания 220 В
    Габаритные размеры 76х19х254 мм
    Масса 3,6 кг

  • Комплект поставки 4005-DRV

    № Наименование Количество
    1. Генератор испытательных импульсов 4005-DRV 1
    2. Внешний формирователь 1

  • Файлы для 4005-DRV

Файлы для 4005-DRV
