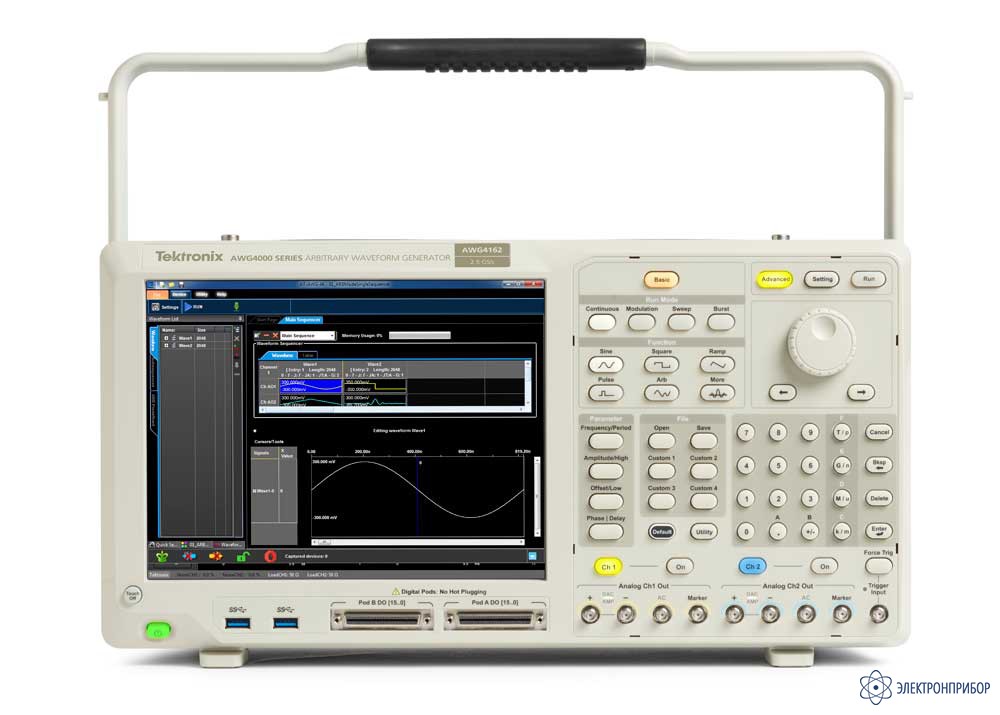

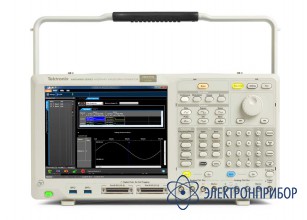

AWG4162 — генератор сигналов произвольной формы

Сохранить в PDF Распечатать
  • Описание генератора сигналов произвольной формы AWG4162:

    Непревзойденная гибкость, универсальность, удобство применения и возможность модернизации позволяют использовать генератор AWG4000 в качестве платформы для создания сигналов, обеспечивающей достижение предельно возможных характеристик разрабатываемых устройств.

    Возможности и преимущества генератора сигналов произвольной формы AWG4162:

    • Диапазон изменения частоты дискретизации от 100 выб./с до 2,5 Гвыб./с при разрешении по вертикали 14 разрядов гарантирует целостность всех параметров сигнала;
    • Пользователь может полностью модернизировать и конфигурировать генератор, активируя необходимые опции с помощью программного ключа;
    • Работа в двух режимах – базовом для генерирования сигналов стандартной и произвольной формы прямым цифровым синтезом (DDS) и расширенном для генерирования сигналов произвольной формы – обеспечивает превосходный баланс между удобством и гибкостью;
    • Два аналоговых канала и до 32 цифровых каналов – идеальное решение для разработки схем со смешанными сигналами;
    • Входной и выходной интерфейсы синхронизации обеспечивают синхронную работу нескольких приборов со шлейфовым подключением при необходимости увеличения числа выходных каналов;
    • Скорость выходных цифровых сигналов до 1,25 Гбит/с позволяет параллельно создавать высокоскоростные кодовые последовательности;
    • Один выход маркера на каждый аналоговый канал для запуска и синхронизации;
    • Три программно-конфигурируемых выходных тракта решают любые задачи тестирования;
    • Полнофункциональная последовательность на основе 16 384 задаваемых пользователем сигналов позволяет создавать сложные сигналы с эффективным использованием памяти, применяя бесконечные циклы, переходы и условные ветвления;
    • Каналы 1 и 2 (вместе с соответствующими цифровыми каналами) могут работать независимо с разными частотами выборки и последовательностями;
    • Прямое взаимодействие с ПО RFXpress ® упрощает создание сигналов для РЧ приложений;
    • Платформа на основе Windows с 10,1-дюймовым сенсорным экраном, кнопки на передней панели, клавиатура и мышь;
    • Небольшие размеры позволяют устанавливать генератор на стенде и переносить его между стендами;
    • Съёмный жёсткий диск гарантирует безопасность конфиденциальных данных;
    • Интерфейсы USB 3.0 и LAN для дистанционного управления генератором.

    Области применения генератора сигналов произвольной формы AWG4162:

    • Генерирование модулирующих сигналов и сигналов промежуточной частоты для тестирования устройств систем беспроводной связи и электронного оборудования военного назначения;
    • Тестирование и измерение характеристик проектируемых схем и компонентов;
    • Разработка и тестирование встраиваемых систем;
    • Разработка и тестирование устройств со смешанными сигналами;
    • Формирование тактовой частоты и системная синхронизация;
    • Воспроизведение реальных сигналов;
    • Исследовательская работа;
    • Генерирование сигналов для широкого круга приложений.
  • Технические характеристики генератора сигналов произвольной формы AWG4162:

    Определения
    Нормируемые характеристики (не помечаются) Нормируемые технические характеристики – характеристики прибора с пределами допустимого отклонения, значения которых гарантированы потребителю. Нормируемые технические характеристики проверяются в процессе производства и при поверке прибора путём прямых измерений значений параметров (раздел «Проверка производительности» Руководства по эксплуатации)
    Типовые характеристики (помечаются как "тип.") Типовые характеристики – характеристики прибора, представленные как типовые, но не гарантируемые показатели производительности. Данные значения параметров не гарантируются, но большая часть приборов будет иметь производительность на указанном уровне. Типовые характеристики не проверяются в процессе производства или при поверке прибора (раздел «Проверка производительности» Руководства по эксплуатации).
    Номинальные характеристики (не помечаются) Номинальные характеристики – характеристики прибора, обеспечиваемые при разработке. Номинальные характеристики не гарантируются, поэтому они не проверяются в процессе производства или при поверке прибора (раздел «Проверка производительности» Руководства по эксплуатации)
    Генератор сигналов произвольной формы AWG4162
    Параметр Значение
    Число аналоговых каналов 2
    Число цифровых каналов 0, 16 или 32 (опция)
    Маркеры 2
    Режимы работы
    Базовый Режим с прямым цифровым синтезом
    Сигналы стандартной формы Синусоидальный, прямоугольный, импульсный, пилообразный, шумоподобный, пост. напряжение, sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус
    Режимы работы Непрерывный, свипирующий, режим модуляции и пакетный режим
    Сигналы произвольной формы Частота выборки: 2,5 Гвыб./с, фикс.
    Разрешение по вертикали: 14 разрядов
    Длина сигнала: 16 384 точки
    Режимы работы (Расширенный)
    Расширенный Режим создания сигналов произвольной формы
    Режимы работы Непрерывный, задание последовательности, запуск, стробирование
    Частота выборки от 100 выб./с до 2,5 Гвыб./с, перестраивается
    Разрешение по вертикали 14 разрядов
    Длина сигнала от 64 до 64 млн. точек (1 млн = 2 20 ) с кратностью 64 точки для длины < 320 точек и 16 точек для длины ≥ 320 точек
    Стандартная конфигурация: 1 млн. точек
    Опция: 16, 32, 64 млн. точек
    Длина последовательности от 1 до 16 384 элементов
    Управление последовательностью Повторение сигнала, ожидание выполнения нескольких условий запуска (до 7 условий), ожидание появления нескольких событий (до 7 событий), переход при наличии событий (до 7 синхронных или асинхронных событий), переход (синхронный или асинхронный)
    Число повторений сигнала от 1 до 2 097 151 или неограниченное число
    Тип перехода Синхронный или асинхронный
    Цифровые каналы Стандартная конфигурация: нет
    Опция: 16 или 32
    Встроенный набор сигналов стандартной формы Пост. напряжение, синусоидальный, косинусоидальный, треугольный, прямоугольный, пилообразный, линейное нарастание и спад, импульсный, кардинальный синус, экспоненциальный, свипирующий
    Сигналы произвольной формы Задание по формуле, импорт файлов, определение пользователем
    Дополнительно Фильтр шумов для всех перечисленных сигналов
    Общие характеристики – Базовый режим
    Разъёмы SMA для выходов ЦАП и усилителя на передней панели
    Типы выходов Несимметричный или дифференциальный
    Выходное сопротивление 50 Ом (несимметр.) или 100 Ом (дифф.)
    Диапазон частот
    Синусоидальный сигнал от 1 мкГц до 600 МГц
    Прямоугольный сигнал от 1 мкГц до 330 МГц
    Импульсный сигнал от 1 мкГц до 330 МГц
    Пилообразный, экспоненциальное нарастание и спад от 1 мкГц до 30 МГц
    sin(x)/x, функция Гаусса, функция Лоренца, гаверсинус от 1 мкГц до 60 МГц
    Сигналы произвольной формы от 1 мкГц до 400 МГц
    Разрешение по частоте
    Синусоидальный, прямоугольный, импульсный, произвольной формы 1 мкГц или 15 разрядов
    Пилообразный, sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, гаверсинус 1 мкГц или 14 разрядов
    Погрешность частоты
    Сигналы стандартной формы ±10 -6 от установленного значения
    Сигналы произвольной формы ±10 -6 от установленного значения ±1 мкГц
    Синусоидальный сигнал
    Неравномерность (1 В пик-пик 1 кГц) от 0 до 600 МГц: ±0,5 дБ
    Гармонические искажения (1 В пик-пик ) от 1 мкГц до 10 МГц: < -60 дБн
    от 10 МГц до 50 МГц: < -55 дБн
    от 50 МГц до 200 МГц: < -40 дБн
    от 200 МГц до 600 МГц: < -28 дБн
    Гармонические искажения (1 В пик-пик , тип.) от 10 Гц до 20 кГц: < 0.1%
    Паразитные составляющие (1 В пик-пик ) от 1 мкГц до 10 МГц < -65 дБн
    от 10 МГц до 330 МГц: < -55 дБн
    от 330 МГц до 500 МГц: < -50 дБн
    от 500 МГц до 600 МГц: < -40 дБн
    Фазовый шум (1 В пик-пик , отстройка 10 кГц, тип.) 1 МГц: < -115 дБн/Гц
    10 МГц: < -110 дБн/Гц
    100 МГц: < -105 дБн/Гц
    600 МГц: < -90 дБн/Гц
    Прямоугольный сигнал
    Время нарастания/спада (тип.) 1 нс
    Выброс (1 В пик-пик , тип.) < 2%
    Джиттер (ср. кв., тип.) 50 пс
    Импульсный сигнал
    Длительность импульса/td> от 1 нс до (период - 1 нс)
    Разрешение 10 пс или 15 разрядов
    Коэффициент заполнения от 0,1 % до 99,9 % (действует ограничение по длительности импульса)
    Время нарастания/спада (тип.) 1 нс
    Выброс (1 В пик-пик , тип.) < 2%
    Джиттер (ср. кв., тип.) 50 пс
    Импульсный сигнал
    Длительность импульса от 1 нс до (период - 1 нс)
    Разрешение 10 пс или 15 разрядов
    Коэффициент заполнения от 0,1 % до 99,9 % (действует ограничение по длительности импульса)
    Время нарастания/спада от 800 пс до 1000 с
    Разрешение 1 пс или 15 разрядов
    Выброс (1 В пик-пик , тип.) < 2%
    Джиттер (ср. кв., тип.) 50 пс
    Пилообразный сигнал
    Линейность (< 10 кГц, 1 В пик-пик , симметрия 100 %, тип.) ≤ 0.1%
    Симметрия от 0 до 100 %
    Прочие сигналы
    Шумовая полоса частот (по уровню -3 дБ, тип.) 400 МГц
    Добавление шума При включении амплитуда выходного сигнала уменьшается на 50 %
    Уровень от 0 до 50 % от уст. значения амплитуды (В пик-пик )
    Разрешение 0.1%
    Сигналы произвольной формы
    Число элементов сигнала от 2 до 16 384
    Аналоговая полоса пропускания (по уровню -3 дБ, тип.) 400 МГц
    Время нарастания/спада (тип.) ≤ 800 пс
    Джиттер (ср. кв., тип.) 400 пс
    Постоянное напряжение
    На нагрузке 50 Ом, несимметр. от -2,5 В до 2,5 В
    Погрешность ±(1% от |уст. значения| +5 мВ)
    Постоянное напряжение
    На нагрузке 50 Ом, несимметричная от 1 мкГц до 350 МГц: от 5 мВ пик-пик до 5 В пик-пик
    от 350 МГц до 550 МГц: от 5 мВ пик-пик до 3 В пик-пик
    от 550 МГц до 600 МГц: от 5 мВ пик-пик до 2 В пик-пик
    На нагрузке 100 Ом, дифферинциальная от 1 мкГц до 350 МГц: от 10 мВ пик-пик до 10 В пик-пик
    от 350 МГц до 550 МГц: от 10 мВ пик-пик до 6 В пик-пик
    от 550 МГц до 600 МГц: от 10 мВ пик-пик до 4 В пик-пик
    Погрешность (синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда > 5 мВ пик-пик , нагрузка 50 Ом) ±(1% от установленного значения + 5 мВ)
    Частотная модуляция (ЧМ)
    Сигнал несущей Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы
    Источник модулирующего сигнала Внутренний или внешний
    Внутренний модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы
    Частота модуляции Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц
    Внешний модулирующий сигнал: до 10 МГц
    Пиковая девиация от 0 до 300 МГц
    Фазовая модуляция (ФМ)
    Сигнал несущей Стандартные (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы
    Источник модулирующего сигнала Внутренний или внешний
    Внутренний модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы
    Частота модуляции Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц
    Внешний модулирующий сигнал: до 10 МГц
    Девиация фазы от 0 ° до 180 °
    Частотная манипуляция (ЧМн)
    Сигнал несущей Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы
    Источник модулирующего сигнала Внутренний или внешний
    Внутренний модулирующий сигнал Прямоугольный
    Скорость манипуляции Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц
    Внешний модулирующий сигнал: до 10 МГц
    Скачкообразная перестройка частоты от 1 мкГц до 600 МГц
    Число манипуляций 2
    Фазовая манипуляция (ФМн)
    Сигнал несущей Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы
    Источник модулирующего сигнала Внутренний или внешний
    Внутренний модулирующий сигнал Прямоугольный
    Скорость манипуляции Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц
    Внешний модулирующий сигнал: до 10 МГц
    Скачкообразная перестройка фазы от -180° до +180°
    Число манипуляций 2c
    Широтно-импульсная модуляция (ШИМ)
    Сигнал несущей Импульсный сигнал
    Источник модулирующего сигнала Внутренний или внешний
    Внутренний модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шумоподобный, произвольной формы
    Частота модуляции Внутренний модулирующий сигнал: от 500 мкГц до 50 МГц
    Внешний модулирующий сигнал: до 10 МГц
    Диапазон девиации от 0 до 50% периода импульса
    Свипирование
    Тип Линейное, логарифмическое, ступенчатое и определяемое пользователем
    Сигналы Сигналы стандартной формы (кроме импульсных, пост. напряжения и шумоподобных), произвольной формы
    Время свипирования от 50 мкс до 2000 с
    Время удержания/возврата от 0 до (2000 с - 50 мкс)
    Разрешение по времени свипирования/удержания/ возврата 20 нс или 12 разрядов
    Погрешность общего времени свипирования (тип.) ≤ 0.4%
    Диапазон частот пуска/ останова Синусоидальный сигнал: от 1 мкГц до 600 МГц
    Прямоугольный сигнал: от 1 мкГц до 300 МГц
    Источник сигнала запуска Внутренний/внешний/ручной
    Пакетный режим
    Сигналы Сигналы стандартной формы (кроме пост. напряжения и шумоподобных), произвольной формы
    Тип С запуском или стробируемый
    Число периодов в пакете от 1 до 1000 000 или неограниченное число
    Внутренняя задержка запуска от 0 до 100 с
    Погрешность задержки внутреннего запуска (тип.) ±(0,1 % от уст. значения + 5 пс)
    Скорость внутреннего запуска от 0 до 500 с
    Интервал внутреннего запуска от 1 мкс до 500 с
    Разрешение внутреннего запуска 2 нс или 12 разрядов
    Габариты и масса
    Масса нетто 6,5 кг
    Масса брутто 11,5 кг
    Размер 233х439х199 мм
    Размеры прибора с упаковкой 498х457х574
    Минимальные зазоры не менее 50,8 мм с левой и задней сторон прибора
  • Комплект поставки AWG4162

    Наименование Количество
    1 Генератор сигналов произвольной формы AWG4162 1
    2 Шнур питания 1
    3 Краткое руководство пользователя 1
    4 Компакт-диск с прикладным ПО 1
    5 Компакт-диск с документацией 1
    6 Сертификат калибровки 1
    7 Сумка для принадлежностей 1
    8 Передняя крышка 1
    9 Кабель USB с разъёмами тип A – тип B, 0,9 м 1
    10 Стилус для сенсорного экрана 1
