Генераторы импульсов и сигналов

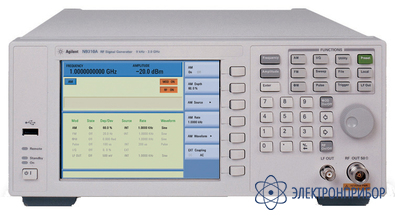

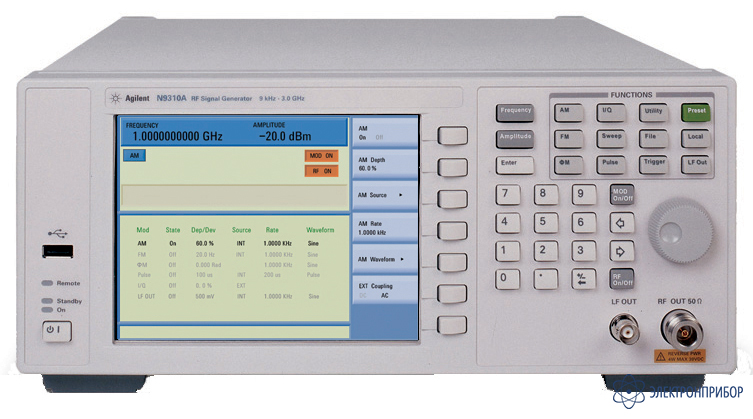

N9310A — генератор ВЧ

Код товара: 21624
  • 84935-22

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      84935-22 до 25.03.2027

    • Производитель

      Keysight (Agilent), США

    Назначение генератора сигналов N9310A:

    Генератор сигналов N9310A: Частотный диапазон от 9 кГц до 3 ГГц; Разрешение по частоте 0,1 Гц; Генерация непрерывных сигналов и сигналов с аналоговой модуляцией: АМ, ЧМ, ФМ, ИМ; Опция внешней векторной модуляции; Бюджетный ценовой вариант; Интерфейс USB; Масса 9,2 кг.

  • Технические характеристики генератора сигналов N9310A:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 9 кГц…3 ГГц
    Дискретность установки 0,1 Гц
    Погрешность установки ± 1 х 10-6 за год, есть вход для внешней опоры
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон -127…+13 дБмВт, устанавливается негарантированный уровень до +20 дБмВт
    Дискретность установки 0,1 дБ
    Погрешность установки уровня ± 1 дБ при частотах свыше 100 кГц
    КСВН < (1,6…1,8) в зависимости от частоты
    Выходное сопротивление 50 Ом, сечение 7/3 мм
    СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
    Фазовый шум -95 дБн/Гц при отстройке на 20 кГц на частоте 1 ГГц
    Паразитная ЧМ Не более 30 Гц скз
    Гармоники несущей ≤ - 30 дБн при уровне не более 0 дБмВт
    Негармонические составляющие ≤ -50 дБн при уровне не более 0 дБмВт
    ЧАСТОТНАЯ МОДУЛЯЦИЯ
    Девиация частоты 20 Гц…100 кГц с разрешением от 1 Гц до 1 кГц
    Частота модулирующего 20 Гц…80 кГц
    Коэффициент гармоник огибающей Не более 1%
    Погрешность девиации ±5%
    Источник модуляции Внутренний или внешний
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ
    Диапазон модуляции 0…100% с разрешением 0,1%
    Частота модулирующего колебания 20 Гц…20 кГц
    Погрешность установки Кам ±5*Кам%
    Коэффициент гармоник огибающей Не более 2%
    Источник модуляции Внешний или внутренний
    ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
    Коэффициент закрытия в паузе 40 дБ
    Время нарастания 3 мкс
    Длительность импульса 100 мкс минимум при периоде следования не менее 200 мкс
    Источник модуляции Внутренний или внешний
    ИСТОЧНИК ВНУТРЕННЕГО МОДУЛИРУЮЩЕГО КОЛЕБАНИЯ
    Диапазон частот 20 Гц…80 кГц, синус
    Разрешение 0,1 Гц
    Погрешность частоты ±0,005%
    ВНЕШНЯЯ ВЕКТОРНАЯ МОДУЛЯЦИЯ (ОПЦИЯ)
    Полоса модуляции 40 МГц
    Погрешность EVM 1…3% типично
    ОБЩИЕ ДАННЫЕ
    Габаритные размеры 132 х 320 х 400 мм
    Напряжение питания 115 / 230 В, 50 / 60 Гц
    Масса 9,2 кг
    Интерфейс USB для управления прибором и сохранения данных

  • Комплект поставки N9310A

    № Наименование Количество
    1. Генератор сигналов высокочастотный 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
