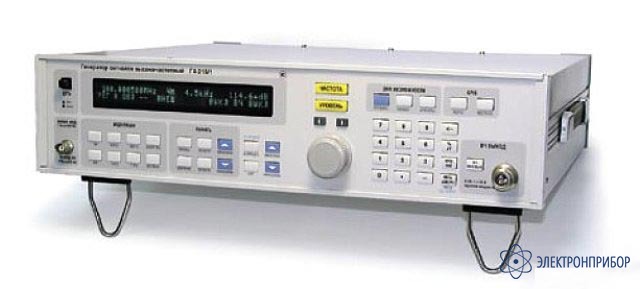

Г4-218/1 — генератор

Код товара: 21629
  • Назначение генератора сигналов ВЧ Г4-218/1:

    Генератор сигналов ВЧ Г4-218/1: Частотный диапазон 200 кГц … 1000 МГц; Погрешность установки частоты: ±2·10-7; Нестабильность частоты: ±1·10-8; Прямой цифровой синтез сигналов; Низкий уровень фазовых шумов; Высокое разрешение выходной частоты (1 Гц); Девиация частоты до 100 кГц (разр. 0,1 кГц); Коэффициент АМ до 100 % (разр. 0,1 %); Широкий диапазон установки выходного уровня (-127…13 дБм); Защита выхода от внешнего источника (25 Вт максимально); Запись в память до 300 профилей; Интерфейсы: GPIB, RS-232C; Масса 14 кг.

  • Технические характеристики генератора сигналов ВЧ Г4-218/1:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 200 кГц … 1000 МГц
    Дискретность установки 1 Гц
    Погрешность установки ± 2 x 10-7
    Нестабильность частоты ± 1,0 х 10-8
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон Минус 127…13 дБм на нагрузку 50 Ом
    Дискретность установки 0,1 дБ
    Погрешность установки уровня ± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм
    Погрешность установки ослаблений аттенюатора ± 1,0 дБ (минус 4. ..13 дБм)
    ± 1,5 дБ (минус 4.. .минус 37 дБм)
    ± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37...минус 127 дБм)
    Гармоники несущей ≤ минус 30 дБ при уровне не превышающем 10 дБм
    Субгармоники ≤ минус 25 дБс (> 550 МГц)
    Негармонические составляющие ≤ минус 50 дБс (< 137,5 МГц);
    ≤ минус 60 дБс (137,5…1000 МГц)
    Плотность фазовых шумов < 120 дБс/Гц при отстройке на 20 кГц от несущей 500 МГц
    КСВН < 1,5
    Выходное сопротивление 50 Ом
    ПАРАЗИТНАЯ МОДУЛЯЦИЯ НЕМОДУЛИРОВАННОГО СИГНАЛА
    Паразитная ЧМ < 30 Гц (< 137,5 МГц)
    < 5 Гц (137,5…275 МГц)
    < 10 Гц (275…550 МГц)
    < 20 Гц (550…1000 МГц)
    Паразитная АМ < -65 дБс в полосе 50 Гц…15 кГц
    МОДУЛЯЦИЯ
    Внутренняя модуляция 10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц)
    Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц
    Погрешность установки ± 1 % (100 Гц...20 кГц); ± 5 % (до 100 Гц)
    Внешняя модуляция АМ: 50 Гц…20 кГц
    ЧМ: 50 Гц…100 кГц
    Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц)
    ЧМ СИГНАЛ
    Девиация частоты 0,0…100 кГц
    Дискретность установки 0,1 кГц
    Погрешность установки ± 10 % при значении девиации 0,6. ..1,6 кГц
    ± 15 % при значении девиации 1,6. ..100 кГц
    Коэффициент гармоник огибающей < 2 % (частота модуляции 1 кГц; девиация 75 кГц)
    Паразитная АМ < 2 % (1…1000 МГц, модуляция 1 кГц, макс. девиация)
    АМ СИГНАЛ
    Коэффициент АМ 0,0…100 % (уровень несущей ≤ 7 дБм)
    Дискретность установки 0,1 %
    Погрешность установки От ± 5 % при коэф. AM до 90 %
    Коэффициент гармоник огибающей < 10 % (5...50 %)
    < 20 % (50...90 %)
    ОБЩИЕ ДАННЫЕ
    Защита выхода Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное
    Габаритные размеры 115 х430 х 410 мм
    Напряжение питания 115 / 230 В, 50 / 60 Гц
    Масса 14 кг
  • Комплект поставки Г4-218/1

    Наименование Количество
    1. Генератор сигналов ВЧ Г4-218/1 1
    2. Сетевой шнур 1
    3. Соединительный кабель N-типа 1
    4. Предохранитель 1
    5. Руководство по эксплуатации 1
