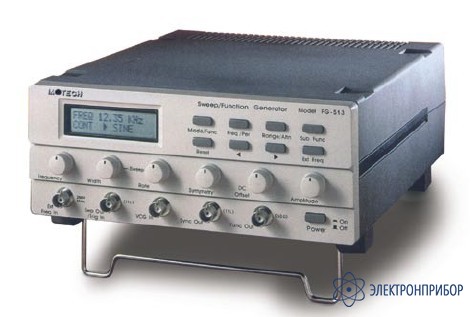

FG-513 — генератор + частотомер

Код товара: 21712

  • Краткие характеристики FG-513:

    • Частотный диапазон 2 Гц ... 13 МГц
    • Форма сигналов: синус, меандр, треугольник, пила, ТТЛ импульсы, постоянный уровень
    • Режимы генерации: непрерывно, синхрозапуск, стробирование
    • Внешнее управление частотой
    • Выход синхросигнала (ТТЛ импульсы)
    • Cинхросигнал: 2 Гц…24 МГц
    • Линейное и логарифмическое свипирование
    • Регулировка асимметрии и коэффициента заполнения
    • Встроенный 7-разрядный частотомер (частота, период)
    • Высокостабильный опорный генератор с температурной компенсацией ТСХО (опция)
    • Оптимальное соотношение цены и качества

  • Технические характеристики FG-513:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 2…20 Гц / 20…200 Гц / 0,2…2 кГц / 2…20 кГц / 20…200 кГц / 0,2…2 МГц / 2…13 МГц
    Дискретность установки 4 разряда
    Погрешность установки ± 0,01 % (до 100 кГц)
    Выходной уровень -5…5 Впик на 50 Ом (-10…10 Впик без нагрузки)
    Аттенюатор 0 / 20 / 40 дБ; плавно 0…20 дБ
    Постоянное смещение -5…5 В на 50 Ом (-10…10 В без нагрузки)
    Асимметрия формы 10…90 % (до 1 МГц)
    Выходной импеданс 50 Ом (± 2 %)
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник < 1 % (< 100 кГц)
    < -30 дБ (100 кГц…2 МГц)
    < -25 дБ (> 2 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Длительность фронта/среза < 25 нс (-5…5 В, 50 Ом)
    Неравномерность и выбросы < 10 % (-5…5 В, 50 Ом)
    ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ Коэффициент нелинейности < 1 % (до 100 кГц)
    СВИПИРОВАНИЕ Режимы свипирования Линейное или логарифмическое
    Глубина свипирования 1 : 10
    Цикл свипирования 10 мс…5 с (100 Гц…0,2 Гц)
    СИНХРОВЫХОД Выходной импеданс 50 Ом (± 2 %)
    Частотный диапазон ТТЛ импульсы: 2 Гц…24 МГц
    ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ Мин. длительность импульсов 50 нс, ТТЛ-импульсы
    Макс. частота импульсов 5 МГц
    ВХОД ВНЕШНЕГО УПРАВЛЕНИЯ ЧАСТОТОЙ Выходной импеданс 10 кОм (± 5 %)
    Глубина регулирования 1 : 100 при входном уровне 0…10 В
    ЧАСТОТОМЕР Диапазон измерения Частота: 5 Гц…100 МГц
    Период: 0,2 с…10 нс
    Дискретность измерения 7 разрядов
    Погрешность измерения ± (10-5 + 1 ед. счета)
    Измерительный вход Чувствительность: 50 мВ ср.кв. (синусоида 50 МГц); 100 мВ ср.кв. (синусоида 100 МГц)
    Аттенюатор: х1, х20
    Фильтр: ФНЧ (вкл. / выкл.)
    Опорный генератор Частота: 10 МГц
    Нестабильность: ± 10-5 (0 °С…50 °С)
    Опорный генератор ТСХО (опция) Тип: ТСХО (с температурной компенсацией)
    Частота: 10 МГц
    Нестабильность: ± 10-6 / год; ± 10-6 на 1 °С (0…40 °С); ± (5 х 10-7 ) при изменении напряжения питания на ± 5 %
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 / 220 В, 50 / 60 Гц
    Габаритные размеры 220 x 86 x 300 мм
    Масса 3,5 кг
    Комплект поставки Шнур питания (1), руководство по эксплуатации

  • Комплект поставки FG-513

    № Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Документация 1
