Генераторы импульсов и сигналов

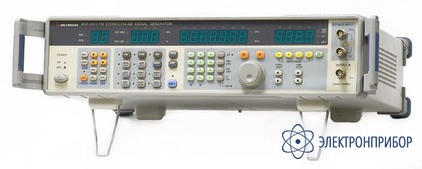

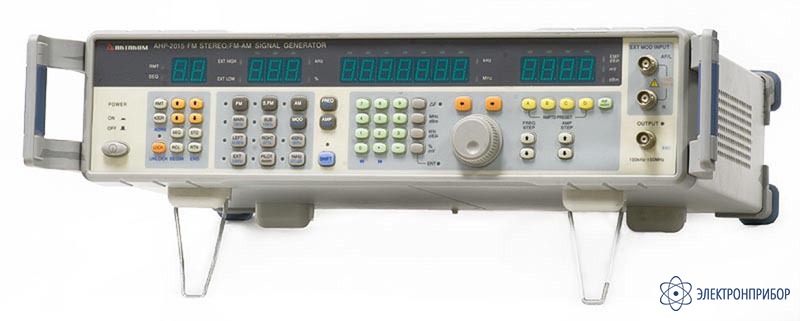

АНР-2015 — генератор

Код товара: 21177

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение высокочастотного генератора АНР-2015:

    Высокочастотный генератор АМ/ЧМ-сигналов специальной формы АНР-2015: частотный диапазон 100 кГц ... 300 МГц, выходной уровень –121 дБм ... + 7 дБм, на нагрузку 50 Ом, АМ, ЧМ, ЧМ-стерео, запись/считывание до 100 профилей, RS-232, GPIB (опция), питание 220 В, габаритные размеры 115х430х310 мм, масса 4,5 кг.

    Особенности высокочастотного генератора АНР-2015:

    • Частотный диапазон 100 кГц ... 300 МГц;
    • Выходной уровень –121 дБм ... +7 дБм, на нагрузку 50 Ом;
    • Погрешность установки ± 5x10–6;
    • Процессорное управление;
    • ЧМ-стерео модуляция;
    • Запись/считывание до 100 профилей;
    • Подсветка клавиш управления;
    • Четыре цифровых дисплея (частота/уровень/глубина АМ/девиация ЧМ);
    • RS-232;
    • GPIB (опция).

  • Технические характеристики высокочастотного генератора АНР-2015:

    Параметр Значения
    Выходная частота
    Диапазон 100 кГц ... 300 МГц
    Дискретность установки 100 Гц
    Индикация частоты 6 разрядов, СДИ табло
    Погрешность установки ± 5x10–6
    Выходной уровень
    Диапазон –8 дБм ... 120 дБм, без нагрузки;
    –121 дБм ... + 7 дБм, на нагрузку 50 Ом
    Индикация уровня 4 разряда, СДИ табло
    Погрешность установки ± 1,5 дБ (при 120 дБм)
    Погрешность аттенюатора ± 2 дБ (–8 ... 20 дБм)
    Неравномерность АЧХ ± 1,5 дБ
    Уровень паразитного сигнала ≤ –30 дБ
    КСВН ≤1,2
    Выходное сопротивление 50 Ом
    Модуляция
    Частота внутренней модуляции 400 Гц, 1 кГц
    Уровень внешней модуляции 3 Впик-пик ± 4%
    Вход внешней модуляции 10 кОм
    ЧМ модуляция
    Девиация частоты 0 ... 100 кГц
    Индикация девиации 3 разряда, СДИ табло
    Погрешность установки ± 10 %
    Коэф. гармоник огибающей (девиация 75 кГц) ≤0,06% (10,7 МГц), ≤0,1% (в других диапазонах)
    АМ модуляция
    Глубина АМ 0 ... 60%
    Дискретность установки 0,1%
    Погрешность установки ± 5% (в диапазоне 100 кГц ... 110 МГц), ± 10% (в других диапазонах)
    Индикация коэффициента АМ 3 разряда СДИ табло
    Частота внешней модуляции 20 Гц ... 15 кГц ± 1дБ (относительно 1 кГц)
    Коэф. гармоник огибающей (глубина АМ 30%) ≤0,65% (в диапазоне 400 кГц ... 30 МГц), ≤1,5% (в других диапазонах)
    Режим стерео
    Разделение стерео-каналов ≥55 дБ (400 Гц ... 1 кГц)
    ≥35 дБ (100 Гц ... 10кГц)
    ≥30 дБ (50 Гц ... 15 кГц)
    Пилот-сигнал 19 кГц ± 2%
    Память
    Режим программирования Запись до 4-х значений выходного уровня
    Запись до 100 профилей
    Питание 220 В
    Габаритные размеры 115х430х310 мм
    Масса 4,5 кг

  • Комплект поставки АНР-2015

    № Наименование Количество
    1. Высокочастотный генератор АНР-2015 1
    2. Соединительный кабель BNC 1
    3. Кабель питания 1
    4. Предохранитель 1
    5. Руководство по эксплуатации 1
