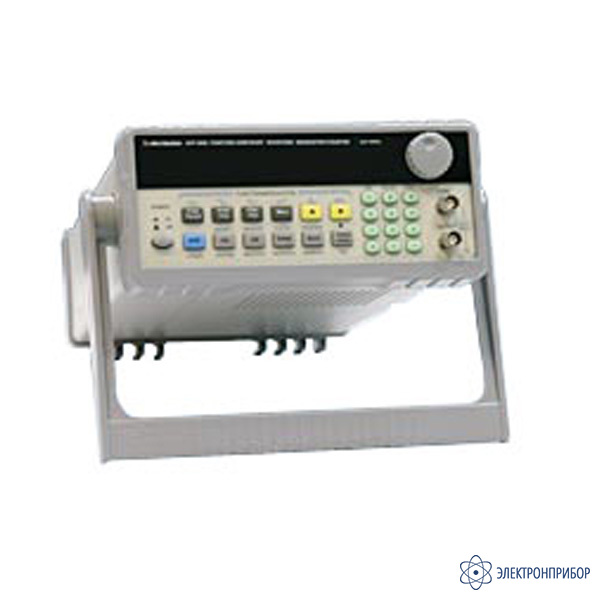

АНР-2012 — генератор

Код товара: 21176

  • Назначение генератора сигналов АНР-2012:

    Генератор сигналов АНР-2012 может использоваться в качестве низкочастотного генератора, высокочастотного генератора или генератора сигналов специальной формы и применяться при настройке и регулировке различной радиоэлектронной аппаратуры, медицинских приборов, в вибрации и акустике.

    Генератор сигналов АНР-2012: 27 видов форм выходного сигнала; частотный диапазон 1 мкГц ... 120 МГц, выходной уровень 100 мкВ ... 10 Впик-пик (в зависимости от частоты) на нагрузке 50 Ом, частотомер 0,001 Гц ... 100 МГц, память формы сигнала 4096 точек, сохранение и вызов 10 настроек, RS-232, габариты 255х370х100 мм, масса 2,7 кг.

    Особенности генератора сигналов АНР-2012:

    • Использование прямого цифрового синтеза;
    • Диапазон частот для основных форм выходного сигнала 1 мкГц ... 120 МГц;
    • Разрешение по частоте 1 мкГц;
    • Амплитуда выходного сигнала 100 мкВ ... 10 В пик;
    • Разрядность ЦАП 10 бит;
    • Частота дискретизации 200 МГц;
    • Память формы сигнала 4096 точек;
    • Сохранение и вызов 10 настроек;
    • 27 видов форм выходного сигнала;
    • Формирование сигнала произвольной формы (до 8 — опция);
    • Широкий диапазон частот встроенного частотомера (до 100 МГц);
    • Интерфейс RS-232;
    • GPIB (опция).

  • Технические характеристики генератора сигналов АНР-2012:

    Параметр Значения
    Выходные параметры
    Частотный диапазон 1 мкГц ... 120 МГц
    Погрешность установки частоты ± (5x10–6 x F + 1 мкГц)
    Разрешение 1 мкГц
    Выходной уровень 100 мкВ ... 10 Впик-пик (в зависимости от частоты) на нагрузке 50 Ом
    Погрешность установки уровня на 1 кГц ± (0,01 x U + 0,2 мВ)
    Неравномерность АЧХ ± 3%
    Постоянное смещение ± 10 В на 50 Ом, разрешение 1 мкВ, погр. ± (1% + 10 мВ)
    АМ
    Коэффициент АМ 1 ... 120% (АМ), разрешение 0,1%
    Синусоида
    Коэффициент гармоник –50 дБн
    Меандр
    Время нарастания/спада <15 нс
    Скважность 0,1% ... 99,9%
    Произвольная форма
    Диапазон частот 1 мкГц ... 100 кГц
    Частота дискретизации 200 МГц / 300 МГц
    Разрешение по вертикали 12 бит для синуса и меандра, 10 бит для остальных форм
    Разрешение по горизонтали 4096 точек
    Формы сигналов Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1 ... 99,9%), логарифм, экспонента и др.
    Диапазон 40 ... 120 МГц
    Выходной уровень 13 дБмВт
    Неравномерность АЧХ ± 1 дБ
    Ослабление выходного сигнала – 76 ... 0 дБ с разрешением 0,1 дБ
    Частотомер
    Диапазон частот 0,001 Гц ... 100 МГц
    Индикатор 9,5 разрядов
    Питание 220 В
    Габаритные размеры 255х370х100 мм
    Масса 2,7 кг

  • Комплект поставки АНР-2012

    № Наименование Количество
    1. Генератор сигналов АНР-2012 1
    2. Провода соединительные N-типа 1
    3. Кабель питания 1
    4. Руководство по эксплуатации 1
