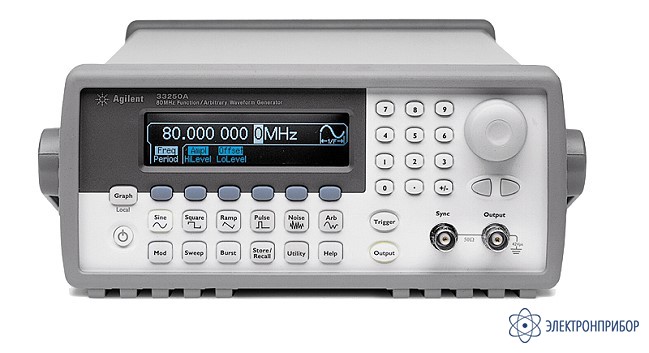

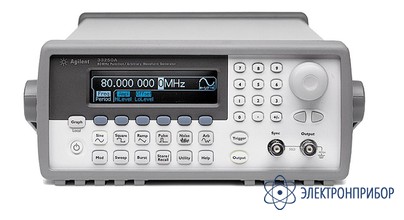

33250A — генератор

Код товара: 21718
  • 52150-12

    Краткие характеристики прибора 33250A:

    • Диапазон частот от 1 мкГц до 80 МГц для синуса и меандра
    • Пила, треугольник, шум, постоянное смещение, импульс с регулируемым временем нарастания
    • Разрешение по вертикали 12 бит, частота дискретизации 200 МГц, память 64 тысячи точек
    • Режимы модуляции: АМ, ЧМ (внешняя и внутренняя)
    • Режим ГКЧ
    • Графический режим для визуального подтверждения установленной формы сигнала
    • Цветной графический дисплей
    • ПО для редактирования формы сигнала, интерфейсы, RS, GPIB, USB - опция

  • Технические характеристики прибора 33250A:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 1 мкГц - 80 МГц
    Разрешение 1 мкГц
    Погрешность уст-ки частоты ±2x10-6
    Выходной уровень 10 мВ…10 Впик-пик на нагрузке 50 Ом
    СИНУСОИДА Погрешность установки уровня на 1 кГц ±(1%+1 мВ)
    Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 10 МГц
    0,2 дБ для частот от 10 МГц до 50 МГц
    0,4 дБ для частот от 50 МГц до 80 МГц
    Коэффициент гармоник ≤ -60 дБн (0,2%) до 1 МГц
    < -57 дБн до 5 МГц
    < -37 дБ до 80 МГц
    ПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон (пик. знач. AC+DC) ±5 В на нагрузке 50 В
    Погрешность установки ±1%
    МЕАНДР Частотный диапазон 1 мкГц - 80 МГц
    Время нарастания/спада < 8 нс
    Выброс < 5%
    Перестраиваемая скважность 20% - 80% (до 25 МГц)
    40% - 60% (до 50 МГц)
    Погрешность установки скважности ±1%
    Джиттер 75 пс
    ПИЛА, ТРЕУГОЛЬНИК Диапазон частот 1 мкГц – 1 МГц
    Нелинейность < 0,1%
    Перестраиваемая скважность 0,0% – 100,0%
    ИМПУЛЬС Диапазон частот 500 мкГц – 50 МГц
    Длительность импульса От 8 нс
    Перестраиваемое время нарастания 5 нс – 1 мс
    Выброс < 5%
    Джиттер 50 пс
    ШУМ Полоса частот (белый шум) 50 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 1 мкГц – 25 МГц
    Длина памяти 1 - 64 тысячи точек
    Разрешение ЦАП 12 бит (включая знак)
    Частота дискретизации 200 МГц (фильтр полосы 50 МГц)
    Память 4 ячейки
    Встроенные сигналы Нарастающая и спадающая экспонента, кардиосигнал, sin x/x
    АМ, ЧМ Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний / внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
    Девиация частоты До 80 МГц (пиковая)
    Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 254 x 104 x 374 мм
    Масса 4,6 кг

  • Комплект поставки 33250A

    № Наименование Количество
    1. Прибор 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. Программное обеспечение 1
    5. USB или RS-232 кабель 1
