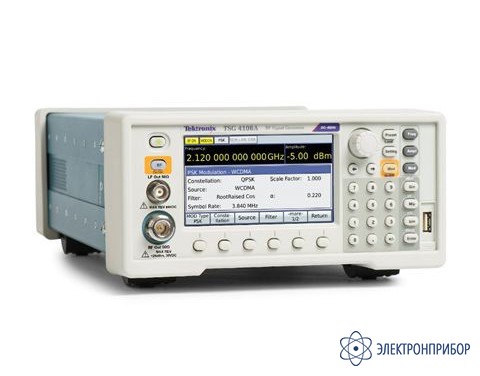

TSG4106A M01 — векторный генератор РЧ сигналов

Код товара: 39841
  • 61668-15

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61668-15 до 15.09.2025

    • Производитель

      Tektronix, США

    Описание векторного генератора РЧ сигналов TSG4106A M01:

    Векторный генератор сигналов серии TSG4106A M01 обладает характеристиками прибора среднего ценового диапазона с полосой модуляции до 200 МГц, но предлагается по цене РЧ генераторов начального уровня. В генераторе используется новый метод создания сигналов с минимальным уровнем паразитных составляющих, низким фазовым шумом (-113 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц) и превосходным разрешением по частоте (1 мкГц на любой частоте). Аналоговая модуляция доступна в генераторах серии TSG4100A базовой конфигурации. Простое программное обновление по месту эксплуатации позволяет расширить функциональность более сложными векторными и цифровыми видами модуляции, обеспечивая гибкость конфигурации и защиту инвестиций. Эти приборы дополняют ведущие в отрасли решения для тестирования РЧ устройств, такие как USB-анализатор спектра RSA306 и комбинированные осциллографы MDO4000B и MDO3000.

    TSG4106A M00 - прибор поставляется с термостатированным генератором тактовой частоты.

    TSG4106A M01 - прибор почтавляется с генератором тактовой частоты, управляемым напряжением.

    Особенности векторного генератора РЧ сигналов TSG4106A M01:

    • Генерирование аналоговых и векторных/цифровых сигналов в диапазоне частот от 0 до 6 ГГц;
    • Типовая погрешность амплитуды ≤±0,30 дБ (для немодулированного сигнала 0 дБм при 22 ºC) в диапазоне частот от 10 МГц до 6 ГГц;
    • Входы модулирующих сигналов I/Q (полоса 400 МГц);
    • Модуляция ASK, FSK, MSK, PSK, QAM, VSB и специальные сигналы I/Q;
    • Генерирование сигналов с аналоговой и векторной/цифровой модуляцией;
    • Двухканальные генераторы модулирующих сигналов произвольной формы;
    • Аналоговая модуляция (в базовой конфигурации);
    • Обновление с помощью программного ключа для поддержки векторной/цифровой модуляции по минимальной цене;
    • Приложения для создания модулированных сигналов GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC и TETRA;
    • Интерфейсы USB, GPIB, RS-232 и LAN;
    • Масса 5,6 кг;
    • Высота 2U и ширина ½19 дюймов.

  • Технические характеристики векторного генератора РЧ сигналов TSG4106A M01:

    Параметр Значение
    Частота
    Выходной разъем BNC от 0 до 62,5 МГц
    Выходные разъемы N-типа от 950 кГц до 6,0 ГГц
    Разрешение установки частоты 1 мкГц на любой частоте
    Время перестройки <8 мс (±1 х 10-6)
    Погрешность частоты <(10–18 + погрешность тактового генератора) × fc
    Стабильность частоты 1·10–11 (дисперсия Аллана 1 с)
    Выходной разъем BNC на передней панели
    Диапазон частот от 0 до 62,5 МГц
    Амплитуда от 1,00 Вср.кв. до 0,001 Вср.кв. (от –47 до +14,96 дБм)
    Смещение ±1,5 В постоянное
    Разрешение смещения 5 мВ
    Макс. размах 1,817 В (амплитуда + смещение)
    Разрешение амплитуды <1 %
    Погрешность амплитуды ±0,7 дБ
    Гармонические составляющие (тип.) <–40 дБн
    Паразитные составляющие (тип.) <–65 дБн
    Режим связи выхода Связь по постоянному току, 50 Ом ±2 %
    Импеданс 50 Ом
    Защита от подачи внешнего сигнала ±5 В пост.
    КСВ (тип.) < 1,6 :1
    Выходной разъем N-типа на передней панели
    Выходная мощность от +16,5 до –110 дБм (< 4 ГГц)
    от +10 до –110 дБм (от 4 до 6 ГГц)
    Выходное напряжение от 1,5 В ср.кв. до 0,7 мкВ ср.кв. (< 4 ГГц)
    Разрешение амплитуды 0,01 дБм
    Импеданс 50 Ом
    Режим связи выхода Связь по переменному току, 50 Ом
    КСВ (тип.) < 1,5 (от 2 МГц до 2 ГГц)
    < 1,8 (от 2 ГГц до 6 ГГц)
    Защита от подачи внешнего сигнала 30 В пост., +25 дБм
    Спектральная чистота выходного РЧ сигнала
    Субгармоники Нет
    Гармонические составляющие (максимальные) Выходной уровень < 0 дБм, немодулированный сигнал, 1 ГГц < -30 дБн
    Гармонические составляющие (тип.) (выходной уровень < 0 дБм) < -35 дБн, немодулированный сигнал, частота несущей < 2 ГГц
    Паразитные составляющие (тип.)
    < -68 дБн
    < -60 дБн
    < -55 дБн
    < -55 дБн    		 Выходной уровень -10 дБм, немодулир. сигнал
    > 10 кГц от несущей (от 950 кГц до 1 ГГц)
    > 10 кГц от несущей (от 1 до 2 ГГц)
    > 10 кГц от несущей (от 2 до 4 ГГц)
    > 10 кГц от несущей (от 4 до 6 ГГц)
    Остаточная ЧМ (тип.) 1 Гц ср.кв. (в полосе частот от 300 Гц до 3 кГц)
    Остаточная АМ (тип.) 0,006 % ср.кв. (в полосе частот от 300 Гц до 3 кГц)
    Фазовый шум SSB Выходной уровень +5 дБм (от +18 до +28 °C)
    Макс. фазовый шум SSB на несущей 1 ГГц (выходной уровень +5 дБм, от +5 до +40 °C )
    Отстройка 1 кГц
    Отстройка 10 кГц
    Отстройка 20 кГц
    Отстройка 1 МГц
    Отстройка 2 ГГц
    Отстройка >3 ГГц
    -95 дБн/Гц
    -106 дБн/Гц
    -107 дБн/Гц
    -120 дБн/Гц
    -118 дБн/Гц
    -120 дБн/Гц
    Регулировка фазы (выходы на передней панели)
    Максимальный сдвиг фазы ±360º
    Разрешение фазы 0,01º (от 0 до 100 МГц)
    0,1º (от 100 МГц до 1 ГГц)
    1,0º (от 1 до 6 ГГц)
    Генератор тактовой частоты на основе ГУН (опция М01)
    Начальная погрешность при калибровке (после 20-минутного прогрева, от +18 до +28 ºC) <±0,5·10-6
    Температурный дрейф (от 0 до +40 °C) < ±5,0·10-6
    Относительный уход частоты <±3,0·10-6 в год
    Вход генератора тактовой частоты
    Частота 10 МГц, ±2·10-6
    Амплитуда от 0,5 Впик-пик до 4 Впик-пик (от –2 до +16 дБм)
    Входное сопротивление 50 Ом, связь по переменному току
    Выход генератора тактовой частоты
    Частота 10 МГц, синусоидальный сигнал
    Выходное сопротивление 50 Ом, связь по пост. току
    Амплитуда > 7,5 дБм
    Внутренний источник модулирующего сигнала
    Сигналы Синусоидальный, линейно изменяющийся, пилообразный, прямоугольный, импульсный, шумоподобный
    Гармонические искажения синусоидального сигнала –74 дБн (тип., на 20 кГц)
    Линейность пилообразного сигнала < 0,05 % (1 кГц)
    Частота от 1 мкГц до 500 кГц (частота несущей < 93,75 МГц)
    от 1 мкГц до 50 кГц (частота несущей ≥ 93,75 МГц)
    Разрешение установки частоты 1 мкГц
    Погрешность частоты 1:231 + погрешность тактового генератора
    Добавление шума Белый гауссов шум (ср.кв. значение = девиация / 5)
    Полоса частот шума от 1 мкГц до 50 кГц
    Период импульсного сигнала от 1 мкс до 10 с
    Длительность импульсного сигнала от 100 нс до 9999,9999 мс
    Внутренний источник модулирующего сигнала
    Разрешение длительности импульса 5 нс
    Добавление шума в импульсный сигнал Длина псевдослучайной двоичной последовательности 2 N -1, 5 ≤ N ≤ 32, битовый период от 10 нс до 10 с
    Выход аналогового модулирующего сигнала
    Тип разъема BNC (на задней панели)
    Импеданс 50 Ом
    Модуляция AM, ЧM, ФM, ИМ
    Номинальный уровень ±1 В для ± полной девиации
    Логические уровни Низкий уровень = 0 В
    Высокий уровень = 3,3 В
    Вход внешнего аналогового модулирующего сигнала
    Тип разъема BNC (на задней панели)
    Импеданс 100 кОм
    Модуляция AM, ЧM, ФM, ИМ
    Номинальный уровень ±1 В для ± полной девиации
    Логические уровни Низкий уровень = 0 В
    Высокий уровень = 3,3 В
    Режимы входа Связь по постоянному току или ФВЧ с частотой среза 4 Гц
    Пороговый уровень +1 В постоянная
    Смещение по входу < 500 мкВ
    Амплитудная модуляция
    Диапазон от 0 до 100 % (уменьшается при уровне более +7 дБм)
    Разрешение 0,1 %
    Источник модулирующего сигнала Внутренний или внешний
    Модуляционные искажения (тип.)
    Выходной разъем BNC
    Выходной разъем N-типа
    < 1 % (fc < 62,5 МГц, fm = 1 кГц)
    < 3 % (fc < 62,5 МГц, fm = 1 кГц)
    Полоса модуляции (внешний сигнал) > 100 кГц
    Частотная модуляция
    Минимальная девиация частоты 0,01 Гц
    Максимальная девиация частоты Меньше fc и 96 МГц – fc. В диапазоне частот от 0 до 93,75 МГц
    Диапазон частот
    93,75 МГц < fc ≤ 189,84375 МГц
    189,84375 МГц < fc ≤ 379,6875 МГц
    379,6875 МГц< fc ≤ 759,375 МГц
    759,375 МГц < fc ≤ 1,51875 ГГц
    1,51875 ГГц < fc ≤ 3,0375 ГГц
    3,0375 ГГц < fc ≤ 6,0 ГГц    		 Максимальная девиация
    1 МГц
    2 МГц
    4 МГц
    8 МГц
    16 МГц
    32 МГц
    Разрешение девиации частоты 0,1 Гц
    Погрешность девиации (тип.) < 0,1 % выбранной девиации + 5 Гц (fc < 93,75 МГц)
    < 2 % выбранной девиации + 20 Гц (fc > 93,75 МГц)
    Источник модулирующего сигнала Внутренний или внешний
    Модуляционные искажения (тип.) < -60 дБ (fc = 100 МГц, fm = 1 кГц, fd = 3 кГц)
    Отстройка несущей при внешней ЧМ (тип.) < ±0,001 х девиация частоты ЧМ сигнала
    Полоса модуляции (тип.) 500 кГц (fc < 93,75 МГц)
    100 кГц (fc > 93,75 МГц)
    Фазовая модуляция
    Девиация от 0º до 360º
    Разрешение девиации частоты (тип.) 0,01º (от 0 до 100 МГц)
    0,1º (от 100 МГц до 1 ГГц)
    1º (1 ГГц и выше)
    Погрешность девиации (тип.) 2 % (fc < 93,75 МГц)
    3 % (fc > 93,75 МГц)
    Источник модулирующего сигнала Внутренний или внешний
    Модуляционные искажения (тип.) < -60 дБ (fc = 100 МГц, fm = 1 кГц, ΦD = 50º)
    Полоса модуляции (тип.) 500 кГц (fc < 93,75 МГц)
    100 кГц (fc > 93,75 МГц)
    Импульсная модуляция
    Режим манипуляции Высокий логический уровень включает несущую
    Отношение уровней модулированной несущей (тип.)
    Выходной разъем BNC
    Выходной разъем N-типа
    > 70 дБ
    > 57 дБ (fc < 1,0 ГГц)
    > 40 дБ (1,0 ГГц ≤ fc < 4,0 ГГц)
    > 35 дБ (4,0 ГГц ≤ fc < 6,0 ГГц)
    Проникновение импульсного сигнала (тип.) 10 % несущей в течение 20 нс для положительного перепада
    Задержка положительного/ отрицательного перепада 60 нс
    Время нарастания/спада РЧ сигнала (тип.) 20 нс
    Источник модулирующего сигнала Внутренний или внешний
    Интерфейсы
    USB Хост-порт USB 2.0
    Ethernet (LAN) 10/100 Base-T.TCP/IP и DHCP (стандарт)
    GPIB IEEE488.2
    RS-232 от 4800 до 115 200 бод, контроль передачи данных RTS/CTS
    Выходы маркеров на задней панели
    Тип Тактовая частота символов, кадр данных, TDMA и определяемый пользователем
    Амплитуда от 0,5 до 4 В пик-пик (от –2 до +16 дБм)
    Выходное сопротивление 50 Ом, связь по переменному току
    Общие характеристики
    Габариты, ВхШхГ 114х216х347 мм
    Масса 5,4 кг
    Рабочая температура от +5 до +40 °C
    Рабочая относительная влажность от 5 до 95 % при температуре до +30 °C
    от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата
    Температура хранения от –20 до +60 °C
    Относительная влажность при хранении от 5 до 95 % при температуре до +30 °C
    от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата
    Питание < 90 Вт, от 90 до 264 В, от 47 до 63 Гц, с компенсацией коэффициента мощности
    Соответствие нормативным документам ЕС по электромагнитной совместимости
    Директива Совета EC 2004/108/EC EN 61326-1
    Излучаемые и кондуктивные электромагнитные помехи Класс А
    Австралия/Новая Зеландия Австралиийский закон о радиосвязи 1992
    Корея KCC
    Безопасность
    Сертификаты сторонних организаций UL 61010; CSA C22.2 No. 61010-1
    Соответствие нормативным документам ЕС по низковольтному оборудованию Директива ЕС по низковольтному оборудованию 2006/95/EC; EN61010-1
    Соответствие сертификату безопасности Тип оборудования: Контрольно-измерительный прибор
    Класс безопасности: Класс 1 – оборудование с защитным заземлением
    Степень загрязнения: 2 (в соответствии с IEC61010-1)
    Эксплуатация только в помещениях.

  • Комплект поставки TSG4106A M01

    № Наименование Количество
    1 Векторный генератор РЧ сигналов TSG4106A M01 1
    2 РЧ кабель 1
    3 Компакт-диск с документацией 1
    4 Руководство по вводу в эксплуатацию и безопасности 1
    5 Свидетельство о калибровке 1
    5 Кабель питания 1
