Генераторы импульсов и сигналов

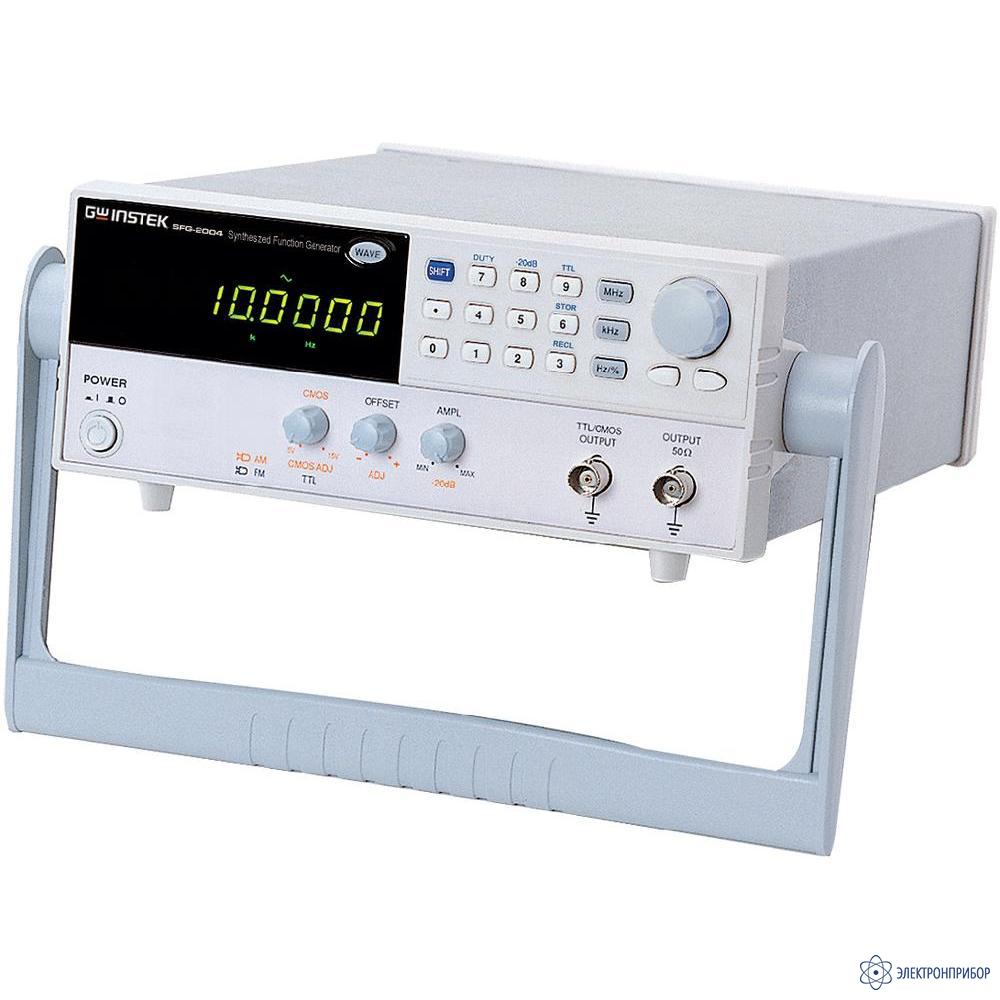

SFG-2010 — генератор
Код товара: 21701-
-
Гарантия
2 года
-
Госреестр СИ РФ
29967-05 -
Производитель
Краткие характеристики SFG-2010:
- Частотный диапазон 0,1Гц ... 10МГц
- Форма сигнала: синус, треугольник, пила, прямоугольник
- Регулировка асимметрии формы сигнала
- Добавление постоянного смещения
- 2-ступенчатый аттенюатор (-20дБ x 2) с плавной регулировкой
- Функция внешнего управления частотой
- Регулируемый ТТЛ/КМОП-выход
- Цифровой дисплей, встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты
-
-
Технические характеристики SFG-2010:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон (для синуса и меандра) 0,1 Гц … 10 МГц Частотный диапазон (для треугольника) 0,1 Гц … 1 МГц Разрешение по частоте 0,1 Гц Погрешность установки ± (20x10-6 ) Амплитуда > 10 Впик (на 50Ом) Неравномерность АЧХ (синус относительно 1 кГц) < ± 0,3 дБ (0,1 Гц – 1 МГц) < ± 0,5 дБ (1 МГц – 4 МГц) < ± 2 дБ (4 МГц – 10 МГц) Выходное сопротивление 50 Ом ± 10% Аттенюатор 2 x ( -20 дБ ± 1 дБ) Постоянное смещение ± 5 В (на 50 Ом) Асимметрия формы 0,2…0,8 (до 1 МГц) – плавная регулировка с разрешением 0,01 Дисплей 9-разрядный, СД-индикаторы СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) > - 55 дБн, 0,1 Гц – 200 кГц > - 40 дБн, 0,2 МГц – 4 МГц > - 30 дБн, 4 МГц – 10 МГц ТРЕУГОЛЬНЫЙ СИГНАЛ Нелинейность £ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц) ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ± (1% от периода + 4 нс), 0,1 Гц…100 кГц Время нарастания/спада £ 25 нс (макс. уровень 50 Ом) КМОП-ВЫХОД Выходной уровень От (4 ± 1) В до (14,5 ± 0,5) В с плавной регулировкой Время нарастания / спада £ 120нс ТТЛ-ВЫХОД Выходной уровень ³ 3В Коэффициент нагрузки 20 ТТЛ-элементов Время нарастания/спада £ 25 нс ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц Габаритные размеры 107 x 266 x 293 мм Масса Приблизительно 3,2 кг -
Дополнительная комплектация SFG-2010
