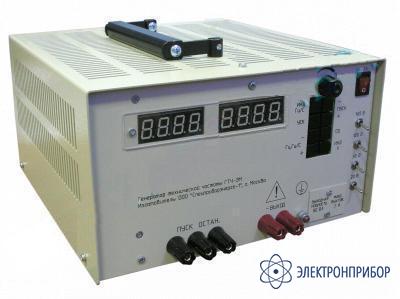

ГТЧ-3М (60ВА) — генератор технической частоты

Код товара: 20650
    • Гарантия

      2 года

    • Госреестр СИ РФ

      31149-06

    Назначение генератора ГТЧ-3М:

    Генератор технической частоты ГТЧ-3М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики, включая аппаратуру автоматической частотной разгрузки (АЧР) на электроподстанциях.

    Прибор ГТЧ-3М отличают следующие особенности:

    • точность и стабильность параметров частоты, скорости и времени;
    • автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
    • высокая выходная мощность, которая обеспечивается как на активной, так и на реактивной нагрузке;
    • малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе;
    • малый коэффициент нелинейных искажений синуса на выходе;
    • отсутствие постоянной составляющей напряжения на выходе благодаря применению выходного трансформатора;
    • выходные клеммы изолированы благодаря применению выходного трансформатора;
    • прибор может генерировать синусоиду с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
    • при проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
    • Выходное напряжение можно менять плавно по всему диапазону регулирования.
  • Технические характеристики ГТЧ-3М:

    Наименование Модификация прибора
    ГТЧ-3М 60 ВА ГТЧ-3М 80 ВА
    Максимальная выходная мощность не менее 60 ВА не менее 80 ВА
    Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки и при токе не более 2 А Не более 15 В
    Диапазон плавного изменения выходного напряжения от 10 до 170 В
    Допускаемая основная относительная погрешность вольтметра Не более 2 %
    Выходной ток до 2 А
    Диапазон установки частоты выходного напряжения От 25 до 60 Гц
    Дискретность установки частоты выходного напряжения 0,01 Гц
    Пределы допускаемой абсолютной погрешности установки частоты ± 0,001 Гц
    Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х. ± 0,0005 Гц
    Коэффициент нелинейных искажений Не более 2%
    Диапазон установки скорости изменения частоты от 0,1 до 9,9 Гц/с
    Дискретность установки скорости изменения частоты 0,1 Гц/c
    Пределы допускаемой абсолютной погрешности установки скорости изменения частоты ± 0,05 Гц/с
    Диапазон измерения секундомера От 0 до 99,9 с
    Допускаемая суммарная погрешность секундомера
    • при скорости изменения частоты 1,0 – 9,9 Гц/с (систематическая составляющая плюс относительная погрешности)
      0 – 9,99 с
      10,0 – 99,9 с
    • при скорости изменения частоты 0,1 – 0,9 Гц/с (систематическая составляющая плюс пределы абсолютной погрешности)
      0 – 9,99 с
      10,0 – 99,9 с


    (0,01 с) ± 3%
    (0,1 с) ± 3%

    (0,1 с) ± 0,1 с
    (1 с) ± 0,1 с
    Габаритные размеры 270х260х150 мм
    Масса 7,8 кг

    Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 до 60 Гц. После останова автоматического изменения частоты Генератор ГТЧ-3М отобразит время изменения частоты.

    Генератор ГТЧ-3М дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:

    • 3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
    • 5-я гармоника 10%, 20% амплитуды первой гармоники;
    • 9-я гармоника 10%, 20 % амплитуды первой гармоники.

    Пределы допускаемой оносительной погрешности амплитуды гармоник от амплитуды первой гармоники:

    3-я гармоника 5-я гармоника 9-я гармоника
    10% 20% 30% 10% 20% 10% 20%
    Пределы допускаемой относительной погрешности ±2 % ±4 % ±6 % ±2 % ±4 % ±3 % ±6 %

    Надежность прибора ГТЧ-3М:

    • Средняя наработка на отказ Генератора 5000 часов;
    • Средний срок службы 7 лет;
    • Среднее время восстановления 72 часа.

      Нормальные условия применения ГТЧ-3М:

    • Температура окружающего воздуха 20 ±5 °С;
    • Относительная влажность окружающего воздуха 30 – 80%;
    • Атмосферное давление 84 – 106 кПа (630 – 795 мм рт.ст.);
    • Частота питающей сети 50 ±0,5 Гц;
    • Напряжение питающей цепи 220 ±4,4 В;
    • Форма кривой переменного напряжения питающей сети синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5%.

      Рабочие условия применения ГТЧ-3М:

    • Температура окружающего воздуха +5 - +40 °C;
    • Относительная влажность окружающего воздуха 90% при +25 °С;
    • Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).
