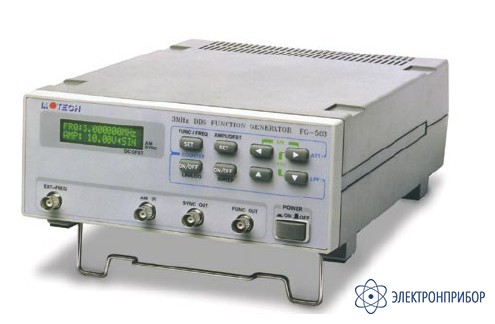

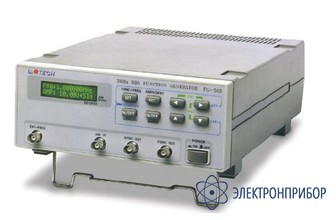

FG-503 — генератор + частотомер

Код товара: 21710

  • Краткие характеристики прибора FG-503:

    • Частотный диапазон 0,01 Гц ... 3 МГц
    • Прямой цифровой синтез сигналов до 3 МГц
    • Дискретность установки частоты от 10 мГц
    • Форма сигналов: синус, меандр, треугольник, пила вверх/вниз, постоянный уровень
    • Линейное и логарифмическое свипирование
    • Внешняя АМ
    • Выход синхросигнала (ТТЛ импульсы)
    • Гармонические искажения менее -60 дБ
    • Интерфейс RS-232C
    • Язык программирования SCPI
    • Интерфейс GPIB (опция)
    • Встроенный частотомер 10 Гц ... 2 ГГц (опция)
    • Оптимальное соотношение цены и качества

  • Технические характеристики прибора FG-503:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ЧАСТОТА ВЫХОДНОГО СИГНАЛА Диапазон установки 10 мГц…3 МГц (синус, меандр), 10 мГц…20 кГц (треугольник, пила)
    Дискретность установки 10 мГц или 7 разрядов
    Погрешность установки ± (5 х 10-5) через 20 мин после включения, 18 °С…28 °С
    Температурн. нестабильность ± (5 х 10-6) на 1 °С
    УРОВЕНЬ ВЫХОДНОГО СИГНАЛА Диапазон установки 20 мВ…10 В пик-пик на 50 Ом
    40 мВ…20 В пик-пик без нагрузки
    Погрешность установки ± (1 % + 5 мВ) (синус, меандр)
    ± (3 % + 10 мВ) (треугольник, пила)
    Дискретность установки 1 мВ
    Неравномерность амплитуды ± 1 % (< 100 кГц); ± 1,5 % (100 кГц…1 МГц); ± 2 % (1…3 МГц)
    ПОСТОЯННОЕ СМЕЩЕНИЕ Смещение без нагрузки (Vсм.) (V + ½Vсм. ½) £ 10 В, вых. уровень 1 В £ V £ 10 В
    (V + ½Vсм. ½) £ 1 В, вых. уровень 100 мВ £ V < 1 В
    (V + ½Vсм. ½) £ 100 мВ, вых. уровень V < 100 мВ
    Смещение при нагрузке 50 Ом (Vсм.) (V + ½Vсм. ½) £ 5 В, вых. уровень 1 В £ V £ 10 В
    (V + ½Vсм. ½) £ 1 В, вых. уровень 100 мВ £ V < 1 В
    (V + ½Vсм. ½) £ 100 мВ, вых. уровень V < 100 мВ
    Погрешность установки ± (2 % + 2 мВ)
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Уровень гармоник Минуc 60 дБ (0…20 кГц)
    Минус 50 дБ (20…100 кГц)
    Минус 45 дБ (100 кГц…1 МГц)
    Минус 40 дБ (1…3 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Длительность фронта/среза £ 35 нс
    Выбросы £ 1 %
    ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ Длительность фронта/среза 100 нс
    Коэффициент нелинейности £ 0,1 %
    СВИПИРОВАНИЕ Режимы свипирования Линейное или логарифмическое
    Глубина свипирования 1 : 400 или программируется через интерфейс
    Цикл свипирования 10 с или программируется через интерфейс
    Установка параметров По умолчанию: fстарт = fвых/20; fстоп = fвыхx20
    Через интерфейс: установка fстарт, fстоп
    ЧАСТОТОМЕР (ОПЦИЯ) Режимы счета Внешняя частота, коэффициент заполнения ТТЛ импульсов
    Диапазон частот Диапазон I: 10,000000 Гц…60,00000 МГц
    Диапазон II: 60,00000 МГц…2,000000 ГГц
    Дискретность измерения 7 разрядов
    Погрешность измерения ± (10-6 + 5 ед. счета)
    Чувствительность 50 мВ ср.кв. (диапазон I); 40 мВ ср.кв. (диапазон II)
    Опорный генератор Частота: 12,8 МГц (± 2,5 х 10-6 )
    Нестабильность: ± 10-6 / год, (25 ± 5) °С
    Тип: ТСХО (с температурной компенсацией)
    Коэффициент заполнения Уровень: ТТЛ
    Погрешность: ± 2 % (10 Гц…100 кГц); ± 2,5 % (0,1…1 МГц)
    ВЫХОД Выходной импеданс 50 Ом (± 5 %)
    Защита выхода £ 20 Впик.
    ОБЩИЕ ДАННЫЕ Напряжение питания 110 / 220 В, 50 / 60 Гц
    Габаритные размеры 220 x 102 x 310 мм
    Масса 3,6 кг

  • Комплект поставки FG-503

    № Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
