Генераторы импульсов и сигналов

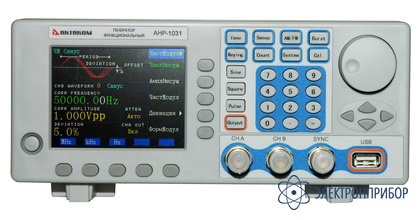

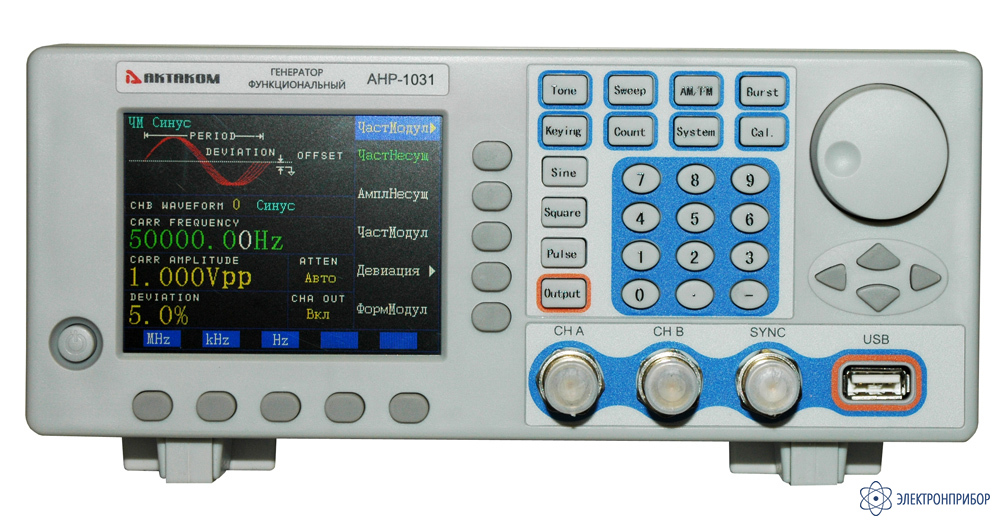

АНР-1031 — генератор функциональный
Код товара: 26204-
-
Гарантия
14 месяцев
-
Госреестр СИ РФ
50632-12 -
Производитель
Назначение генератора АНР-1031:
Генератор АНР-1031 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности генератора АНР-1031:
- прямой цифровой синтез
- 2 канала
- режим свипирования
- режим выдачи пачек импульсов
- виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция
- источник модуляции: внутренний, внешний
- память: 40 групп настроек
- выходной импеданс: 50 Ом, высокий
- источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В)
- встроенный частотомер 100 МГц
- аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ
- дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы
- интерфейс USB host, USB device, RS-232
- питание: 220 В АС ±10%, 50 Гц±5%
- потребляемая мощность: < 30ВА
- габаритные размеры: 254x103x374 мм
- масса: 3,15 кг
-
-
Технические характеристики генератора АНР-1031:
Канал А
Параметры сигнала
- Форма сигнала: синус, меандр, импульс, DC
- Длина записи: 3...16000 точек
- Разрешение по амплитуде: 10 бит
- Дискретизация: 180 Мвб/с
Частотные характеристики
- Частота выходного сигнала: 40 мкГц...30 МГц (синус); 40 мкГц...5 МГц (иные)
- Разрешение: 40 мГц (40 мГц...30 МГц); 40 мкГц (40 мкГц...1 кГц)
- Точность установки частоты: ± 50 ppm
Амплитудные характеристики
- Амплитуда выходного сигнала: 2 мВпик...20 Впик (высокий импеданс)
- Шаг установки амплитуды: 20 мВпик (для амплитуды >2В); 2 мВпик (для амплитуды <2В)
- Точность установки амплитуды: ± (1%+2мВ) (f=1кГц, >5 мВскз)
- Неравномерность АЧХ: ±5% (<1 МГц); ±10% (1 МГц≤f≤15 МГц)
Встроенный амплитудный усилитель:
- Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)
- Макисмальный выходной уровень: 30 Впик
- Диапазон частот: 1 Гц...200 кГц
Смещение
- Диапазон смещения: ±10 В (высокий импеданс)
- Разрешение: 20 мВ
- Точность: ± (1%+20 мВ)
Свипирование
- Тип свипирования по частоте: линейное
- Тип свипирования по амплитуде: линейное
- Диапазон свипирования: полный
- Шаг свипирования: равен разрешению
- Цикл свипирования: 10 мс…60 с
- Направление свипирования: вверх, вниз, вверх-вниз
Синусоида
- Коэффициент гармоник: -50 дБн в диапазоне DC...1 МГц; -40 дБн в диапазоне 1 МГц…20 МГц; -35 дБн в диапазоне 20 МГц...30 МГц
- Общие искажения: ≤0,5% (20Гц…200 кГц, 20 В пик)
Меандр
- Время нарастания/спада: ≤20 нс
- Скважность: 50%
- Выброс: ≤5%
Импульс
- Время нарастания/спада: ≤20 нс
- Скважность: 1%...99%
- Длительность импульса: 50 нс...5 с
- Разрешение: 10 нс
- Выброс: ≤5%
Амплитудная модуляция
- Источник модуляции: внутренний, внешний
- Коэффициент модуляции: 0,0...200,0%
Частотная модуляция
- Источник модуляции: внутренний, внешний
- Девиация частоты: 0...20%
Фазовая манипуляция
- Источник модуляции: внутренний, внешний
- Фазовый сдвиг: 0..360°
- Разрешение: 11,25º
Канал B
Параметры сигнала
- Форма сигнала: 22 типа
- Длина записи: 1024 точек
- Разрешение по амплитуде: 8 бит
- Дискретизация: 10 Мвыб/с
Частотные характеристики
- Частота выходного сигнала: 10 мГц...1 МГц (синус); 10 мГц...50 кГц (другие типы)
- Разрешение: 10 мГц
- Точность установки частоты: ± (10 ppm + 10 мГц)
Амплитудные характеристики
- Амплитуда выходного сигнала: 50 мВпик...20 Впик (высокий импеданс)
- Шаг установки амплитуды: 20 мВпик
Отношение к каналу A
- Частота канала B
- возможность установки частоты канала B как гармоника от канала A
- Номер гармоники: 0,1..250
- Частота гармоники:≤1 МГц
- Фазовый сдвиг между каналами: 11,25º/шаг - грубо; 2º/шаг - точно
Режим выдачи пачек
- Режимы: непрерывный, одиночный
- Диапазон: 10 мГц...1 МГц
- Частота выдачи пачек: 40 мГц..500 кГц
- Длительность: 1...65000 циклов
Частотомер
- Частотный диапазон 1 Гц…100 МГц
- Амплитуда 100 мВпик…20 Впик
- Диапазон 1...4000000000
-
Комплект поставки АНР-1031
№ Наименование Количество 1. Прибор 1 2. Шнур питания 1 3. Кабель BNC 1 4. Измерительный кабель 1 5. Кабель USB 1 6. Руководство по эксплуатации 1
