Генераторы импульсов и сигналов

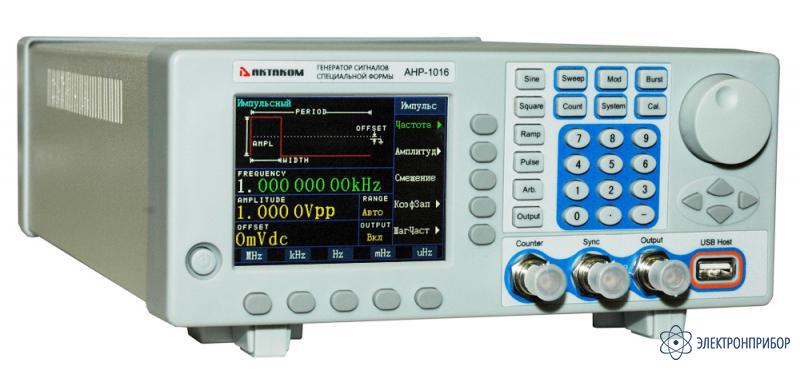

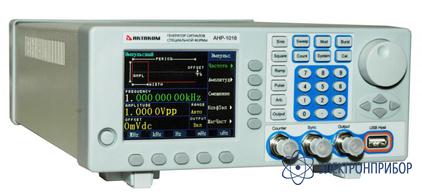

АНР-1016 — генератор сигналов специальной формы

Код товара: 26372
  • 50632-12

    • Гарантия

      14 месяцев

    • Госреестр СИ РФ

      50632-12

    • Производитель

      АКТАКОМ

    Назначение прибора АНР-1016:

    Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях

    Особенности прибора АНР-1016:

    • прямой цифровой синтез
    • 1 канал
    • форма выходного сигнала:
      • 5 стандартных типов: синусоидальный, прямоугольный (меандр), импульсный, пилообразный, напряжение постоянного тока (DC)
      • 5 фиксированных: экспоненциальный, логарифмический, Sin (x)/x, шумовой, полусинус
      • 5 пользовательских изменякмых: ступенчатый, вспышка, трапеция...
    • длина записи: 3...8К точек
    • дискретизация: 100 Мвыб/сек
    • разрешение по амплитуде: 14 бит
    • энергонезависимая память: 10 х 8 К сигналов
    • режим свипирования
    • режим выдачи пачек импульсов
    • виды модуляции: амплитудная модуляция, частотная модуляция, фазовая модуляция, широтно-импульсная модуляция, частотная манипуляция
    • источник модуляции: внутренний, внешний
    • выходной импеданс: 50 Ом, высокий
    • источник синхронизации: внутренний, внешний (TTL/CMOS уровень)
    • встроенный частотомер 200 МГц
    • аттенюатор: 0.. 50 дБ c шагом 10 дБ
    • дисплей: графический, цветной ЖК TFT 3,5" (320х240) с поддержкой отображения формы
    • интерфейс USB host, USB device, RS-232
    • питание: 200...240 В АС ±10%, 50/60 Гц
    • потребляемая мощность: < 30ВА
    • габаритные размеры: 254x103x374 мм
    • масса: 2,9 кг

  • Технические характеристики прибора АНР-1016:

    Параметр Значения
    Частотные характеристики
    Частота выходного сериала 1 мкГц...15 МГц (синус, меандр)
    1 мкГц...5 МГц (импульс, произвольная форма)
    1 мкГц...1 МГц (пила)
    Разрешение 1 мкГц
    Точность установки частоты ± 20 ppm
    Амплитудные характеристики
    Амплитуда выходного сигнала 0...10 Впик ( DC...10 МГц, 50 Ом)
    0...20 Впик ( DC...10 МГц, высокий импеданс)
    0...5 Впик ( 10 МГц...15 МГц, 50 Ом)
    0...10 Впик ( 10 МГц...15 МГц, высокий импеданс)
    Шаг установки амплитуды 0,1 мВпик
    Точность установки амплитуды ±(1%+1мВ) (f=1кГц, >5 мВскз)
    Неравномерность АЧХ ±2% (<1 МГц)
    ±5% (1 МГц≤f≤15 МГц)
    Смещение
    Диапазон смещения ±10 В   (высокий импеданс)
    ±5 В   (50 Ом)
    Разрешение 1 мВ
    Точность ±(2%+2мВ+0,5%диапазона)
    Свипирование
    Тип свипирования по частоте: линейное, логарифмическое
    по амплитуде: линейное
    Диапазон свипирования по частоте: полный
    по амплитуде: 0...10 Впик
    Шаг свипирования равен разрешению
    Цикл свипирования 1 мс…500 с
    Форма несущей синус, меандр, пила, произвольной формы
    Направление свипирования вверх, вниз
    Синусоида
    Коэффициент гармоник -50 дБн в диапазоне DC...1 МГц
    -45 дБн в диапазоне 1 МГц…15 МГц
    Негармонические искажения -70 дБн в диапазоне DC...1 МГц
    -60 дБн в диапазоне 1 МГц…15 МГц
    Фазовый шум -60 дБн@10 МГц
    Общие искажения ≤1% (20Гц…100 кГц, 20 В пик)
    Меандр
    Время нарастания/спада 20 нс ...100 нс
    Скважность 50%
    Выброс ≤5%
    Импульс
    Время нарастания/спада 20 нс ...100 нс
    Скважность 1%...99%
    Длительность импульса 40 нс...2000 с
    Разрешение 10 нс
    Выброс ≤5%
    Пила
    Линейность ≤0,1%
    Симметрия 0,0...100,0%
    Произвольная форма
    Время нарастания ≥30 нс
    Амплитудная модуляция
    Источник модуляции внутренний, внешний
    Несущая синус, меандр, пила, произвольный
    Модулирующий сигнал синус, меандр, пила, треугольник
    Частота модуляции 2 мГц...20 кГц
    Коэффициент модуляции 0,0...100,0%
    Частотная модуляция
    Источник модуляции внутренний, внешний
    Несущая синус, меандр, пила, произвольный
    Модулирующий сигнал синус, меандр, пила, треугольник
    Частота модуляции 2 мГц...20 кГц
    Фазовый сдвиг 1 мкГц...15 МГц
    Широтно-импульсная модуляция
    Источник модуляции внутренний, внешний
    Несущая синус, меандр, пила, произвольный
    Модулирующий сигнал синус, меандр, пила, треугольник
    Частота модуляции 2 мГц...20 кГц
    Глубина модуляции 0..360°
    Частотная манипуляция
    Источник модуляции внутренний, внешний
    Несущая синус, меандр, пила, произвольный
    Модулирующий сигнал меандр
    Коэффициент модуляции 2 мГц...100 кГц
    Режим выдачи пачек импульсов
    Форма синус, меандр, пила, произвольный
    Диапазон 1 мкГц...15 МГц
    Период 1 мкс..999,99 циклов
    Начальная/конечная фаза 0..360°
    Внешнее тактирование
    Частота 10 МГц ± 35 кГц
    Амплитуда 2 Впик...5 Впик
    Входной импеданс 1 кОм
    Частотомер
    Частотный диапазон 0,1 Гц…200 МГц
    Амплитуда 100 мВпик…7 Впик
    Разрядность 6 цифр
    Точность ±20 ppm
    Длительность импульса 100 нс...20 с
    Фильтр ФНЧ, отключаемый
    Входной импеданс 1 МОм/50 Ом
    Уровень запуска -4 В...+4 В

  • Комплект поставки АНР-1016

    № Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Кабель BNC 1
    4. Руководство по эксплуатации 1
    5. Кабель USB 1
    6. Измерительный кабель 1
