Генераторы импульсов и сигналов

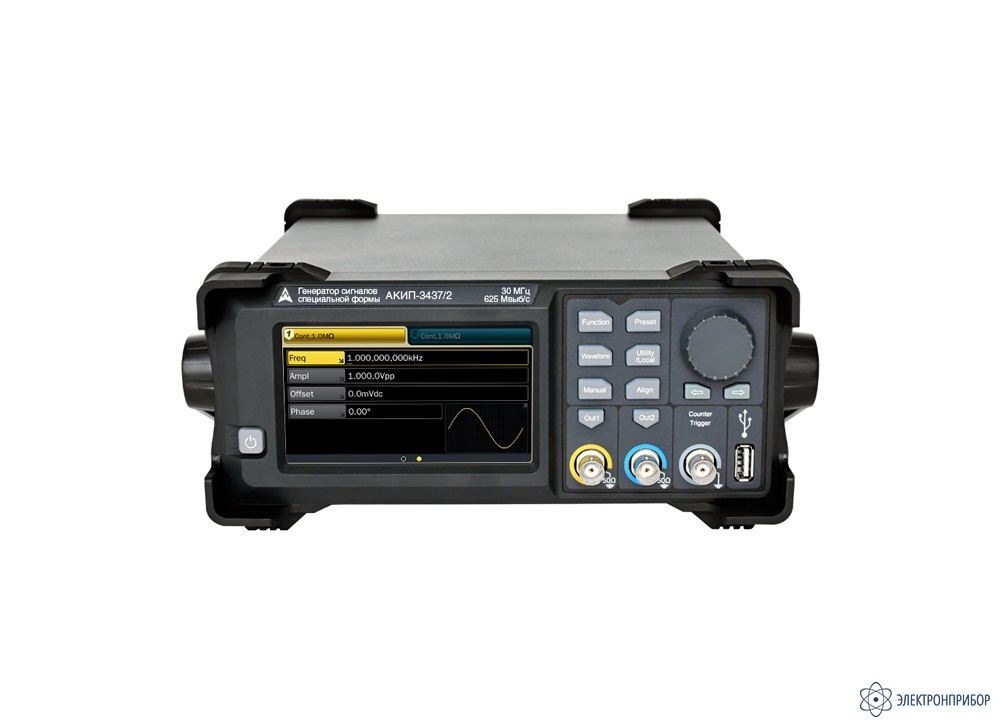

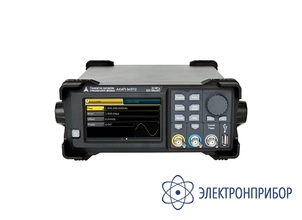

АКИП-3437/2 — генератор сигналов
Код товара: 85866-
Особенности генератора сигналов АКИП-3437:
- 2 канала (два независимых выхода);
- диапазон частот (синус):
- АКИП-3437/1 - 1 мкГц - 20 МГц;
- АКИП-3437/2 - 1 мкГц - 30 МГц;
- АКИП-3437/3 - 1 мкГц - 40 МГц;
- АКИП-3437/4 - 1 мкГц - 60 МГц; - 166 встроенных форм сигналов, включая стандартные формы (синусоидальная, прямоугольная, импульсная, шум) и сигналы произвольной формы;
- формирование двойного импульса;
- генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 60 Мбит/с;
- генерация выходного сигнала с заданными частотными компонентами (до 50-й гармоники);
- внутренний опорный генератор: ±2,5·10-5 (опция TCXO ±1·10-6);
- 13 видов модуляции, включая АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и другие;
- режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- энергонезависимая память: 100 МБ;
- режим сложения каналов;
- встроенный частотомер до 300 МГц (сохранение СПФ-сигналов и профилей настроек);
- графический сенсорный ЖК-дисплей с диагональю 11 см;
- интерфейсы USB, LAN;
- ПО для формирования сигналов СПФ (ArbEditor);
- вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- опция усилителя мощности: 8 Вт (до 100 кГц), 3 Вт (свыше 100 кГц).
Варианты исполнения генератора сигналов АКИП-3437:
- АКИП-3437/1 - диапазон частот синусоидального сигнала от 1 мкГц до 20 МГц;
- АКИП-3437/2 - диапазон частот синусоидального сигнала от 1 мкГц до 30 МГц;
- АКИП-3437/3 - диапазон частот синусоидального сигнала от 1 мкГц до 40 МГц;
- АКИП-3437/4 - диапазон частот синусоидального сигнала от 1 мкГц до 60 МГц;
-
Технические характеристики генератора сигналов АКИП-3437/2:
Параметр Значение АКИП-3437/1 АКИП-3437/2 АКИП-3437/3 АКИП-3437/4 Основные выходные параметры каналов 1 и 2 (CH1/CH2) Количество каналов 2 Диапазон частот синусоидального сигнала 1 мкГц…20 МГц 1 мкГц…30 МГц 1 мкГц…40 МГц 1 мкГц…60 МГц Диапазон частот прямоугольного сигнала 1 мкГц…40 МГц Диапазон частот импульсного сигнала 1 мкГц…10 МГц 1 мкГц…10 МГц 1 мкГц…10 МГц 1 мкГц…25 МГц Диапазон частот других форм сигнала 1 мкГц…20 МГц Разрешение установки частоты 1 мкГц Погрешность установки частоты стандартно: ±2,5×10-5 Выходной уровень 1 мВпик-пик…12 Впик-пик, частота < 10 МГц;
1 мВпик-пик…6 Впик-пик, частота > 10 МГцРазрешение установки уровня 0,1 мВпик-пик или 4 емр Погрешность установки уровня ±(0,01×Uуст + 1 мВ), где Uуст — установленное значение Усилитель мощности (опция) 8 Вт (нагрузка 8 Ом) и 2 Вт (нагрузка 50 Ом), частота ≤ 100 кГц;
3 Вт (нагрузка 8 Ом) и 1 Вт (нагрузка 50 Ом), частота > 100 кГцПостоянное смещение диапазон ±6 Впик-пик (AC+DC);
разрешение 0,1 мВDC+ 4 емр;
погрешность ±(0,01×Uуст + 0,005×Uизм + 2 мВ), где
Uуст — установленное значение,
Uизм — измеренное значениеЧастота дискретизации 625/312,5 МГц Разрешение ЦАП 16 бит Длина памяти 2…32 Мточек для СПФ сигнала Выходное сопротивление 50 Ом Синусоидальная форма сигнала Коэффициент гармоник ≤ -60 дБн в диапазоне ≤ 10 МГц;
≤ -50 дБн в диапазоне > 10 МГц…≤ 40 МГц;
≤ -45 дБн в диапазоне > 40 МГцНегармонические составляющие ≤ -70 дБн в диапазоне ≤ 10 МГц;
≤ -60 дБн в диапазоне > 10 МГцКоэффициент нелинейных искажений (КНИ) ≤ 0,1% (на частотах 20 Гц...20 кГц, 24 Впик-пик) Импульсы прямоугольной формы Минимальная длительность фронта/среза импульса ≤ 3 нс Выброс на вершине и паузе импульса ≤ 5% (1 MГц, 1 Впик-пик) Коэффициент заполнения 0,0001%…99,9999% Одинарный импульсный сигнал Диапазон установки длительности импульса 8 нс...(период следования − 8 нс) Диапазон установки длительности фронта/среза импульса 3 нс...(длительность импульса * 0,625) Выброс на вершине и паузе импульса ≤ 5% (1 MГц, 1 Впик-пик) Коэффициент заполнения 0,0001%…99,9999% Двойной импульсный сигнал Минимальная длительность фронта/среза импульса ≤ 5 нс (1 Впик-пик) Выброс на вершине и паузе импульса ≤ 5% (1 MГц, 1 Впик-пик) Диапазон установки длительности первого импульса 9,6 нс...20 с Диапазон установки длительности второго импульса 9,6 нс...20 с Диапазон установки временного интервала между импульсами 9,6 нс...20 с Дискретность установки 3,2 нс Полярность импульсов положительный, отрицательный, положительный и отрицательный Источник запуска внутренний, внешний Треугольная форма сигнала Перестраиваемая симметрия 0...100% Вход модуляции Входной уровень ±2,5 Впик-пик Входное сопротивление 10 кОм Частота дискретизации 1 МГц Вход синхронизации Диапазон частот DC...50 МГц Входной уровень -5...+5 В Чувствительность 200 мВпик-пик Уровень порога -2,5...+2,5 В Входное сопротивление 1 МОм Ширина импульса ≥ 10 нс Время срабатывания ≤ 50 нс Сигнал произвольной формы (СПФ) Частота дискретизации 625 МГц/312,5 МГц Длина памяти 2 точки...32 Мточек Разрешение ЦАП 16 бит Модуляция Виды модуляции ЧМ, АМ, ФМ, ШИМ, СУМ, ЧМн, АМн, OSK (всего 13 типов) Глубина АМ 1…120% Частота модуляции 1 мГц...100 кГц Девиация фазы ФМ 0°...360° Скачки несущей частоты 1 мГц...1 МГц Девиация ШИМ 0%...99,99% ГКЧ Закон качания линейный, логарифмический, ступенчатый Время качания 1 мс…500 с Пакетный режим Формы сигналов синус, прямоугольник, пила/треугольник и другие Виды запуска по источнику синхронизации, по интервалу, по стробу Период повторения 1 мкс…999,9 с Фаза пуска/остановки 0°...360° Количество импульсов в пакете 1...231-1 Режим объединения каналов По частоте отношение частот/разность частот По амплитуде разность амплитуд/разность смещений Объединение формы объединяемые амплитуды: 0% ~ 100% Частотомер Частотный диапазон 1 мкГц…300 МГц Разрешение 8 бит Период и длительность импульсов 100 нс...20 с Время счёта 1 мс...100 с Скважность 0,1%...99,9% Предельный входной уровень ±7 В (AC + DC) Общие данные ЖК-дисплей графический цветной (TFT-LCD, диагональ 11 см), 480 х 272 точек Напряжение питания 100...240 В, 50/60 Гц, ≤ 45 ВА;
100...120 В, 400 ГцРабочие условия 0...40°C, относительная влажность 80% Интерфейс USB (2 штуки), LAN Габаритные размеры, масса 256 × 105 × 321 мм, 2,8 кг Опции:
- усилитель мощности PA (до 5 Вскз, 8 Вт, диапазон частот 1 Гц...200 кГц);
- термостатированный ОГ TCXO (±1×10-6 / в год) -
Комплект поставки АКИП-3437/2
№ Наименование Количество 1 Генератор сигналов АКИП-3437/2 1 2 Кабель питания 1 3 BNC кабель 1 4 CD с документацией 1 -
