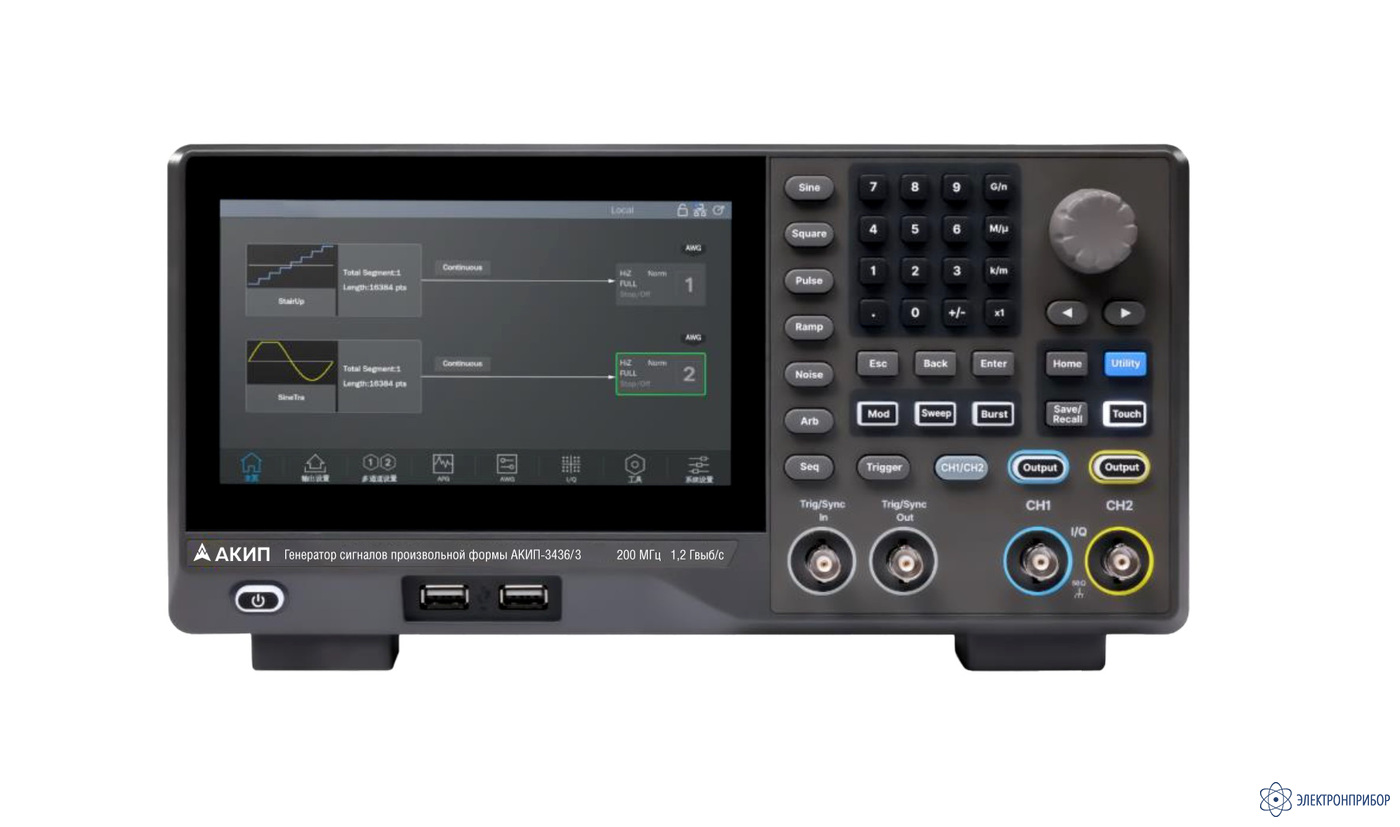

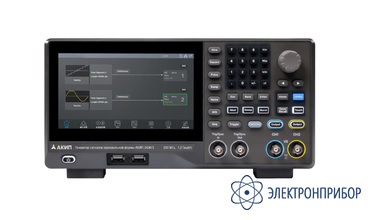

АКИП-3436/2 — генератор сигналов

Код товара: 83202
  • 2-3 дня
    Является модификацией АКИП-3436

    • Гарантия

      1 год

    • Производитель

      АКИП

    Описание генератора сигналов АКИП-3436:

    Серия АКИП-3436 призвана стать универсальным решением для самых сложных задач в НИОКР, производстве и тестовых лабораториях, предлагая инженерам беспрецедентную точность, гибкость и контроль.

    Линейка включает три модели, охватывающие различные частотные потребности:

    В основе всех приборов лежит передовая архитектура с частотой дискретизации 1,2 ГГц и 16-битным разрешением, что гарантирует исключительную чистоту и детализацию выходного сигнала.

    Ключевые инновации генератора сигналов АКИП-3436:

    • Технология TrueArb: Бескомпромиссная точность сигнала.
      В отличие от традиционных методов, TrueArb позволяет выводить произвольные сигналы по одной точке за раз. Это исключает интерполяционные искажения и гарантирует высочайшую достоверность формы сигнала даже на низких частотах дискретизации от 10 МГц.
    • Технология EasyPulse: Идеальные импульсы без джиттера.
      Решена одна из ключевых проблем генерации прямоугольных сигналов – дрожание фронтов (джиттер). EasyPulse обеспечивает рекордно низкий уровень джиттера до 150 пс, что критически важно для тестирования высокоскоростных цифровых интерфейсов.
    • Встроенный генератор двойных импульсов: Для испытаний силовой электроники.
      Уникальная функция, разработанная специально для тестирования MOSFET и IGBT транзисторов. Инженеры могут настраивать до 30 импульсов с индивидуальными параметрами, что в связке с осциллографом АКИП позволяет быстро и точно измерять динамические параметры переключения прямо на стенде, без использования ПК.
    • Мощные возможности для разработки систем связи.
      Прибор поддерживает генерацию псевдослучайных последовательностей (PRBS) до 120 Мбит/с и, опционально, генерацию векторных (I/Q) сигналов для модуляций ASK, FSK, PSK, QAM, что делает его незаменимым при разработке и отладке систем связи.
    • Гибкость управления и интеграции.
      Управление осуществляется через интуитивный 7-дюймовый сенсорный экран или удаленно через встроенный веб-сервер из любого браузера. Стандартные интерфейсы USB, LAN и опциональный GPIB обеспечивают легкую интеграцию в любые автоматизированные испытательные комплексы.

    Серия АКИП-3436 — решение конкретных проблем инженеров: искажение импульсов, сложности тестирования мощных ключей и необходимость создавать сложные тестовые сценарии. Это мощный и умный инструмент для профессионалов.

    Особенности генератора сигналов АКИП-3436:

    • 2 канала (два независимых выхода);
    • разрешение по частоте 1 мкГц;
    • выходное сопротивление: 50 Ом;
    • разрядность ЦАП 16 бит;
    • частота дискретизации до 1,2 ГГц (2х кратная интерполяция);
    • использование прямого цифрового синтеза (DDS);
    • технология TrueArb для формирования достоверных сигналов произвольной формы;
    • внутренний опорный генератор: ±1*10-6;
    • стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
    • генерация выходного сигнала с заданными частотными компонентами (до 20-й гармоники);
    • режим формирования сигнала произвольной формы до 60 МГц;
    • глубина памяти при формировании сигнала произвольной формы 20 МБ (опция 40 МБ);
    • виды модуляции: AM, DSB-SC, FM, PM, FSK, ASK, PSK и PWM;
    • режимы: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0º - 360º;
    • частотомер: 100 мГц - 200 МГц;
    • функции развертки и пакетной передачи;
    • гармоническая функция;
    • функция объединения форм сигналов;
    • функцию двойного импульсного вывода;
    • опциональное программное обеспечение SigIQPro обеспечивает создание и редактирование векторного сигнала ± 10 В (опция);
    • стандартны е интерфейсы: USB-хост, USB-устройство (USBTMC), локальная сеть (LAN), GPIB (опция адаптер);
    • вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
    • встроенный веб-сервер поддерживает управление прибором через веббраузер;
    • ПО для формирования сигналов СПФ (EasyWave);
    • цветной графический сенсорный дисплей (диагональ 17,8 см, 1024х600).

  • Технические характеристики генератора сигналов АКИП-3436/2:

    Параметр Значение
    АКИП-3436/1 АКИП-3436/2 АКИП-3436/3
    Выходные параметры (КАН1/КАН2)
    Частотный диапазон (для синуса) 1 мкГц – 80 МГц 1 мкГц – 160 МГц 1 мкГц – 200 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±1*10-6
    Выходной уровень (50 Ом) 1 мВ – 10 Впик-пик (≤ 60 МГц)
    1 мВ – 5 Впик-пик (60 МГц – 150 МГц)
    1 мВ – 2,5 Впик-пик (150 МГц – 200 МГц)
    Погрешность установки уровня ±(1%+ 1 мВпик-пик)
    Неравномерность амплитуды ±0,3 дБ
    Гармонический сигнал До 20, Тип Четный, Нечетный, Все
    Выходное сопротивление 50 Ом
    Синусоида
    Коэффициент гармоник < -65 дБн ≤ 1 МГц
    < -60 дБн > 1 … 60 МГц
    < -55 дБн > 60 МГц … 100 МГц
    < -50 дБн > 100 МГц … 200 МГц
    КНИ (коэфф. нелин. искажений) < 0,075 % (0 дБм, 10 Гц – 20 кГц)
    Негармонические составляющие -70 дБн ≤ 50 МГц
    -65 дБн > 50-120 МГц
    -60 дБн > 120-200 МГц
    Прямоугольник
    Частотный диапазон 1 мкГц – 60 МГц
    Длительность фронта/среза ≤ 4,5 нс
    Выброс < 3%
    Перестраиваемая скважность 0,001 – 99,999%
    Джиттер (скз) ≤ 150 пс
    Пила, треугольник
    Диапазон частот 1 мкГц – 5 МГц
    Нелинейность <1,5%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 1 мкГц – 60 МГц
    Длительность импульса от 8 нс
    Погрешность установки длительности фронта/среза ±(0,01% + 0,5 нс)
    Длительность фронта/среза 3,0 нс – 22,4 с ( 10% ~ 90%, 1 Впик-пик , нагрузка 50 Ом)
    Погрешность установки длительности фронта/среза ±1 нс ( 10% ~ 90%, 1 Впик-пик, нагрузка 50 Ом)
    Диапазон изменения скважности 0,001% - 99,999%
    Выброс < 3%
    Джиттер (скз) ≤ 150 пс
    Белый шум
    Полоса частот (белый шум) 200 МГц (- 3 дБ)
    Доступная полоса пропускания 20 МГц - 200 МГц
    Произвольная форма (AFG)
    Диапазон частот 1 мкГц - 60 МГц
    Скорость выборки 600 Мвыб/с
    Длина сигнала 16384 точек
    Длительность фронта/ среза 3 нс (тип) (10% ~ 90%, 1 Впик-пик, нагрузка 50 Ом)
    Произвольная форма (AWG)
    Частота выборки 0,01 выб/с - 600 Мвыб/с
    Длина сигнала 64 – 20 М точек (опция – 40 М)
    Количество сегментов 1024
    Грануляция сегмента При длине сигнала <256 точек, значение длины должно быть целым числом, кратным х16
    Разрешение ЦАП 16 бит
    Частота дискретизации 1,2 ГГц
    Джиттер (скз) ≤ 150 пс
    Интерполяция Удержание 0-порядка, Линейная, sinc, sinc27, sinc13
    Режимы запуска Непрерывный, Синхронный, Одиночный/Пакетный, Ступенчатый, Опережающий
    Режим последовательностей PRBS
    Скорость передачи 2 мкб/с – 120Мб/с
    Длина паттерна 2m-1, m = 3,4, ..., 32 (PRBS3 ~ PRBS32)
    Длительность фронта/среза 2,5 нс - 1 мкс (10% ~ 90%, 1 Впик пик, нагрузка 50 Ом)
    Векторные (I/Q) сигналы (опция)
    Диапазон регулировки несущей частоты 1 мкГц – 200 МГц
    Длина сигнала 40 М точек
    Вид используемой модуляции 2ASK,4ASK,8ASK,BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM，32QAM, 64QAM，128QAM，256QAM，2FSK，4FSK，8FSK，16 FSK，MSK，Мультичастотн, Пользовательская – через ПО EasyIQ
    Виды последовательностей PN7, PN9, PN15, PN23, Пользовательский – через ПО SigIQPro
    Источник сигнала Встроенные в память-внутренний, загрузка из файлавнешний, импорт из ПО SigIQPro
    Калибровка IQ Баланс усиления, смещение, угол
    АМ
    Формы несущей Синус, прямоугольник, треугольник, произвольная
    Источник модуляции Внутренний/внешний
    Модулирующее колебание (внутреннее) Синус, прямоугольник, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Коэффициент АМ 0 - 120 %
    ЧМ
    Формы несущей Синус, прямоугольник, треугольник, произвольная
    Источник модуляции Внутренний/внешний
    Модулирующее колебание (внутреннее) Синус, прямоугольник, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Диапазон установки дивиации частоты 0 – 0,5*Полосы частот в зависимости от модели
    ФМ
    Формы несущей Синус, меандр, треугольник, произвольная
    Источник модуляции Внутренний/внешний
    Модулирующее колебание (внутреннее) Синус, меандр, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
    Девиация фазы 0° – 360,0°
    ФМН, ЧМН, АМН
    Формы несущей Синус, меандр, треугольник, произвольная
    Источник модуляции Внутренний/внешний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
    ШИМ
    Диапазон частот 1 мГц – 1 МГц
    Модулирующее колебание (внутреннее) Синус, меандр, треугольник, произвольная
    Источник модуляции  Внешний/внутренний
    Максимальное отклонения длительности импульса 8 нс
    Пакетный режим
    Формы несущей Синус, прямоугольник, треугольник, импульс, шум, произвольная (2 мс…Полоса частот в зависимости от модели)
    Период повторения 1 мкс - 1000 с
    Число импульсов в пакете 1 - 1000000 импульсов
    Начальная/конечная фаза -360° … +360°
    Диапазон установки времени задержки запуска  0 - 100 с
    Источник строб-импульса Внешний, внутренний
    Источник синхронизации Внешний, внутренний, ручной
    ГКЧ
    Формы несущей Синус, меандр, треугольный, произвольная (1 мкГц - Полоса частот в зависимости от модели )
    Режим развертки Частота, Амплитуда, Частота и Амплитуда
    Время качания 1 мс - 500 с
    Закон качания  Линейный, логарифмический, ступенчатый
    Тип качания  Возрастание или убывание
    Источник синхронизации Внешний, внутренний, ручной
    Частотомер
    Частотный диапазон 100 мГц - 200 МГц связь DC,
    10 Гц…200 МГц связь AC
    Измерения Частота, период, +/- длительность, скважность
    Связь по входу AC/DC, фильтр ВЧ
    Входное сопротивление 1 МОм
    Чувствительность 0,1 В скз… ±2,5 В (связь DC ≤ 100 МГц),
    0,2 В скз… ±2,5 В (связь DC > 100 МГц),
    0,1 В скз… 5 Впик-пик (связь AC ≤ 100 МГц),
    0,2 В скз… 5 Впик-пик (связь AC > 100 МГц),
    Дополнительные входы/выходы
    Вход внешнего опорного сигнала BNC-тип, на задней панели. Входная частота: 10 МГц. Минимальный входной уровень: 1,4 Впик-пик. Входное сопротивление (5 кОм), связь по AC.
    Выход сигнала опорной частоты BNC-тип, на задней панели. Выходная частота: 10 МГц. Выходной уровень: 2…3,3 Впик-пик (50 Ом).
    Вход внешней синхронизации BNC-тип, на передней. Входной уровень: 0,8…5,5 В. Длительность импульса ≥100 нС. Время отклика: ≤ 620 нс. Входное сопротивление: 100 кОм.
    Выход сигнала синхронизации BNC-тип, на передней панели. Выходной уровень: 0,44…3,8 В. Частота импульса 1 МГц. Выходное сопротивление: 50 Ом.
    Выход SYNC Выходной уровень: 0,44…3,8 В. Длительность импульса 26,7 нс. Частота импульса 5 Мгц. Выходное сопротивление: 50 Ом.
    Вход внешней модуляции (для AM/PM/FM/PWM） BNC-тип, на задней панели. Глубина модуляции (100 %) 11 – 13 В пик пик. Частота 0...50 кГц. Входное сопротивление 10 кОм.
    Вход внешней модуляции (для ASK/PSK/FSK） BNC-тип, на задней панели. Входной уровень: 0,8…5,5 В. Длительности импульса >100 нс. Входное сопротивление 100 кОм
    Общие характеристики
    ЖК-дисплей Цветной графический сенсорный, диагональ 17,8 см, разрешение: 1024х600
    Напряжение питания 100…240 Вскз (±15 %), 50 / 60 Гц
    100…120 Вскз (±10 %), 400 Гц
    Потребляемая мощность Не более 50 Вт
    Условия эксплуатации 0°C ... +40°C, относительная влажность ≤90%
    Габаритные размеры 312 × 162 × 126 мм
    Масса 2,73 кг

  • Комплект поставки АКИП-3436/2

    № Наименование Количество
    1 Генератор сигналов АКИП-3436/2 1
    2 Шнур питания 1
    3 CD с ПО 1
    4 Кабель USB 1
    5 Кабель BNC 1
    6 Руководство по эксплуатации 1

    Дополнительные опции АКИП-3436/2

    (Поставляется за отдельную плату)

    № Наименование
    1 SDG-3000X-IQ Программная опция IQ-модуляции для генераторов сигналов серии АКИП-3436
    2 SDG-3000X-40MPTS Программная опция увеличения памяти формирования сигналов произвольной формы до 40 М точек
    3 Адаптер GPIB - USB Кабель-адаптер для перехода с USB интерфейса на GPIB
