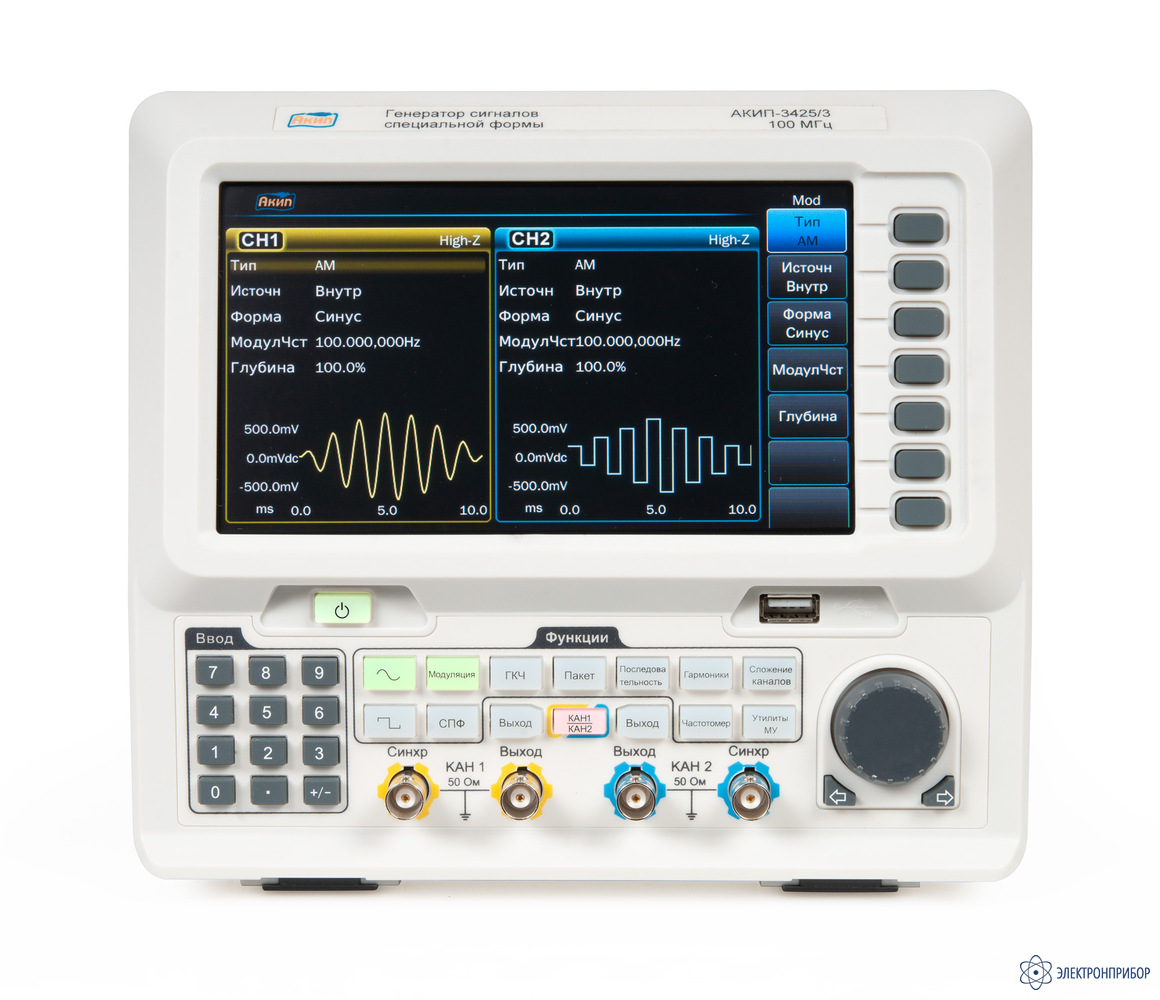

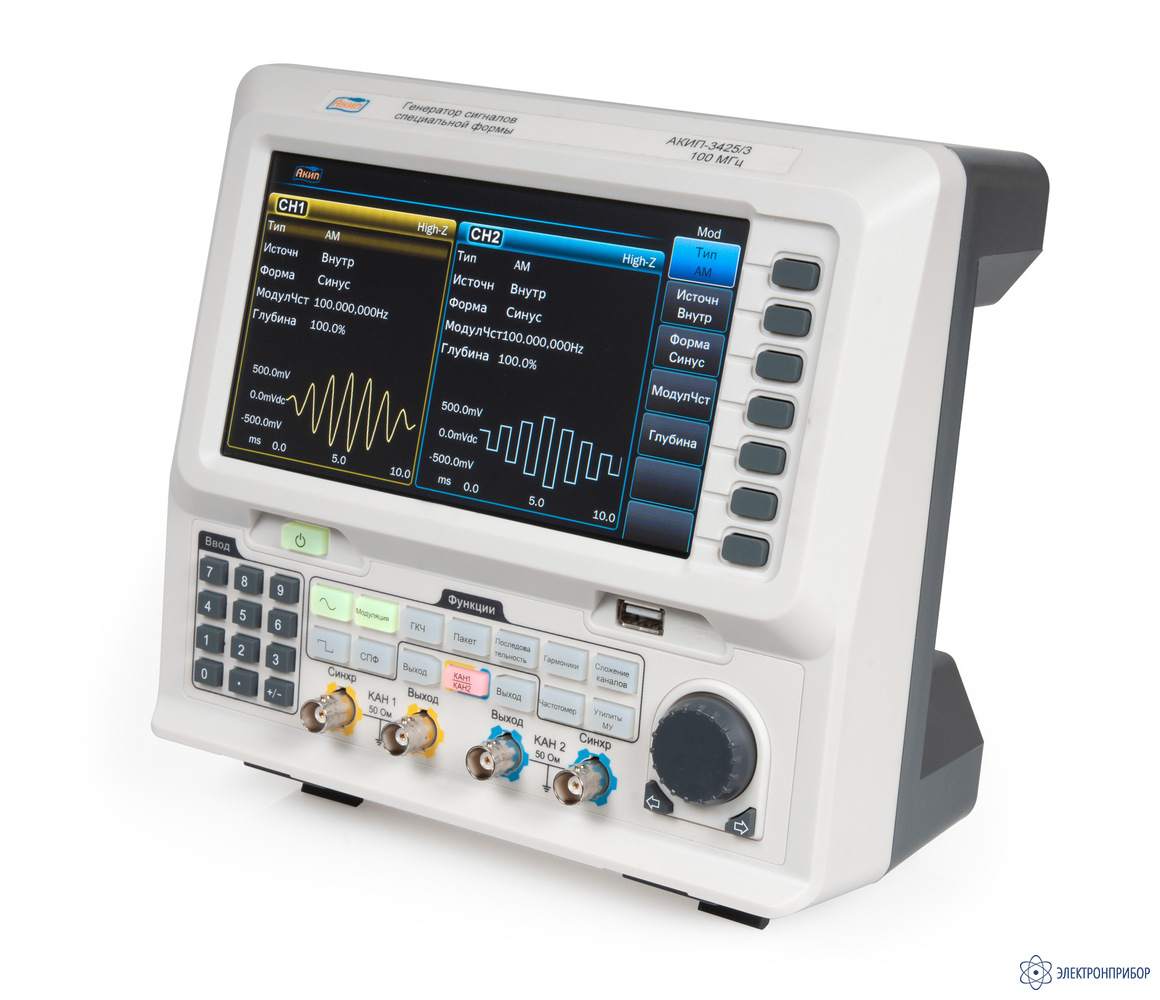

АКИП-3425/1 — генератор сигналов

Код товара: 71310
  • 2-3 дня
    88640-23
    Является модификацией АКИП-3425

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      88640-23 до 31.03.2028

    • Производитель

      АКИП

    Особенности генератора сигналов АКИП-3425/1:

    • Два полностью независимых источника колебаний;
    • Диапазон частот (синус/прямоугольник): o 1 мкГц – 35 МГц;
    • Максимальное разрешение по частоте 1 мкГц;
    • Использование прямого цифрового синтеза (DDS);
    • Разрядность ЦАП 16 бит; частота дискретизации 250 МГц для сигналов специальной формы и 125 МГц для сигналов произвольной формы;
    • Длина памяти для формирования СПФ 16 МБ;
    • Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный, импульс, псевдослучайная двоичная последовательность (PRBS), шум;
    • Встроенные сигналы специальной формы – 165 видов;
    • Внутренний опорный генератор: ±1х10-6;
    • 13 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и др.;
    • Режим свипирования (ГКЧ), пакетный режим (Burst);
    • Режим комбинирования формы выходных сигналов по двум каналам Фо;
    • рмирование выходного сигнала путем задания гармоник (50 максимум);
    • Опция: IoT интерфейс – встроенный модуль LoRa, диапазон частот 398 - 525 МГц;
    • Опция: внешний усилитель мощности до 8 Вт;
    • Графический, сенсорный, ЖК-дисплей с диагональю 17,78 см.;
    • Интерфейсы USB, LAN.

  • Технические характеристики генератора сигналов АКИП-3425/1:

    Параметры АКИП-3425/1 АКИП-3425/2 АКИП-3425/3
    Выходные параметры
    Число каналов 2 2 2
    Синус 1 мкГц … 35 МГц 1 мкГц … 65 МГц 1 мкГц …100 МГц
    Прямоугольник 1 мкГц … 35 МГц 1 мкГц … 65 МГц 1 мкГц …100 МГц
    Импульс 1 мкГц … 25 МГц - -
    Пила 1 мкГц … 3 МГц - -
    PRBS 1 кбит/с … 60 Мбит/с - -
    СПФ 1 мкГц … 20 МГц - -
    Шум Полоса частот 100 МГц по уровню -3 д - -
    Разрешение 1 мкГц (максимум)
    Погрешность установки частоты ±1х10¯⁶
    Выходной уровень Частота ≤ 10 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом) Частота > 10 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом)
    Разрешение от 1 мВпик-пик или 4 разряда
    Погрешность установки уровня ±(1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, ≥10 мВпп
    Постоянное смещение ±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от уст. + 2 мВ + 0,5% от ампл.)
    Выходное сопротивление 1 МОм/ 50 Ом
    Синусоида
    Уровень гармоник относительно уровня основной частоты ≤-60 дБн в диапазоне до 20 МГц ≤-50 дБн в диапазоне до 50 МГц ≤-40 дБн в диапазоне свыше 50 МГц
    Суммарные гармонические искажения ≤ 0,075% (10 Гц - 20 кГц，20 Впик-пик)
    Прямоугольник
    Время нарастания ≤ 4,2 нс
    Коэффициент заполнения 0,0001 % … 99,9999 %
    Выброс ≤ 2 % (1 МГц, 1 Впик-пик)
    Импульс
    Время нарастания ≥8 нс (1 Впик-пик)
    Коэффициент заполнения 0,001 % … 99,999 %
    Длительность импульса 13 нс … (период – 13 нс)
    Выброс ≤ 2 % (1 МГц, 1 Впик-пик)
    Двойной импульс
    Время нарастания ≤ 5 нс (1 Впик-пик)
    Длительность импульса 8 нс … 20 с (независимая установка для первого и второго импульса)
    Разрешение 8 нс
    Временной интервал 8 нс … 20 с
    Тип импульса Положительный, отрицательный, положительный и отрицательный
    Выброс ≤ 5 %
    Треугольник
    Асимметричность 0,0 % … 100,0 %
    Произвольная форма
    Частота дискретизации 125 МГц максимум
    Длина памяти Шаг 1 точка: 2 … 8 кБ Шаг 8 точек: 8 кБ … 32 МБ
    Разрешение ЦАП 16 бит
    Модуляция
    Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)
    Частота модуляции 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ, СУМ)
    Частота манипуляции 1 мкГц … максимальная частота гармонического сигнала
    Глубина АМ 0 % … 120 %
    Девиация фазы ФМ 0°…360°
    Девиация ШИМ 0 % … 99,9 %
    Амплитуда СУМ 0 % … 100 %
    Источник модуляции Внутренний, внешний
    Свипирование (ГКЧ)
    Режимы свипирования Линейное или логарифмическое
    Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
    Время качания 1 мс … 500 с
    Время задержка / возврат / интервал 0 … 500 с
    Режим запуска Внутренний, внешний, ручной однократный запуск
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила/ треугольник и др
    Число импульсов в пакете 1 … 1x10⁸
    Период повторения 1 мкс … 600 с
    Фаза старт/стоп 0° … 360°
    Режим запуска Внутренний (авто)/ внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
    Частотная последовательность
    Формы сигналов Синус, прямоугольник, пила/ треугольник и др
    Диапазон частот 1 мкГц … максимальная частота гармонического сигнала
    Длина последовательности 2 … 512
    Частота дискретизации 10 МГц максимум
    Источник Внутренний, внешний, ручной однократный запуск
    Последовательность сигналов
    Частота дискретизации 125 МГц максимум
    Длина памяти Шаг 8 точек: 256 … 8 кБ
    Число повторений 1 … 512
    Длина последовательност 2 … 512
    Источник Внутренний, внешний, ручной однократный запуск
    Режим сложения
    По частоте Отношение частот / разность частот
    По амплитуде Разность амплитуд/ разность смещений
    Объединение формы Объединяемые амплитуды: 0% ~ 100%
    Частотомер
    Частотный диапазон 1 МГц … 400 МГц, разрешение 8 разрядов
    Измерение Частота, период, длительность импульса (100 нс … 20 с), коэффициента заполнения (0,1 % … 99,9 %)
    Входной уровень 50 мВскз … 5 Впик-пик (DC, 1 мГц … 350 МГц) 50 мВскз … 10 Впик-пик (AC, 1 мГц … 350 МГц)
    Время счета 1 мс … 200 с
    Уровень запуска -2,5 В … +2,5 В
    Связь входа AC, DC
    НЧ-фильтр Вкл, Выкл

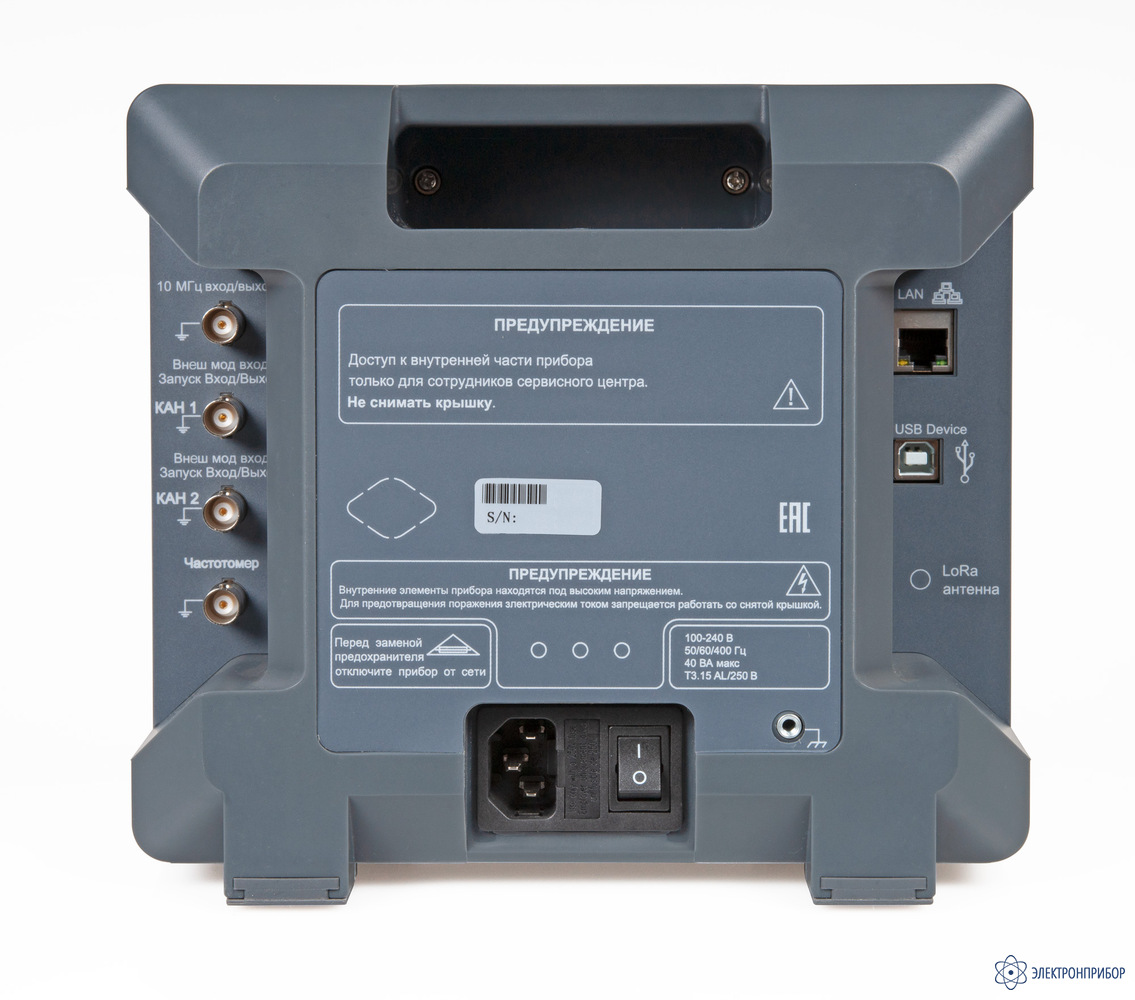

    Параметры дополнительных входов / выходов
    Вход опорного сигнала 10 МГц ± 500 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм
    Выход опорного сигнала 10 МГц,; уровень: 0 дБм; 50 Ом
    Синхровыход (SYNC) Уровень: TTL, прямоугольная форма, время нарастания: ≤ 5 нс; сопротивление: 50 Ом
    Вход/ Выход синхронизации Вход / выход уровень: TTL; вход / выход сопротивление: 1 кОм
    Вход внешней модуляции / синхронизации Уровень: модуляция ± 2,5 Впик-пик, сопротивление: 1 кОм Синхронизация TTL, сопротивление: 10 кОм
    Общие данные
    ЖК-дисплей Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек
    Память 100 МБ
    Напряжение питания 100 … 240 В, 50/60 Гц (±10 %) 100 … 120 В, 400 Гц (±10 %)
    Потребляемая мощность не более 40 ВА  не более 80 ВА при использовании опции усилителя мощности
    Рабочие условия 0…40°С, 80%
    Интерфейс USB, LAN
    Габаритные размеры, масса 220 × 190 × 124 мм; 2,9 кг 220 × 190 × 166 мм; 3,3 кг – с опцией усилителя мощности

  • Комплект поставки АКИП-3425/1

    № Наименование Количество
    1 Генератор сигналов АКИП-3425/1 1
    2 Сетевой шнур 1
    3 Соединительный кабель 1
    4 Руководство по эксплуатации (на CD) 1
