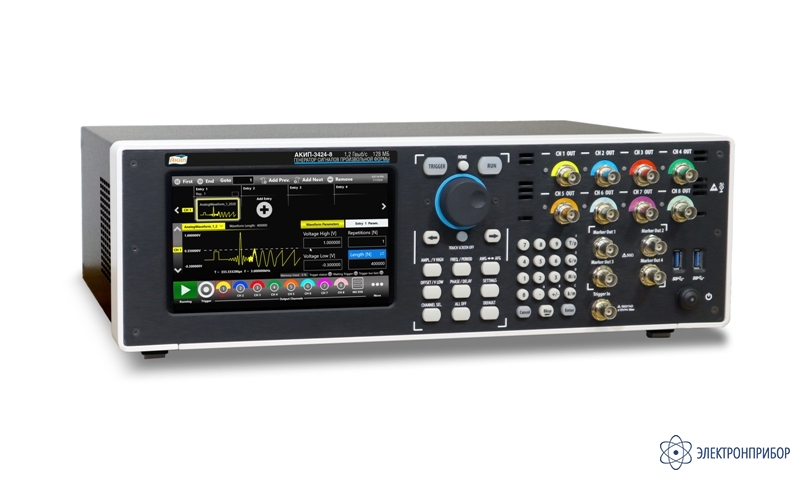

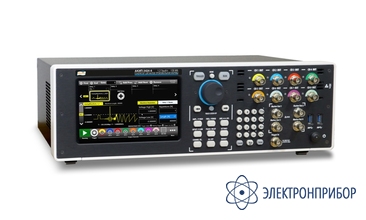

АКИП-3424-8 (2М) — генератор сигналов произвольной формы
Код товара: 71273-
Особенности генератора сигналов произвольной формы АКИП-3424-8 (2М):
- Аналоговые каналы: 8;
- Опция - цифровые каналы: 32;
- Диапазон частот (синус): 1 мкГц – 300 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит;
- Частота дискретизации 1,2 ГГц;
- Память 2 МБ/канал;
- Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
- Внутренний опорный генератор: ±2*10-6;
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др. (12 видов);
- Режим формирования сигнала произвольной формы до 400 МГц;
- Режим формирования произвольного сигнала из различных сегментов (1... 16384) с возможностью циклического повторения сегмента в последовательности (1... 4.294.967.294);
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
- Синхронизация нескольких генераторов (только модель АКИП-3424/8): до 32 аналоговых и 128 цифровых каналов (требуется кабель RIDERAWG-SYNC);
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Под управлением ОС Windows 10;
- Интерфейсы: USB, LAN, DVI, VGA;
- Высота 3U, возможность монтажа в 19” стойку (опция).
-
Сравнительная таблица генераторов серии АКИП-3424:
Модель Характеристики АКИП-3424-2 (2 M) Генератор АКИП-3424-2 с памятью 2 МБ АКИП-3424-2 (64 M) Генератор АКИП-3424-2 с памятью 64 МБ АКИП-3424-2 (128 M) Генератор АКИП-3424-2 с памятью 128 МБ АКИП-3424-4 (2 M) Генератор АКИП-3424-4 с памятью 2 МБ АКИП-3424-4 (64 M) Генератор АКИП-3424-4 с памятью 64 МБ АКИП-3424-4 (128 M) Генератор АКИП-3424-4 с памятью 128 МБ АКИП-3424-8 (2 M) Генератор АКИП-3424-8 с памятью 2 МБ АКИП-3424-8 (64 M) Генератор АКИП-3424-8 с памятью 64 МБ АКИП-3424-8 (128 M) Генератор АКИП-3424-8 с памятью 128 МБ Технические характеристики генератора сигналов произвольной формы АКИП-3424-8 (2М):
Параметры АКИП-3424-2 АКИП-3424-4 АКИП-3424-8 Выходные параметры Число каналов 2 – аналоговые
1 – маркеры
8 – цифровые (опция)4 – аналоговые
2 – маркеры
8/16 – цифровые (опция8 – аналоговые
4 – маркеры
8/16/32 – цифровые (опция)Скорость выборки от 1 выб/с до 1,2 Гвыб/с Погрешность установки частоты ±2*10-6 Выходное сопротивление 50 Ом, 5 Ом Выходной уровень (50 Ом) 0 … 6 Впик-пик (опционально до 12 Впик-пик) Дискретность установки < 0,5 мВ или 5 разрядов Диапазон установки смещения постоянной составляющей Диапазон установки 50 Ом на 50 Ом: -3 В … +3 В (-6 В … +6 В – опция) Диапазон установки 50 Ом на высокоомный выход: -6 В … +6 В (-12 В … +12 В – опция) Постоянное смещение Диапазон смещения постоянной составляющей (50 Ом) -3 … +3 В (опционально: -6 … +6) Погрешность установки ±(1% от уст. + 10 мВ) Синусоида Частотный диапазон 1 мкГц … ≤ 70 МГц: 12 Впик-пик
70 МГц … ≤ 120 МГц: 9 Впик-пик
120 МГц … ≤ 180 МГц: 6 Впик-пик
180 МГц … 300 МГц: 3 Впик-пик
(Без опции HV максимальный выходной уровень 6 Впик-пик)Коэффициент гармоник (при уровне не более 1Впик-пик) 1 мкГц … ≤ 10 МГц: <-60 дБн
10 МГц … ≤ 50 МГц: <-55 дБн
50 МГц … ≤ 100 МГц: <-45 дБн
100 МГц … 300 МГц: <-30 дБнКНИ (коэфф. нелин. искажений) <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик) Негармонические составляющие (при уровне не более 1Впик-пик) 1 мкГц … ≤10 МГц: <-65 дБн
10 МГц … 300 МГц: <-55 дБнФазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) <-120 дБн/Гц (10 МГц) Прямоугольник Частотный диапазон 1 мкГц … ≤ 40 МГц: 12 Впик-пик
40 МГц … ≤ 80 МГц: 10 Впик-пик
80 МГц … ≤ 150 МГц: 7 Впик-пик
(Без опции HV максимальный выходной уровень 6 Впик-пик)Время нарастания/спада 2 нс Выброс 2% Джиттер <20 пс Пила, треугольник Частотный диапазон 1 мкГц … 15 МГц Нелинейность ≤0,1% Перестраиваемая скважность 0,0 … 100,0% Импульс Диапазон частот 1 мкГц … ≤ 5 МГц: 12 Впик-пик
5 МГц … ≤ 60 МГц: 10 Впик-пик
60 МГц … ≤ 150 МГц: 7 Впик-пик
(Без опции HV максимальный выходной уровень 6 Впик-пик)Длительность импульса От 2,5 нс Время нарастания/спада 2 нс … 1000 с, разрешение 2 пс Диапазон изменения скважности 0% … 100% Выброс 2% Джиттер < 20 пс Произвольная форма (СПФ) Диапазон частот 1 мкГц … 150 МГц Длина памяти 2 … 16 тысяч точек – стандартный режим Разрешение ЦАП 14 бит Частота дискретизации 1,2 ГГц Минимальное время нарастания/спада 1,1 нс Джиттер 800 пс Пакетный режим Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ Режим запуска Синхронизированный или по строб-импульсу Число импульсов в пакете 1 … 4294967295 импульсов или бесконечно ГКЧ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Время качания 40 нс ... 2000 с Погрешность установки времени качания ≤ 0,4 % Закон качания Линейный, логарифмический, пошаговый, пользовательский Источник синхронизации Внешний, внутренний, ручной АМ, ЧМ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний/внутренний Форма модулирующего колебания Синус, меандр, пила, треугольник, шум, произвольная Частота модулирующего колебания Внутреннее: 500 мкГц … 48 МГц Коэффициент АМ 0 ... 120 % (АМ) ФМ Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний/внутренний Форма модулирующего колебания Синус, меандр, пила, треугольник, шум, произвольная Частота модулирующего колебания Внутреннее: 500 мкГц … 48 МГц Внешнее: до 8 МГц Диапазон установки девиации фазы 0º ... 360º ЧМН, ФМН Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ Источник модуляции Внешний/внутренний Форма модулирующего колебания Меандр (скважность 50 %) Частота модулирующего колебания Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц Частота скачка ЧМн 1 мкГц ... 300 МГц Скачок фазы ФМн 0º ... 360º ШИМ Формы несущей Импульс Источник модуляции Внешний/внутренний Форма модулирующего колебания Синус, меандр, пила, треугольник, шум, произвольная Частота модулирующего колебания 50 Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц Диапазон девиации 0% ... 50% от периода импульса Цифровые каналы (Опция) Число каналов 8, 16, 32 – в зависимости от модели и опции Тип разъема Mini-SAS HD (на задней панели) Выходное сопротивление 100 Ом Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов Время нарастания/спада < 1 нс Частота дискретизации 1,2 ГГц Дополнительные входы/выходы Маркер 1, 2 или 4 канала в зависимости от модели прибора, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ), время нарастания/спада < 700 пс, джиттер 20 пс Синхровход/Строб тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; мин. длит. импульс 3 нс ОГ вход Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц ОГ выход Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик Внешняя модуляция Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискрет. 40 МГц); выходной уровень: -0,5 В ... +0,5 В Общие данные Дисплей Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 Операционная система Windows 10 Интерфейс USB (2-USB 2.0), LAN Выходы (задняя панель) 2-PS/2 (мышь, клавиатура), порт внешнего монитора Напряжение питания 100…240 В, 45 … 66 Гц Потребляемая мощность не более 150 Вт Габаритные размеры 135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция RIDER-RACK), высота 3U Масса 9,5 кг – АКИП-3424-2 10,3 кг – АКИП-3424-4 12 кг – АКИП-3424-8 -
Комплект поставки АКИП-3424-8 (2М)
№ Наименование Количество 1 Генератор сигналов произвольной формы АКИП-3424-8 (2М) 1 -
