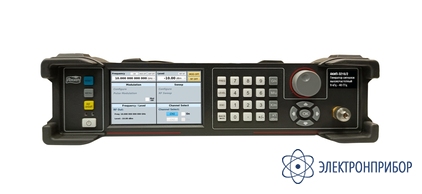

АКИП-3215/2 — генератор сигналов

Код товара: 83277
  • 2-3 дня

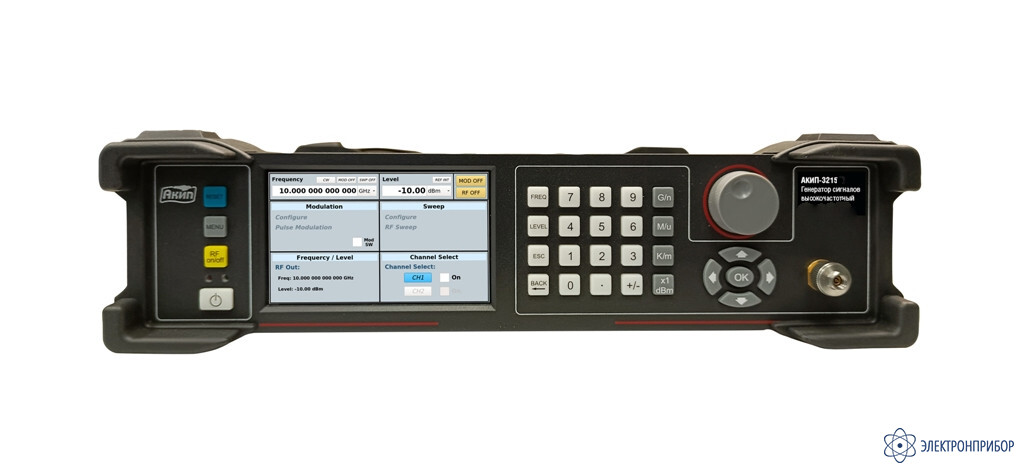

    Является модификацией АКИП-3215

    Особенности генератора сигналов АКИП-3215/2:

    • диапазон частот ВЧ: 9 кГц … 40 ГГц;
    • разрешение по частоте 0,001 Гц;
    • режимы работы: непрерывное гармоническое колебание (CW), свипирование по частоте (SWEEP);
    • погрешности установки частоты: ±1×10-7;
    • выходной уровень: -120 дБм … +17 дБм;
    • разрешение по амплитуде: 0,1 дБ;
    • фазовый шум:
      • < -131 дБн/Гц (несущая 1 ГГц, отстройка 10 кГц);
      • < -112 дБн/Гц (несущая 10 ГГц, отстройка 10 кГц);
    • внутренняя/ внешняя модуляция: ИМ;
    • сенсорный ЖК-дисплей с диагональю 12,7 см;
    • интерфейсы: LAN, USB;
    • дистанционное управление: команды SCPI на базе USB-TMC.

  • Технические характеристики генератора сигналов АКИП-3215/2:

    Параметр Значение
    Выходная частота
    Диапазон 9 кГц … 20 ГГц – АКИП-3215/1
    9 кГц … 40 ГГц – АКИП-3215/2
    Дискретность установки 0,001 Гц
    Пределы допускаемой относительной погрешности установки частоты ±1×10-7 Есть вход сигнала внешней опорной частоты 10 МГц
    Время установления параметров 10 мс
    режим импульсной модуляции:
    50 нс (≥100 МГц)
    120 нс (< 100 МГц)
    ВЧ выход 2,92 – тип, 50 Ом
    Выходной уровень
    Диапазон установки уровня выходного сигнала, 50 Ом -120 … +17 дБм – в полном диапазоне частот генератора
    Дискретность установки 0,1 дБ
    Абсолютная погрешность установки уровня выходного сигнала
    9 кГц < f ≤ 1 ГГц
    1 ГГц < f ≤ 10 ГГц
    10 ГГц < f ≤ 20 ГГц
    20 ГГц < f ≤ 30 ГГц
    30 ГГц < f ≤ 40 ГГц    		 -120 дБм…≤-70 дБм -70 дБм…≤-20 дБм -20 дБм…≤0 дБм 0 дБм …+17 дБм
    ≤ ±2 дБ
    ≤ ±2 дБ
    ≤ ±3 дБ
    ≤ ±3 дБ
    ≤ ±3 дБ    		 ≤ ±2 дБ
    ≤ ±2 дБ
    ≤ ±2 дБ
    ≤ ±2 дБ
    ≤ ±2 дБ    		 ≤ ±1 дБ
    ≤ ±1 дБ
    ≤ ±1 дБ
    ≤ ±1 дБ
    ≤ ±1 дБ    		 ≤ ±0,5 дБ
    ≤ ±1 дБ
    ≤ ±1 дБ
    ≤ ±1 дБ
    ≤ ±1 дБ
    Время установления параметров < 10 мс
    Спектральная плотность мощности фазовых шумов
    f = 1 ГГц
    f = 10 ГГц
    f = 20 ГГц
    f = 30 ГГц    		 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц
    <-104 дБн/Гц
    <-84 дБн/Гц
    <-79 дБн/Гц
    <-74 дБн/Гц    		 <-132 дБн/Гц
    <-109 дБн/Гц
    <-100 дБн/Гц
    <-100 дБн/Гц    		 <-131 дБн/Гц
    <-112 дБн/Гц
    <-106 дБн/Гц
    <-102 дБн/Гц    		 <-130 дБн/Гц
    <-111 дБн/Гц
    <-105 дБн/Гц
    <-102 дБн/Гц    		 <-134 дБн/Гц
    <-115 дБн/Гц
    <-109 дБн/Гц
    <-103 дБн/Гц
    Уровень гармонических искажений <-40 дБн, f = 1 ГГц
    <-40 дБн, f = 10 ГГц
    <-40 дБн, f = 20 ГГц
    Уровень субгармонических искажений <-80 дБн, f = 1 ГГц
    <-80 дБн, f = 10 ГГц
    <-80 дБн, f = 20 ГГц
    <-75 дБн, f = 30 ГГц
    <-75 дБн, f = 40 ГГц
    Уровень подавления гармонических искажений (при отстройке 5 кГц) <-80 дБн, f = 1 ГГц
    <-75 дБн, f = 10 ГГц
    <-70 дБн, f = 20 ГГц
    <-65 дБн, f = 30 ГГц
    <-63 дБн, f = 40 ГГц
    Импульсная модуляция (опция)
    Режимы модуляции Внутренняя, внешняя
    Минимальный период следования импульсов 110 нс
    Минимальная длительность импульса 100 нс
    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами > 65 дБн
    Вход внешнего сигнала модуляции LVTTL (+3,3 В)
    Генератор импульсов
    Диапазон установки частоты импульсов 0,1 Гц … 10 МГц
    Диапазон установки периода импульсов 110 нс … 100 с
    дискретность установки: 100 нс
    Диапазон установки длительности импульсов 100 нс … 99,999999 с
    дискретность установки: 100 нс
    Минимальная длительность фронта/ среза импульса 25 нс
    Диапазон установки задержки внешнего запуска 20 нс … 100 с
    Свипирование по частоте (ГКЧ)
    Режим свипирования Шаговый
    Диапазон частот Работа в полном диапазоне частот генератора
    Длительность точки 10 мс … 100 с (разрешение 1 мкс)
    Скорость перестройки 300 мкс
    Источник синхронизации Внутренний
    Входы / выходы
    Передняя панель
    ВЧ выход 2,92 мм (папа), 50 Ом
    Задняя панель
    Вход внешнего запуска BNC тип (мама)
    Импульс вход/выход BNC тип (мама), вход: LVTTL (+3,3 В)
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, 5 … 10 дБм
    100 МГц, BNC тип (мама), 50 Ом, 5 … 10 дБм
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, 3 … 10 дБм, прямоугольная или синусоидальная форма сигнала
    Общие характеристики
    ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см
    Напряжение питания 100 … 240 В (автовыбор)
    Рабочая температура 0 … 50°С
    Интерфейсы LAN, USB
    Габаритные размеры (ШхВхГ) 360 × 89 × 360 мм
    Масса Не более 10 кг

  • Комплект поставки АКИП-3215/2

    № Наименование Количество
    1 Генератор сигналов АКИП-3215/2 1
    2 Шнур питания 1
    3 Комплект техничесой документации 1
    4 Руководство по эксплуатации 1
