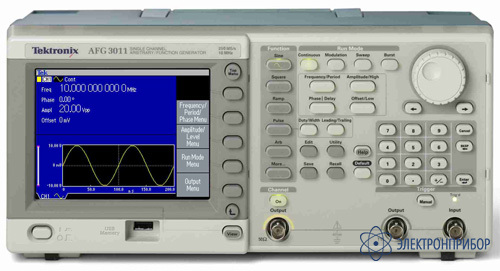

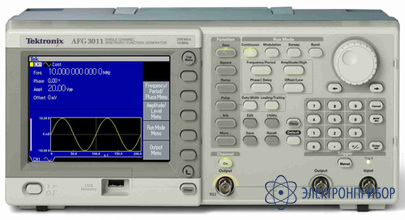

AFG3011 — генератор универсальный

Код товара: 23333

  • Назначение генератора AFG3011:

    Компания Tektronix объявила о выпуске одноканального универсального генератора сигналов AFG3011, который представляет собой генератор стандартных, произвольных форм, является генератором импульсов с регулированной длительностью фронтов.

    Функционально генератор AFG3011 построен на тех же принципах, что и его предшественники, сочетая в себе выдающиеся технические характеристики и доступную цену.

    Генератор имеет большой (5,6 дюйма) ЖК-дисплей, отображающий одновременно все параметры генерируемого сигнала, включая пояснительный график с русскоязычным интерфейсом пользователя.

    Генераторы могут работать в режимах непрерывной генерации, пачки импульсов, свипа, и модуляции (поддержка АМ, FM, PM, FSK, PWM). Прибор имеет «плавающий» выход, что позволяет прикладывать сигнал генератора без ограничений связанных с распределением потенциалов, существующих в тестируемом устройстве.

    Пользователю предоставляется возможность выбрать один из 12 стандартных типов сигнала с частотой до 10 МГц для синусоиды, 5 МГц для прямоугольного, импульсного и сигнала произвольной формы, и до 100 кГц для др. типов сигналов, построить свой собственный сигнал с помощью 14-битного ЦАП работающего с частотой до 250 МГц, а также генерировать пачки импульсов с отдельно регулируемыми передними и задними фронтами в диапазоне от 625 с до 50 нс.

    Особенности генератора AFG3011:

    Отличительной особенностью новой модели является встроенный усилитель который позволяет регулировать амплитуду при нагрузке 50 Ом - от 20 мВ до 20 В в размахе, а при отсутствии нагрузки амплитуда может быть задана в диапазоне - от 40 мВ до 40 В в размахе.

    Стандартно генератор AFG3011 содержит интерфейсы USB, GPIB и LAN для подключения прибора к ПК, а также для сохранения и переноса смоделированных сигналов генератор имеет на передней панели разъем USB. Подключив генератор к ПК посредством одного из интерфейсов, пользователь может легко и быстро создавать и редактировать формы сигнала для режима генератора сигналов произвольной формы с помощью программного пакета ArbExpressTM поставляемого вместе с прибором. Располагая на рабочем месте одним из осциллографов компании Tektronix, пользователь может легко и быстро сохранить исследуемый процесс на осциллографе, а с помощью программного пакета ArbExpressTM на выходе генератора воспроизвести снятую осциллографом осциллограмму на генераторе.

  • Краткие технические характеристики генератора AFG3011:

    Параметр Значения
    Количество каналов 1
    Количество маркеров 1
    Количество цифровых выходов 1
    Частота дискретизации 0.25 Гвыб./с
    Разрядность ЦАП 14
    Диапазон частот сигнала произвольной формы 5 МГц
    Диапазон частот для синусоидального сигнала 10 МГц
    Вид модуляции сигнала AM, FM, PM, FSK, PWM
    Длина памяти на канал 0.128 Мб
    Дисплей Цветной ЖК 5.6"
    Габаритные размеры (В х Ш х Г) 156 x 330 x 168 мм
    Масса 4.5 кг

    При заказе, пожалуйста, укажите тип штепсельной вилки.

  • Комплект поставки AFG3011

    № Наименование Количество
    1. Генератор сигналов AFG3011 1
    2. Краткое руководство по эксплуатации 1
    3. Шнур питания 1
    4. Кабель USB 1
    5. Компакт-диск с руководством по программированию 1
    6. Руководство по сервисному обслуживанию 1
    7. Драйверы LabView и IVI 1
    8. Компакт-диск с программным обеспечением ArbExpress 1
    9. Сертификат калибровки, выдаваемый NIST 1
