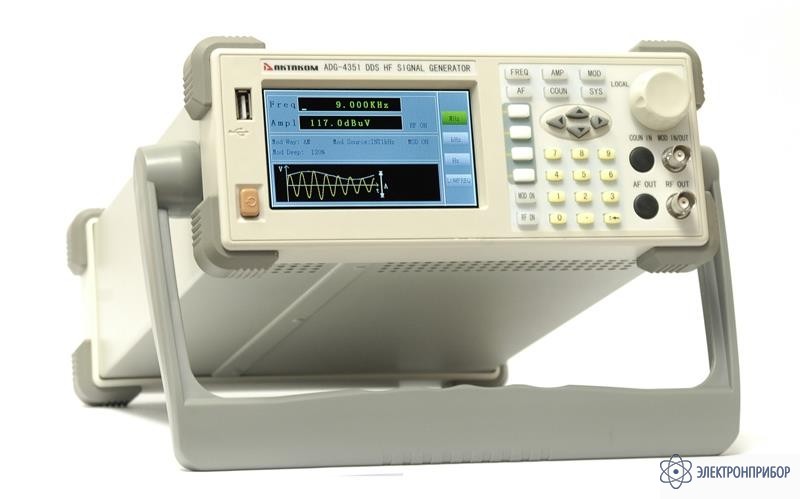

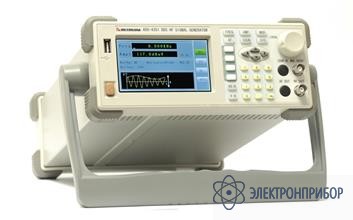

ADG-4351 — высокочастотный функциональный генератор

Код товара: 29127

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение ADG-4351:

    Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.

    Особенности ADG-4351:

    • Прямой цифровой синтез;
    • Режим качания частоты;
    • Выходной импеданс РЧ: 50 Ом;
    • Интерфейс (опционально): RS-232 и USB;
    • Питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц;
    • Потребляемая мощность, не более: 35 ВА;
    • Габаритные размеры: 240x90x363 мм;
    • Масса: 3 кг.

  • Технические характеристики ADG-4351:

    Параметр Значение
    Частота выходного сигнала 9 кГц … 350 МГц
    Разрешение по частоте 1 Гц
    Опорный генератор TCXO 10.000 МГц
    Температурная стабильность ±2.5 ppm
    Амплитуда выходного сигнала (50 Ом) 0,3 мкВскз … 1 Вскз
    Выходной уровень на РЧ (50 Ом) -105…+13 дБм нормированно
    -127…+13 дБм не нормированно
    Разрешение по амплитуде 0,1 дБ
    Негармонические искажения, не более -40 дБн (типичное, уровень ≤+4дБм)
    Гармонические искажения, не более -30 дБн (типичное, уровень ≤+4дБм)
    Субгармонические искажения, не более -40 дБн (типичное, уровень ≤+4дБм)
    Нелинейность ±1 дБ (уровень ≤+4дБм, F=400 кГц)
    Форма выходного сигнала синус
    Виды модуляции AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция)
    Параметры амплитудной модуляции (AM)
    Частота несущей 9 кГц…350 МГц
    Глубина модуляции 0…120%
    Разрешение 0.1% (при глубине <10%), 1% (>10%)
    Погрешность ±7%
    Частота внутренней модуляции 1 кГц или 400 Гц
    Частота внешнего модулирующего сигнала 20 Гц…10 кГц
    Параметры FM (частотной модуляции)
    Частота модуляции 0…100 кГц
    Разрешение 1 Гц(< 1 кГц), 10 Гц (≥ 1 кГц)
    Погрешность ±7 %
    Частота внутренней модуляции 1 кГц или 400 Гц
    1 кГц или 400 Гц
    Девиация фазы 0,1…6,0 рад
    Разрешение 0,1 рад
    Погрешность ±7 %
    Модуляция внутренняя
    Скорость модуляции 1 кГц или 400 Гц
    Параметры FSK (частотной манипуляция)
    Уровень модулированного сигнала TTL
    Диапазон частоты скачка 0...18 МГц
    Модуляция внешняя
    Параметры PSK (фазовой манипуляция)
    Уровень модулированного сигнала TTL
    Диапазон фазы 0...360°
    Модуляция внешняя
    Свипирование частоты
    Время свипирования 10…1000 мс
    Шаг свипирования 10 мс
    Диапазоны свипирования 9 кГц…350 МГц

  • Комплект поставки ADG-4351

    № Наименование Количество
    1. Генератор ADG-4351 1
    2. Шнур питания 1
    3. Кабель соединительный BNC-BNC 1
    4. Руководство по эксплуатации 1
