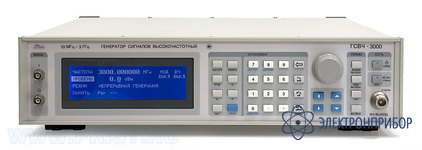

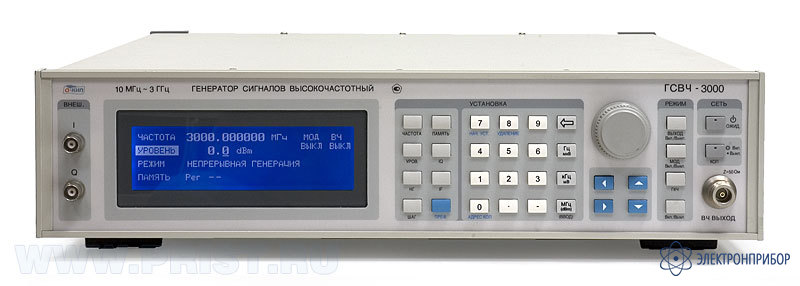

ГСВЧ-3000 — генератор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      30876-05

    • Производитель

      АКИП

    Назначение генератора сигналов ВЧ ГСВЧ-3000:

    Генератор сигналов ВЧ ГСВЧ-3000: Частотный диапазон 10 МГц ... 3000 МГц; Прямой цифровой синтез сигналов; Высокое разрешение выходной частоты 1 Гц; Низкий уровень фазовых шумов; Девиация частоты до 100 кГц с разрешением 0,1 кГц; Широкий диапазон установки выходного уровня -120 ... 0 дБм; Защита выхода от внешнего источника 25 Вт максимально; Запись в память до 20 профилей; Интерфейс RS-232 (опция GPIB); Масса 18 кг.

  • Технические характеристики генератора сигналов ВЧ ГСВЧ-3000:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 10 МГц…3000 МГц
    Дискретность установки 1 Гц
    Погрешность установки ± 2 х 10-6 (2 ppm)
    Защита выхода Обеспечивается защита при подаче от внешнего источника: до 25 Вт (максим.)
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон - 120…0 дБм
    Дискретность установки 0,1 дБ
    Погрешность установки уровня ± 2 дБ (-30…110 дБм)
    КСВН < 1,5
    Выходное сопротивление 50 Ом
    СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
    Фазовый шум -92,0 дБс/Гц (при отстройке на 10 кГц)
    Гармоники несущей ≤ минус 30 дБс
    Негармонические составляющие ≤ минус 50 дБс
    РЕЖИМ ПЕРЕНОСА ПЧ
    Значения частот на входе ПЧ 36 или 70 МГц (опция – 44 МГц)
    Входной уровень -20 дБмВт… 0 дБмВт
    Входное сопротивление 50 Ом
    ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ
    Входной уровень 1 В пик
    Импеданс 50 Ом
    Тип соединителя BNC
    ОБЩИЕ ДАННЫЕ
    Габаритные размеры 130 х 430 х 435 мм
    Напряжение питания 115 / 230 В, 50 / 60 Гц
    Масса 18 кг
  • Комплект поставки ГСВЧ-3000

    Наименование Количество
    1. Генератор сигналов ВЧ ГСВЧ-3000 1
    2. Сетевой шнур 1
    3. Соединительный кабель N-типа 1
    4. Предохранитель 1
    5. Руководство по эксплуатации 1
  • Дополнительная комплектация ГСВЧ-3000
