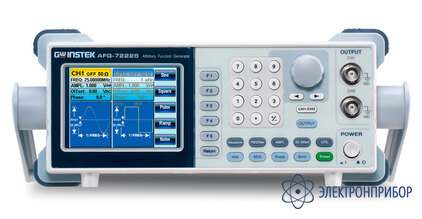

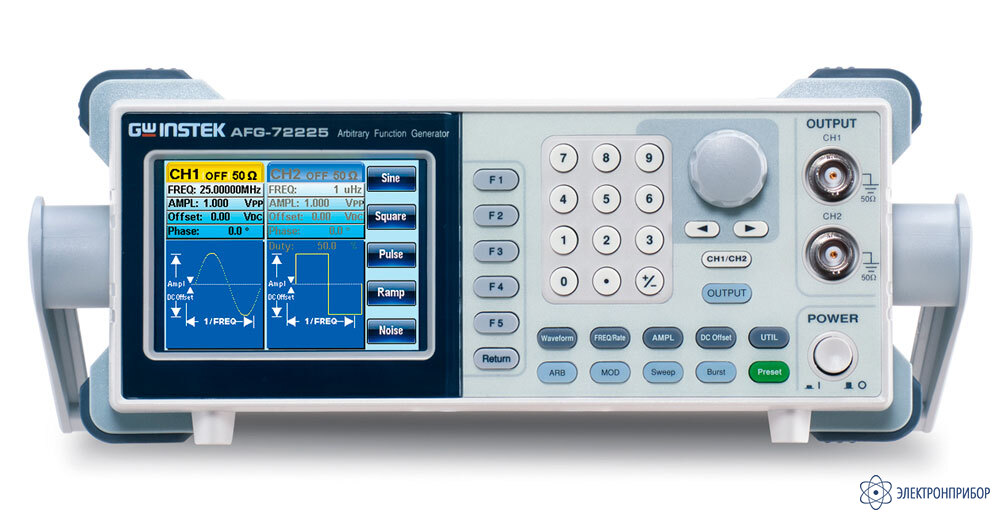

AFG-72225 — генератор сигналов специальной формы

Код товара: 31892
  • Особенности генератора сигналов специальной формы AFG-72225

    • Число каналов: 2
    • Диапазон частот (синус и меандр): 1 мкГц…25 МГц
    • Прямой цифровой синтез, разрешение по частоте 1 мкГц,
    • Погрешность установки частоты : 2*10-5
    • Разрядность ЦАП 10 бит; частота дискретизации 120 МГц
    • Память для формирования сигнала 4000 точек (10 групп)
    • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум
    • Режимы модуляции АМ, ФМ, ЧМ, ФМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
    • Режим формирования сигнала произвольной формы (ARB)
    • Возможность редактирования СПФ без подключения к ПК
    • Режим SUM: сложение 2-х выходных сигналов
    • Встроенный частотомер до 150 МГц
    • Синхро -вход и –выход
    • Большой цветной графический ЖК-дисплей (TFT)
    • Интерфейс USB (сохранения/загрузки данных с USB-flash)
    • Программное обеспечение для формирования сигналов произвольной формы (ARB)
  • Технические характеристики генератора сигналов специальной формы AFG-72225

    Параметр Значение
    Выходные параметры
    Частотный диапазон(синус, меандр) 1 мкГц…25 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±2х10-5
    Выходной уровень 1 мВ…10 В пик-пик (на 50 Ом)
    2 мВ…20 В пик-пик (без нагрузки)
    1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц)
    2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц)
    Синусоида
    Коэффициент гармоник (амплитуда>0,1 Впик-пик) -55 дБн 0…200 кГц
    -50 дБн 200 кГц …1 МГ
    -35 дБн 1 МГц …5 МГц
    -30 дБн 5 МГц …25 МГц
    Постоянное смещение
    Диапазон смещения ± 5 Впик на нагрузке 50 Ом (AC+DC)
    ± 10 Впик без нагрузки (AC+DC)
    ± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц)
    ± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц)
    Меандр
    Скважность перестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц)
    фиксированная: 50% (до 25 МГц)
    Время нарастания/спада ≤ 25 нс
    Выброс <5%
    Пила, треугольник
    Диапазон частот 1 мкГц…1 МГц
    Нелинейность <0,1%
    Перестраиваемая скважность 0,0 – 100,0% (разрешение 0,1 %)
    Произвольная форма
    Частота дискретизации 120 МГц
    Частота повторения 60 МГц
    Длина памяти 4 тысячи точек
    Разрешение ЦАП 10 бит
    Память 10 ячеек
    АМ, ЧМ
    Формы несущей Синус, меандр, треугольник, пила.
    (импульс и произвольная форма - только АМ)
    Источник модуляции Внешний/ внутренний
    Модулирующее колебание Синус, меандр, треугольник, пила
    Глубина АМ 1…120 %
    Частота девиации DC…25 МГц (пик.)
    ФМ
    Формы несущей Синус, меандр, треугольник, пила
    Диапазон частот 2 мГц…20 кГц
    Источник модуляции Внешний/внутренний
    Мод. колебание Синус, меандр, треугольник, пила
    Девиация 0°...360°
    Режим сложения
    Формы несущей Синус, меандр, треугольник, пила, импульс, шум
    Моделирующее колебание Синус, меандр, треугольник, пила
    Частота модуляции 2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.)
    Глубина сложения 0%...100,0%
    Источник Внутренний/ внутренний
    ЧМН
    Формы несущей Синус, меандр, треугольник, пила, импульс
    Модулир. колебание 50 % скважности меандра
    Внутренний источник 2 мГц…100 кГц
    Диапазон частот 1 мкГц…25 МГц
    Частотомер
    Диапазон частот 5 Гц…150 МГц
    Разрешение 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
    Вх. сопротивление 1 кОм (1 пФ)
    Чувствительность 35 мВскз…30 Вскз
    Общие данные
    Дисплей Диагональ 9 см (320 х 240 точек) цветной TFT LCD
    Потребляемая мощность 25 Вт макс
    Интерфейсы USB
    Напряжение питания 100…240 В; частота 50…60 Гц
    Габаритные размеры 107 × 266 × 293 мм
    Масса 2,5 кг
  • Комплект поставки AFG-72225

    Наименование Количество
    1. Генератор сигналов специальной формы AFG-72225 1
    2. Сетевой шнур 1
    3. РЭ 1
    4. Соединительный кабель BNC – Alligator (GTL-101) 1
