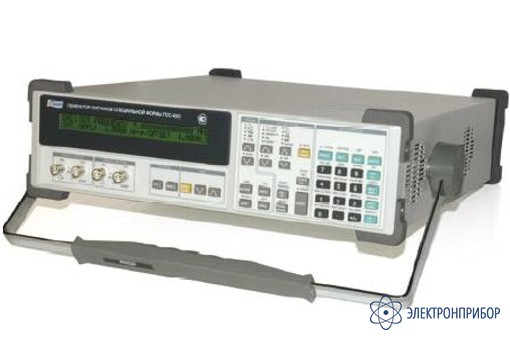

ГСС-93/2 — генератор

Код товара: 21677
  • 28721-05

    • Гарантия

      1 год

    • Госреестр СИ РФ

      28721-05

    • Производитель

      АКИП

    Краткие характеристики ГСС-93/2:

    • Цифровой синтез сигналов до 31 МГц
    • Синус, меандр, треугольник, пила, шум, произвольная форма
    • Дискретность установки частоты 0,01 мкГц (!!!)
    • 2 канала
    • Гармонические искажения не более -45 дБс
    • Синтез произвольных сигналов: 40 Мвыб/с, 16 КВ, 12 бит
    • Линейное и логорифмическое свипирование
    • АМ (внутр / внеш), ЧМ и ФМ (внутр), стробирование
    • Вход и выход опорной частоты 10 МГц
    • Выходы сигналов: модуляции, синхро-, свип-, метки старт/стоп свип-, индикация выхода свип- за границы диапазона
    • Вход сигнала синхронизации
    • Интерфейс RS-232C (опция GPIB)

  • Технические характеристики ГСС-93/2:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон Синус, меандр: 31 МГц, разрешение 0,01 мкГц
    Треугольник, пила: 2 МГц, разрешение 0,01 мкГц
    Шум: 10 МГц
    Погрешность установки ± 2х10-7, 20…30 °С
    Число выходов 2
    Выходной уровень 50 мВ…10 Впик-пик (ср.кв., дБм), 50 Ом, разрешение 0,1 мВ
    Погрешность установки Синус: ± 0,2 дБ
    Прочие: от ± 3,0%
    Выходное сопротивление 50 Ом
    Постоянное смещение -5…5 В (± 1,5 %) на 50 Ом, разрешение 0,1 мВ
    СИНУСОИДА Коэффициент гармоник £ -45 дБс 0…1 МГц
    £ -32 дБс 1…31 МГц
    МЕАНДР Асимметрия формы ± (1% от периода + 4 нс)
    Время нарастания/спада < 16 нс
    ПРОИЗВОЛЬНАЯ ФОРМА Частота дискретизации 40 Мвыборок/с
    Разрешение по вертикали 12 бит (-2048…2047 точек)
    Разрешение по горизонтали 16…16383 точек
    Время синтеза < 1 мкс
    АМ (ВНУТРЕННЯЯ, ВНЕШНЯЯ) Коэффициент АМ 0…100 % (АМ); разрешение 0,1 %
    ± 100 % (две боковые с подавлением несущей DSBSC)
    Частота модуляции 1 мГц…10 кГц (внутр.); макс. 20 кГц (внеш.)
    Вход внешней АМ ± 5 В (модуляция до 100 %); 100 кОм
    ЧМ (ВНУТРЕННЯЯ) Частота модуляции 1 мГц…10 кГц
    Частота несущей 0,01 мкГц…31 МГц; до 40 Мвыборок/с
    ФМ (ВНУТРЕННЯЯ) Частота модуляции 1 мГц…10 кГц
    Сдвиг фазы ± 9999,99°
    СВИПИРОВАНИЕ Перестройка частоты Непрерывно (треугольник, пила); однократно
    Диапазон свипирования 0,010 мкГц…31 МГц; до 40 Мвыборок/с
    Частота свипирования 1 мГц…10 кГц
    Режимы свипирования Линейное и логарифмическое
    Выход свип- меток 2 метки на свип- сигнале устанавливаются пользователем
    Выход свип- сигнала Синхросигнал 0…10 В (развертка пилой)
    СТРОБИРОВАНИЕ Диапазон частот До 2 МГц; 40 Мвыборок/с
    Число периодов 1…65000 периодов в одном пакете
    Выход модуляции 0…5 В
    ГЕНЕРАТОР СИНХРОЗАПУСКА Источник синхросигнала Кан. 1, внутренний, внешний (+/- фронт), сеть, однократно
    Задержка запуска 0,1 мс…1000 с, разрешение 0,1 мс
    Вход синхронизации Запуск по полож. или отр. фронту, уровень ТТЛ
    Выход синхронизации Уровень ТТЛ
    ОБЩИЕ ДАННЫЕ Напряжение питания 100 / 120 / 220 / 230 В (± 15 %), 50 / 60 Гц
    Габаритные размеры, масса 363 x 109 x 386 мм; 8,5 кг
