Атлет ТЭК-527АН — кабелетрассоискатель

Сохранить в PDF Распечатать
  • Назначение кабелетрассоискателя Атлет ТЭК-527АН

    Кабелетрассоискатель Атлет ТЭК-527Н предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

    Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-527АН

    • Электроэнергетика

    Решаемые задачи кабелетрассоискателя Атлет ТЭК-527АН

    • Трассировка кабеля и определение глубины залегания.
    • Поиск места повреждения силового кабеля.
    • Поиск металлических трубопроводов и определение глубины залегания.
    • Поиск мест пересечения трубопроводов и кабеля.
    • Трассировка и контроль изоляции защитных покрытий газопровода.
  • Технические характеристики кабелетрассоискателя Атлет ТЭК-527АН

    Параметр Значение
    Генератор ГП-500
    Выходная мощность при работе на согласованную нагрузку, не менее, Вт 500
    Частота генерации, Гц 50, 100, 512, 1024, 8192, "ШП", "ФНЧ", "ПФ"
    Диапазон сопротивлений согласованной нагрузки, Ом 0,25 … 256
    Количество диапазонов согласования 5
    Максимальная потребляемая мощность при работе на согласованную нагрузку, не более, Вт 800
    Напряжение питания от сети переменного тока частотой 50 Гц, В от 187 до 242
    Габаритные размеры прибора, не более, мм 510х470х180
    Масса, не более, кг 18
    Приемник АП-027
    ПАРАМЕТР ДАТЧИКИ
    ЭМД/ДКИ/ДОДК/КИ АД
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
    Головные телефоны -синтезированный звук ЧМ. -
    Встроенный излучатель - синтезированный звук ЧМ.
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 x 102 x 42 (мм)
    Масса электронного блока, не более 0,46 кг

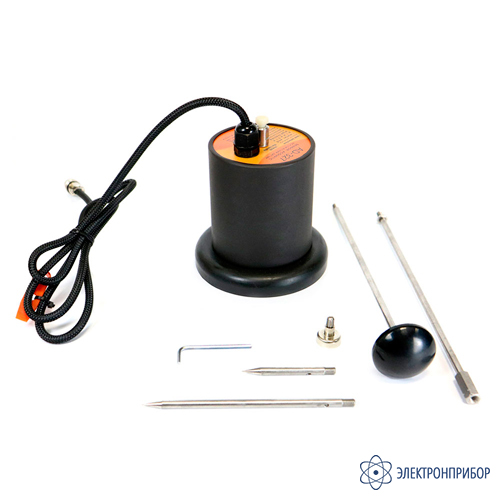

    Акустический датчик "АД-227"
    Чувствительность, V/g 5
    Габаритные размеры прибора, не более, мм 105x75
    Масса, не более, кг 1,2
    Электромагнитный датчик "ЭМД-247"
    Тип преобразователя Резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8192, 1024, 512 Гц
    Тип питания От приемника
    Коммутация резонанса Принудительная (управляется приемником)

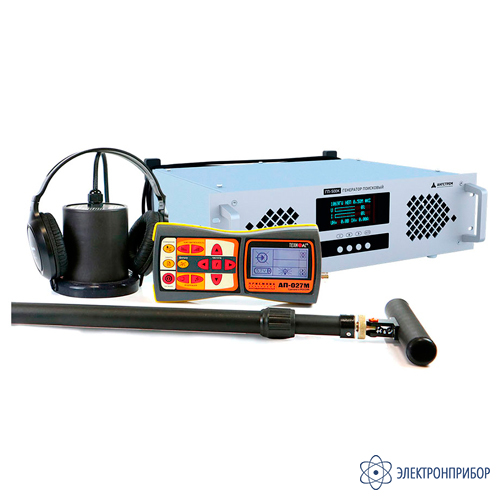

  • Комплект поставки Атлет ТЭК-527АН

    Название Количество
    Акустический датчик АД-227 1
    Головные телефоны 1

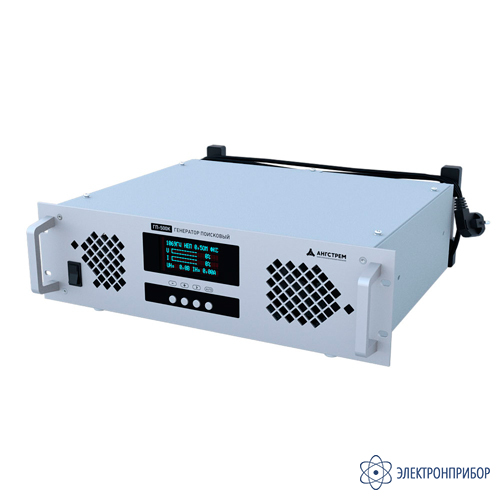

    Генератор поисковый ГП-500К 1
    Приемник АП-027 1
    Чехол 1
    Электромагнитный датчик ЭМД-247 1
    Датчик-определитель дефектов коммуникаций ДОДК-100 Опционально
    Накладная рамка НР-117 Опционально
    Площадка для установки АД в снег или мягкий грунт Опционально
  • Дополнительная комплектация Атлет ТЭК-527АН

    • 19 942 руб.
      Добавить к заказу

      ДКИ-100, датчик контроля качества изоляции

      ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.

    • 7 316 руб.
      Добавить к заказу

      ДОДК-117, датчик определитель дефектов коммуникаций

      Датчик предназначен для определения неисправности (повреждения изоляции защитных покрытий газопроводов) систем катодной защиты, а также для обнаружения места обрыва силовых кабелей. Принцип действия датчика состоит в определении разности потенциалов на поверхности земли, которая образуется при прохождении тока по цепи: генератор, труба (кабель), поврежденная изоляция, земля, заземление генератора, генератор. В месте повреждения изоляции переходное сопротивление труба-земля уменьшается, и на поверхности земли потенциал будет иметь повышенное значение. Увеличение потенциала будет тем значительнее, чем больше повреждение. Датчик представляет собой два изолированных друг от друга измерительных электрода, в один из которых встроен предварительный усилитель и образующие единую конструкцию. Обследование производится двумя операторами, у одного оператора находиться измерительный электрод, у второго оператора находится измерительный электрод и приёмник. По показанию приёмника (стрелочный индикатор и головные телефоны) судят о местонахождении неисправности.

    • Цена по запросу
      Добавить к заказу

      КИ-110, клещи индуктивные

      Клещи индуктивные КИ-110: предназначены для: трассировки кабельной линии ( в том числе находящейся под напряжением); выбора кабеля из пучка.
