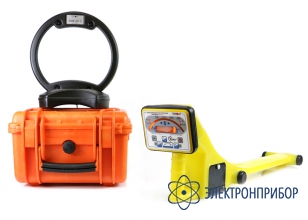

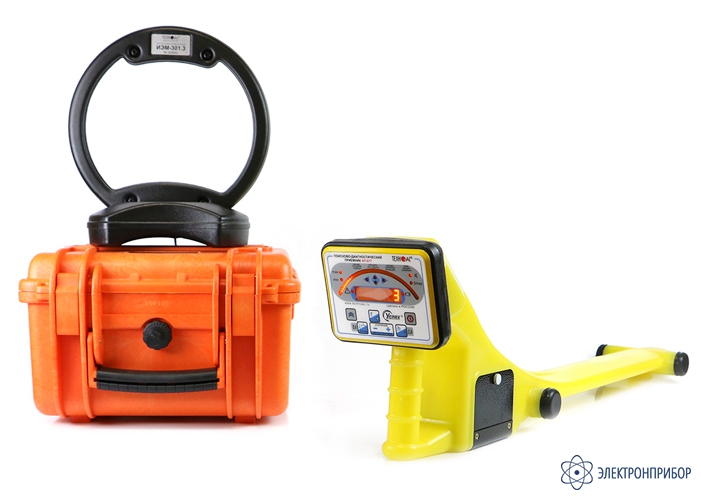

Атлет АГ-318Н — кабелетрассоискатель
Код товара: 25643-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00002118
Назначение кабелетрассоискателя Атлет АГ-318Н:
Трассопоисковый комплект Атлет АГ-318Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока со светодиодной индикацией, а также самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Назначение кабелетрассоискателя Атлет АГ-318Н:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км;
- Поиск электрических кабелей под напряжением;
- Поиск повреждения кабелей;
- Поиск мест пересечения трубопровода и кабеля;
- Обследования участков местности перед проведением земляных работ.
Особенности приемника АП-017Н:
- Современный цифровой трассопоисковый приемник-моноблок;
- Яркий светодиодный индикатор;
- Вывод значения измеренной глубины залегания на экран;
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу;
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц);
- Морозоустойчивый, работа при температурах до -40°С.
Особенности генератора АГ-120Т:
- Самый мощный генератор линейки ТЕХНО-АС;
- Встроенный мультиметр показывает напряжение, ток, сопротивление, мощность и состояние генератора;
- Настройка частоты работы с шагом 1 Гц (в диапазоне 200...9999 Гц);
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- Высокое выходное напряжение (220 В автоном. /330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- Многофункциональность: работа с внешней антенной, индукционными клещами, ударным механизмом и датчиком контроля изоляции;
- Длительное время непрерывной работы от собственного аккумулятора;
- Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
- Автоматическое выключения генерации при длительном простое.
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-318Н:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
-
-
Технические характеристики кабелетрассоискателя Атлет АГ-318Н:
Параметр Значение ПРИЕМНИК АП-017Н Рабочие частоты Пассивные, Гц 50, 100, 15000 Активные, Гц 512, 1024, 1450, 8192, 8928, 9820 Особенности Максимальная измеряемая глубина, м До 10 Максимальная глубина обнаружения трассы, м До 10 Время непрерывной работы, ч До 50 Источники питания Питание 2 элемента D Конструктивные параметры Диапазон эксплуатационных температур, °С -40 …+60 Габариты, мм 720x110x150 Вес прибора без чехла, кг 1,700 ГЕНЕРАТОР АГ-120Т Частоты синусоидального сигнала - частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память- частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.Режимы генерации режим 1 непрерывный «НП» режим 2
- длительность импульса, мс
- частота следования импульсов, Гцкратковременные посылки «ПР» (прерывистый)
100
1режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частотдвухчастотный «2F» (одновременная генерация)
1024
8192
4:1режим 1
амплитуда импульса
частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая длительность импульсагенерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматическиВыходные параметры синусоидальной генерации Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки
10
15задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
220 (180 при «2F»)
330 (260 при «2F»)
110 (90 при «2F»)Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В
- с добавлением внешнего аккумулятора 12В
- от сетевого блока (СБП)
130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз")Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач Ресурс питания при 0ºС в зависимости от мощности не менее, ч - непрерывная и двухчастотная генерация генерация 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)- импульсные посылки одной частоты 9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)генерация ударных импульсов с максимальной частотой 80 уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8 Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max Допустимые внешние аккумуляторы 11...14 В / 22…28 В ≥24 Ач Функциональные особенности Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходеТипы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80% Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС Степень защиты корпуса IP65 Габаритные размеры электронного блока (кейса), не более, мм 305х270х191 Вес электронного блока, не более, кг 14 ИНДУКТИВНАЯ АНТЕННА ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Атлет АГ-318Н
№ Наименование Количество 1 Приемник АП-017Н 1 2 Генератор АГ-120Т 1 3 Источник питания ENP-240-12 1 4 Индукционная антенна ИЭМ-301.3 1 5 Кабель сетевого блока питания AG120.02.060 1 6 Кабель внешнего аккумулятора АГ120.02.020 1 7 Кабель АГ120.02.030 1 8 Кабель АГ105.02.020 1 9 Контакт магнитный АГ120.02.090 2 10 Штырь заземления АГ110.02.004 2 11 Сумка для комплекта Чехол 53222 1 12 Сумка для антенны Чехол 53107 1 13 Сумка для генератора Чехол 53187 1 14 Сумка для приемника Чехол 53188 1 15 Руководство по эксплуатации. Паспорт 1 -
